Приложения
Глоссарий

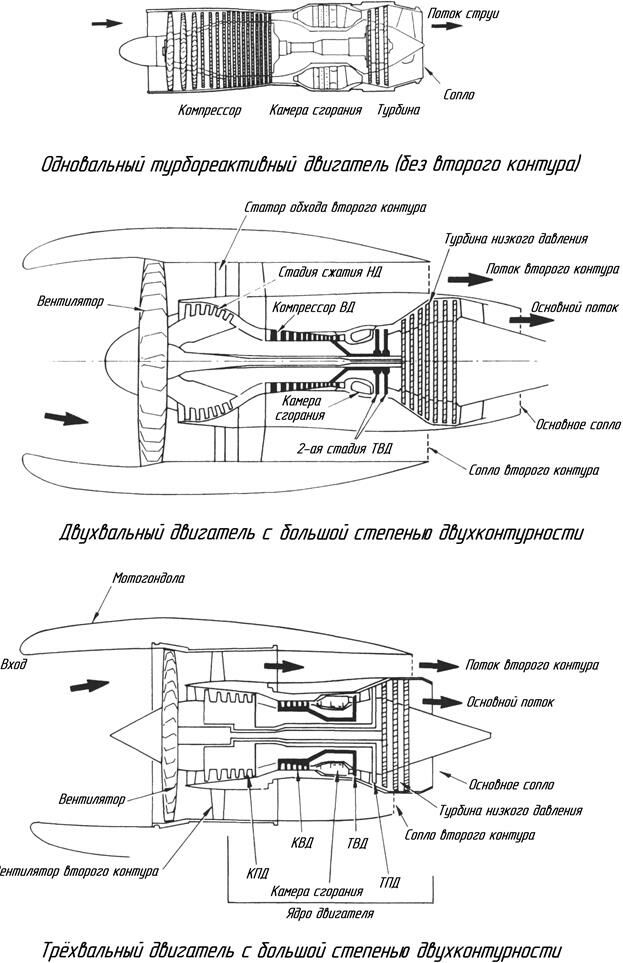

afterburner (форсажная камера) – устройство, распространённое в военных двигателях,
где топливо сжигается после турбины и до конечного управляемого сопла.
Так же известно как ускоритель или повторный нагреватель (дожигатель).
[air]inlet воздухозаборник – air-breathing engine – воздушно-реактивный двигатель
aspect ratio (соотношение геометрических размеров) - отношение одной длины к
другой для определения формы, обычно отношение размаха крыльев (хорды).
blades (лопатки) - термин, обычно дающийся аэродинамической поверхности в
турбомашине (компрессоре или турбине). Иногда закреплённые лопатки
Рекомендуемые материалы
называются статорными лопатками , а движущиеся рабочими лопатками.
booster - термин, относящийся к ступеням на валу компрессора
низкого повышения давления в двухвальных двигателях. Подпорные ступени
сжимают лишь основной поток воздуха.
bypass engine (двухконтурный двигатель) - двигатель, в котором некоторое количество
воздуха (обходящий поток) проходит вокруг центра двигателя. Обходящий
поток сжимается вентилятором и затем ускоряется в сопле обходящего потока. Такие двигатели иногда называются винтовентиляторными двигателями.
bypass ratio (степень двухконтурности) - отношение массового расхода в
обходящем потоке к массовому расходу в потоке, проходящему
через центр двигателя.
chord (хорда) - длина крыла или лопатки турбомашины в направлении потока.
combustor (камера сгорания) – элемент двигателя, в котором топливо смешивается с
воздухом и сжигается.
compressor (компрессор) - часть двигателя, которая сжимает воздух, турбомашина,
состоящая из ступеней, каждая с рядом статора и ротора.
core (ядро) - компрессор, камера сгорания и турбина в центре двигателя. Центральная
турбина ведёт только центральный компрессор. Данное
ядро может иметь множество различных применений, лишь с незначительной
модификацией. Ядро иногда называется газогенератором.
drag (тяга) - сила D, создаваемая крыльями, фюзеляжем и т.д. в направлении,
противоположном направлению перемещения, лобовое сопротивление
engine – двигатель
exit nozzle – реактивное сопло
fan (вентилятор) - компрессор, работающий на обходном потоке; обычно степень
повышения давления вентилятора не больше чем 1.8 для современного
гражданского двигателя с большой степенью двухконтурности и не более
4.5 на военных двигателях в двух или более ступенях.
fan duct – канал наружного контура
gas-turbine engine – газотурбинный двигатель
gross thrust (тяга брутто) - тяга FG, создаваемая выхлопной струёй при отсутствии импульса, создаваемого потоком входной струи двигателя;
HP, high-pressure compressor (компрессор или турбина высокого давления) –
внутренняя часть двигателя. Они устанавливаются на оба конца вала
высокого давления. В двухвальных двигателях они образуют газогенератор.
incidence (наклон) - иногда называемый углом атаки, это угол, под которым крыло
наклонено к направлению движения, или угол, под которым
воздухозаборник компрессора или лопатка турбины наклонены к
направлению потока входной струи.
IP, intermediate-pressure (компрессор или турбина среднего давления) – компрессор
или турбина среднего давления, устанавливаемая на вал среднего давления.
Вал среднего давления имеется лишь в трёхвальном двигателе.
jetpipe) - канал за турбиной низкого давления (перед реактивным соплом).
LCV, lower calorific value (низшая теплотворность топлива) – энергия, выделяемая
каждой единицей массы топлива после сгорания, когда продукты сгорания
охлаждены до температуры на входе, но не произошла
конденсация водяного пара.
lift (подъёмная сила) - это сила L, создаваемая, главным образом, крыльями,
направленная перпендикулярно к направлению полёта.
LP, low-pressure (компрессор или турбина низкого давления) – это компрессор или
турбина низкого давления, устанавливаемые на обоих концах вала низкого
давления. В собранном виде они формируют ротор низкого давления.
mixer – смеситель
nacelle (мотогондола) – это кожух, прилагающий к двигателю, включающий в себя
воздухозаборник и сопло.
net thrust (тяга нетто) - тяга Fn, создаваемая двигателем во время движения самолёта
с учётом сопротивления входного потока в двигателе.
ngv, nozzle guide vane (сопловой направляющий аппарат) – по-другому, статорный венец в турбине.
nozzle (сопло) – это сужающийся канал, используемый для ускорения потока для создания реактивной струи. В некоторых случаях для высокотехнологичных военных
двигателей могут быть использованы конфузорно-диффузорные
(сужающеся-расширяющиеся) сопла.
payload (полезная нагрузка) – это часть массы самолёта, которая способна приносить
доход при эксплуатации (может быть груз или пассажиры).
pylon (стойка) – это кронштейн, который присоединяет двигатель к крылу.
ram drag (сопротивление, обусловленное скоростным напором) – это импульс,
входящего в двигатель потока.
ramjet – прямоточный двигатель.
sfc, specific fuel consumption (удельный расход топлива) - удельный расход топлива
( тяговый удельный расход топлива) эквивалентен массовому расходу топлива, разделённому на тягу нетто. Размерность должна быть в форме кг / сек / кН, но часто даются как фунт / час / фунт или кг / час / кг.
specific thrust (удельная тяга) – это тяга нетто на единицу массового расхода через
двигатель, размерность м / сек.
spool (ротор) - используется для сопряжения компрессора и турбины на валу.
Двухроторный двигатель- синоним двухвального двигателя.
stagnation (параметры торможения) - температура торможения, т.е температура,
которую должна иметь текущая среда, если её довести до адиабатического
равновесия. Давление торможения – это давление, до которого текущая
среда была бы доведена в состоянии изоэнтропического равновесия.
static (статические параметры) - это действительные температура или давление текущей среды, в отличие от параметров торможения, оговоренных выше.
thrust reversor – реверс тяги.
turbine (турбина) - этот компонент получает работу от потока. содержит
вращающиеся и неподвижные лопатки. Вращающиеся лопатки называются
лопатками ротора, а неподвижные лопатки называются лопатками статора
или сопловым направляющим аппаратом.
turbofan (турбовентиляторный двигатель) – это реактивный двигатель с
каналом для потока обхода.
turbojet (турбореактивный двигатель) - это реактивный двигатель без канала обходного
потока. Это ранний тип реактивных двигателей, до сих пор используемых для высокоскоростных самолетов.
turboprop – турбовинтовой двигатель
turbo-ramjet – турбопрямоточный двигатель
turboshaft – турбовальный двигатель
СПЕЦИФИКАЦИЯ (условные обозначения)
a | Скорость звука | P | Статическое давление | |
A | Площадь | P0 | Заторможенное давление | |
bpr | Степень двухконтурности | q | Динамическое давление | |
c | Хорда крыла или лопатки | Q | Теплоотдача | |
CP | Удельная теплоёмкость при P=const |
| Коэффициент теплоотдачи | |
CD | Коэффициент сопротивления | r | Радиус | |
CL | Коэффициент подъёмной силы | r | Отношение давлений | |
D | Сила сопротивления | R | Газовая постоянная | |
D | Диаметр | s | Энтропия | |
E | Энергия m ∙ ( g ∙ h + V2 / 2) | SEP | Удельная акустическая мощность | |
ES | Удельная энергия g ∙ h + V2 / 2 | sfc | Удельный расход топлива | |
FG | Тяга брутто | T | Статическая температура | |
FN | Тяга нетто | T0 | Заторможенная температура | |
g | Ускорение (сила тяжести) | U | Скорость вращения лопаток | |
h | Статическая энтальпия | V | Скорость | |
h0 | Заторможенная энтальпия | VJ | Реактивная скорость | |
h,H | Высота | Vrel | Относительная скорость | |
h | Высота лопатки | w | Вес | |
i | Наклон (угол атаки) | W | Работа | |
L | Подъёмная сила |
| Удельная работа | |
LCV | Низшая теплотворность | α | Направление потока (осевое) | |
m | Масса | αrel | Поток относительно лопаток | |
| Масса потока | k | Отношение теплоёмкостей CP / CV | |
| Безразмерный массовый расход | δ | Отклонение потока | |
| δ | P0 / P0ref | ||
M | Число Маха | θ | ||
n | Фактор нагрузки | ρ | Плотность | |
N | Частота вращения ротора | ε | Глубина охлаждения | |
Индексы | ||||
a | Окружающий | f | Топливо | |
ab | Дожигатель (форсажная камера) | isen | Изоэнтропический | |
air | Воздух | m | Средний | |
b | Байпас (внешний контур) | p | Политропический | |
c | Газогенератор | sl | Уровень моря | |
dry | Вам также может быть полезна лекция "43 Двух импульсный перелет между компланарными круговыми орбитами". Без дожигания (без форсажа) | therm | Термический | |
e | Продукты сгорания (CP и k) |
| ||
