I-d-диаграмма влажного воздуха.

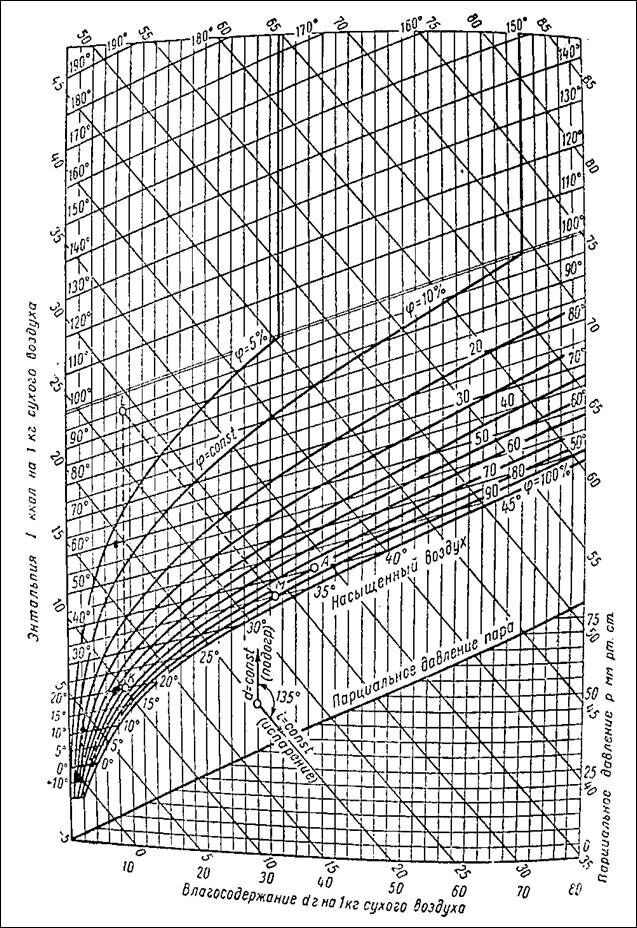

Вопросы, относящиеся к влажному воздуху, удобно и легко решать с помощью I-d-диаграммы, предложенной в 1918 г. проф. Л.К. Рамзиным. В диаграмме на оси абсцисс отложены значения влагосодержания d, г/кг, а по оси ординат – энтальпия I влажного воздуха, ккал/кг, отнесенные к 1 кг сухого воздуха. Для лучшего использования площади диаграмм линии I=const проведены под углом 1350 к линиям d=const и значения d снесены на горизонтальную линию.
На I-d-диаграмме нанесены изотермы (t= const) в виде прямых линий, кривые j= const.
Таким образом, любая точка I-d-диаграммы определяет все параметры, характеризующие состояние влажного воздуха. Зная два каких-либо параметра, можно определить остальные на пересечении соответствующих линий.
По I-d-диаграмме для каждого состояния влажного воздуха можно определить температуру точки росы. Для этого из точки, характеризующей состояние воздуха, надо провести вертикаль (линию d= const) до пересечения с линией j=100%. Изотерма, проходящая через полученную точку пересечения, определит искомую точку росы.
Процесс сушки в I-d-диаграмме распадается на два отдельных процесса. Вначале атмосферный воздух с относительной влажностью j1 и температурой t1 проходит через калорифер, где его температура повышается до t2, а относительная влажность уменьшится до j2. Этот процесс протекает при постоянном влагосодержании изображается на диаграмме вертикальной прямой. Разность энтальпии в диаграмме определяет количество тепла, расходуемого на подогрев 1 кг сухого воздуха. Далее нагретый воздух из калорифера поступает в сушильную камеру, где вследствие испарения влаги из высушиваемого материала увлажняется, т.е. его относительная влажность растет.
Процесс насыщения воздуха влагой в сушильной камере происходит при неизменной энтальпии. Разность влагосодержания (dк-dн) дает количество влаги, выделенной в сушильной камере каждым кг воздуха.
Рекомендуемые материалы
Таким образом, любая точка I-d-диаграммы определяет все параметры, характеризующие состояние влажного воздуха. Зная два каких-либо параметра, можно определить остальные на пересечении соответствующих линий.
По I-d-диаграмме для каждого состояния влажного воздуха можно определить температуру точки росы. Для этого из точки, характеризующей состояние воздуха, надо провести вертикаль (линию d= const) до пересечения с линией j=100%. Изотерма, проходящая через полученную точку пересечения, определит искомую точку росы.
Процесс сушки в I-d-диаграмме распадается на два отдельных процесса. Вначале атмосферный воздух с относительной влажностью j1 и температурой t1 проходит через калорифер, где его температура повышается до t2, а относительная влажность уменьшится до j2. Этот процесс протекает при постоянном влагосодержании изображается на диаграмме вертикальной прямой. Разность энтальпии в диаграмме определяет количество тепла, расходуемого на подогрев 1 кг сухого воздуха. Далее нагретый воздух из калорифера поступает в сушильную камеру, где вследствие испарения влаги из высушиваемого материала увлажняется, т.е. его относительная влажность растет.
Процесс насыщения воздуха влагой в сушильной камере происходит при неизменной энтальпии. Разность влагосодержания (dк-dн) дает количество влаги, выделенной в сушильной камере каждым кг воздуха.
Таким образом, любая точка I-d-диаграммы определяет все параметры, характеризующие состояние влажного воздуха. Зная два каких-либо параметра, можно определить остальные на пересечении соответствующих линий.
По I-d-диаграмме для каждого состояния влажного воздуха можно определить температуру точки росы. Для этого из точки, характеризующей состояние воздуха, надо провести вертикаль (линию d= const) до пересечения с линией =100%. Изотерма, проходящая через полученную точку пересечения, определит искомую точку росы.
Процесс сушки в I-d-диаграмме распадается на два отдельных процесса. Вначале атмосферный воздух с относительной влажностью 1 и температурой t1 проходит через калорифер, где его температура повышается до t2, а относительная влажность уменьшится до 2. Этот процесс протекает при постоянном влагосодержании изображается на диаграмме вертикальной прямой. Разность энтальпии в диаграмме определяет количество тепла, расходуемого на подогрев 1 кг сухого воздуха. Далее нагретый воздух из калорифера поступает в сушильную камеру, где вследствие испарения влаги из высушиваемого материала увлажняется, т.е. его относительная влажность растет.
Если Вам понравилась эта лекция, то понравится и эта - Содержание и методика социально-медицинской работы в учреждениях образования.
Процесс насыщения воздуха влагой в сушильной камере происходит при неизменной энтальпии. Разность влагосодержания (dк-dн) дает количество влаги, выделенной в сушильной камере каждым кг воздуха.
Таким образом, любая точка I-d-диаграммы определяет все параметры, характеризующие состояние влажного воздуха. Зная два каких-либо параметра, можно определить остальные на пересечении соответствующих линий.
По I-d-диаграмме для каждого состояния влажного воздуха можно определить температуру точки росы. Для этого из точки, характеризующей состояние воздуха, надо провести вертикаль (линию d= const) до пересечения с линией j=100%. Изотерма, проходящая через полученную точку пересечения, определит искомую точку росы.
Процесс сушки в I-d-диаграмме распадается на два отдельных процесса. Вначале атмосферный воздух с относительной влажностью j1 и температурой t1 проходит через калорифер, где его температура повышается до t2, а относительная влажность уменьшится до j2. Этот процесс протекает при постоянном влагосодержании изображается на диаграмме вертикальной прямой. Разность энтальпии в диаграмме определяет количество тепла, расходуемого на подогрев 1 кг сухого воздуха. Далее нагретый воздух из калорифера поступает в сушильную камеру, где вследствие испарения влаги из высушиваемого материала увлажняется, т.е. его относительная влажность растет.
Процесс насыщения воздуха влагой в сушильной камере происходит при неизменной энтальпии. Разность влагосодержания (dк-dн) дает количество влаги, выделенной в сушильной камере каждым кг воздуха.
