Охлаждение металлоконструкций.
В мартеновских печах с целью повышения их стойкости охлаждают следующие элементы рабочего пространства: рамы и заслонки завалочных окон, пятовые балки, кессоны газовых пролетов или фурмы горелок и форсунок, радиационные пирометры.
v В большегрузных печах, работающих с высокими тепловыми нагрузками и, в особенности с применением кислорода, охлаждают также столбы передней стенки, верхние участки кладки задней стенки, стойки передней стенки, холодильники шлаковых отверстий, амбразуры в сводах и кислородные фурмы. В нижнем строении охлаждают перекидные и регулирующие клапаны и шиберы. Применение водяного охлаждения повышает стойкость элементов печи, снижает простои на ремонтах, но повышает затраты тепла на холостой ход печи. В печах большой емкости и работающих с высокой производительностью следует, возможно, шире применять охлаждение элементов, имеющих плохую стойкость.
В печах сравнительно небольшой емкости и по тем или иным причинам, имеющим небольшую производительность необходимо ограничивать по возможности применение водяного охлаждения.

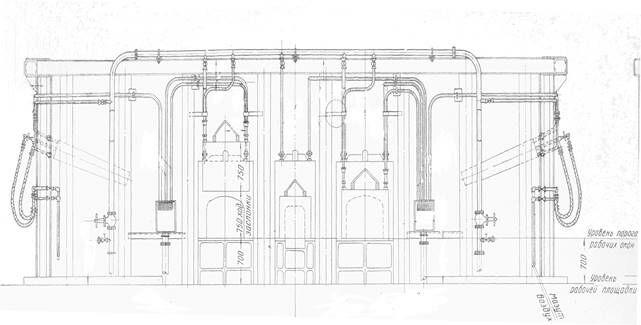

Рис. 6(в) Система водяного охлаждение рабочего пространства (М П).
Бесплатная лекция: "11 Разрешение конфликтов" также доступна.
Холодную воду подают с двух сторон по магистральной трубе, расположенной над арматурой передней стенки. От магистрали воду по отдельным трубкам, что неудобно для обслуживания.
Нагретую воду отводят от охлаждаемых элементов в бачки, установленные с передней стороны головок печи. Иногда устанавливают также у колонн здания или в других местах.
Централизованная система водяного охлаждения рабочего пространства отличается от децентрализованной тем, что воду подводят к так называемым «гребенкам», расположенным с обеих сторон печи у головок, а отсюда отдельными трубками подводят к охлаждаемым элементам. Преимущество этой системы – удобство регулирования расхода воды по каждому элементу.
К заслонкам завалочных окон воду подводят и отводят обычно или с помощью телескопических (труба в трубе), или сальниковых устройств.
В первом случае устройство простое и позволяет легко сменять прогоревшую заслонку, во втором – сложнее; при устройстве заслонки по второй схеме с использованием полного напора воды в сети охлаждение более эффективное.
