Телевизионный передатчик
Телевизионный передатчик.

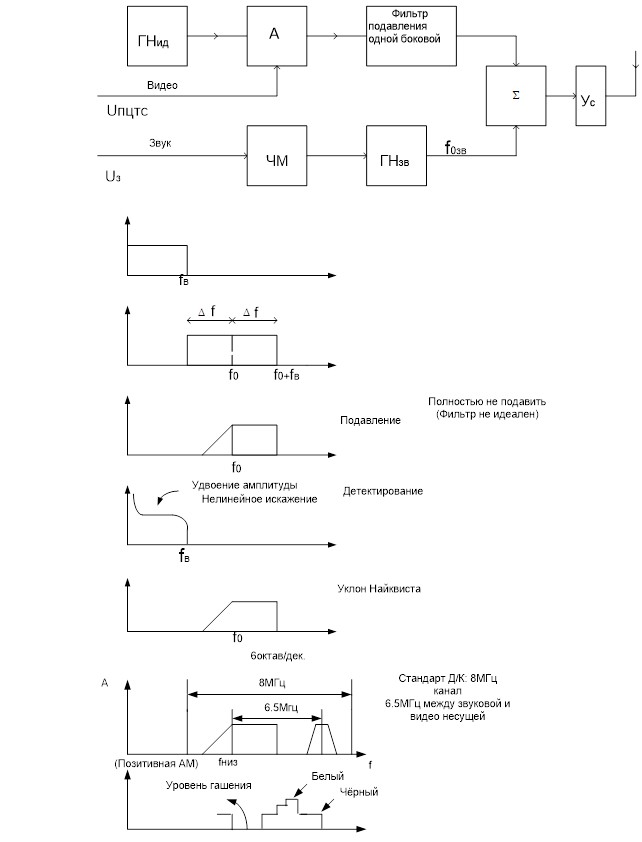

Если на вход подать полный сигнал, то на его выходе образуется несущая частота и две боковых полосы частот.
В передатчике одна боковая полоса (обычно нижняя) частично подавляется, в результате чего экономится полоса частот и уменьшается мощность передатчика.
Несущая частота звука располагается выше несущей частоты изображения и модулируется частотным сигналом звукового сопровождения имеющего верхнюю частоту 15кГц. При этом девиация частоты +50кГц.
Ширина полосы частот отводимой на передачу одного TV-канала равна 8МГц.
Рекомендуем посмотреть лекцию "17. Инновации и их влияние на размещение производительных сил и на территориальную организацию хозяйства.".
Особенность сигнала с ЧПпоБП – нельзя продетектировать непосредственно без искажения (как линейный так и не линейный), причём линейное искажение появляется в полосе частот из-за того, что низкочастотная составляющая передаётся в полосе частот от 0 до 1.5МГц двумя боковыми составляющими, поэтому при детектировании они дадут удвоенное значение сигнала.

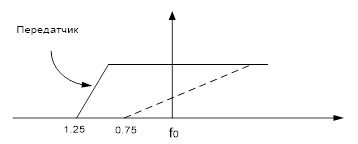

Для устранения этого дефекта АЧХ TV в полосе частот +0.75МГц изменяется линейно.
Нелинейное искажение появляется из-за того что при ЧП по БП возникает паразитная фазовая модуляция. От этого избавляются увеличением глубины модуляции и синхронным детектированием.
Для звукового сопровождения отводится полоса 0.25МГц. Соотношение мощности видео и звука 10:1.
