Телевизионный преобразователь свет-электрический сигнал
Телевизионный преобразователь «свет-электрический сигнал».
Одним из основных элементов ТВ тракта является передающая трубка , преобразующая свет в электрический сигнал (Видикон).

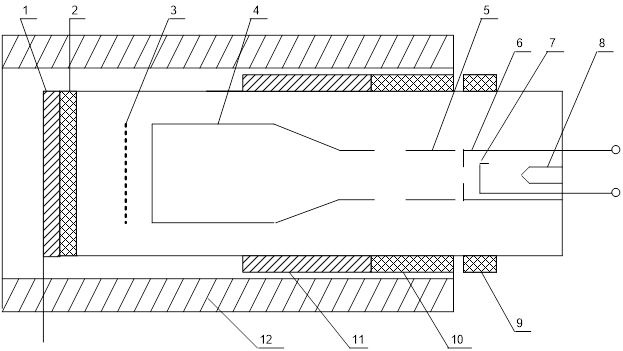

1-кольцеобразный металлический вывод для снятия сигнала; 2- п/пр фотопроводящий слой ; 3- выравнивающая сетка; 4-второй анод ;5-фокусирующий электрод; 6-модулятор;
"61 Ультразвуковая диагностика злокачественных опухолей почек" - тут тоже много полезного для Вас.
7-катод прожектора ; 8-подогревной катод ; 9-корректирующие катушки ;
10-центрирующие катушки ; 11-отклоняющие катушки ; 12-фокусирующие катушки;
В качестве обладающего внутренним фотоэффектом используется трёхсернистая сурьма . семенит калия , аморфный селен , свинцовый блеск , кремний , окись свинца и др.. Часто наименование трубки определяется химическим составом фотопроводящего слоя . Внутренний фотоэффект – изменение электропроводности под действием света .Мишень – совокупность мишений состоящих из элементарных конденсаторов и фотосопротивления .

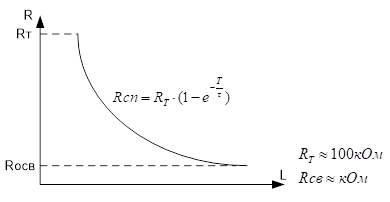

-постоянная времени.
При отсутствии света фотосопротивление имеет большое значение (Rт) , а при попадании света сопротивление изменяется до Rсв (Rсв<< Rт) . Развёртка осуществляется фокусированным пучком медленных
, кинетическая энергия которых ниже энергии соответствующей первому кинетическому потенциалу при котором коэффициент вторичной эмиссии материала мишени равен 1. При развёртке электронным пучком сторона мишени обращённая к прожектору приобретает нулевой потенциал (т.е. потенциал катода) , все элементарные С оказываются заряжёнными до напряжения сигнальной пластинки , если на данный эл-т свет не попадает , то элементарная С после ухода электронного пучка будет медленно разряжаться через Rт (темновое) . Если же участок освещён , то С больше разрядится через Rсв (светловое). В соответствии с проекц. изображений организуется распределение электрического потенциала (потенциальный рельеф). В процессе коммутации потенциал всех элементов мишени доводится до нуля независимо от того был или не был освещён данный участок , при этом происходит заряд С до напряжения сигнальных пластинок .Ток заряда протекающий через R нагрузки образует напряжение соответствующее видеосигналу . В точке В сигнал имеет постоянную составляющую характеризующую среднюю яркость сюжета за время строки .Но так как при усилении видеосигнала в межкаскадных связей есть C1 , то происходит потеря постоянной составляющей которую затем необходимо восстанавливать . Выравнивающая сетка предназначена для электронного пучка и служит для создания однородного электрического поля , обеспечивающего ортогональность падения пучка на мишень. Прожектор предназначен для формирования электронного пучка . В первом диоде имеется диафрагма диаметром 13-30мкм. С помощью которой создаётся узкий электронный пучок . Напряжение на модуляторе регулирует величину тока электронного пучка . Фокусирующая катушка выполнена в виде соленоида и создаёт оксиально-симметричное магнитное поле , вектор напряжённости которого совпадает с осью трубки электронного пучка , имеющая радиальные составляющие. Вектора скорости взаимодействуют с этим полем и фокусируются в виде пятна на мишени. Две пары корректирующих катушек создают поперечное магнитное поле , центрирующий пучок электронов на начальном участке. Основное достоинство – высокая чувствительность и разрешающая способность . Недостаток- инерционность. Эти недостатки в какой-то степени компенсируются в скопе который отличается конструкцией мишени. Выполнен по технологии pin .
