Вакуумно - люминисцентные индикаторы.

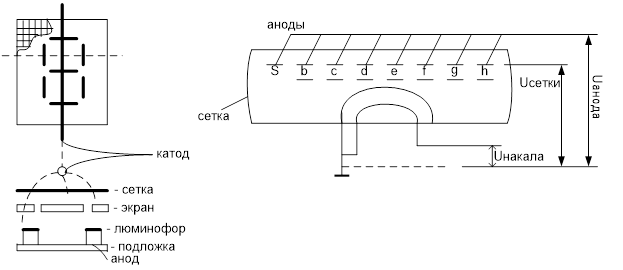

В основу ВЛИ положен эффективный низковолновой катод – люминист, т.е. способности некоторых кристаллофосфоров светится при бомбардировке их электронами с энергией несколько электрон вольт, при этом при подаче на катод он лиминитирует электроны, которые под воздействием полей сетки и анодов устраняются по различным траекториям на аноды.
Вместе с этой лекцией читают "9.1 Исходные принципы и основные понятия концепции культуры".
Экран пропускает электроны ув-щиеся перпендикулярно анодам, остальные же попадают на экран. Люминофор начинает светится. Обычно это цинк, сера или кадмий – сера. Светится голубовато-зелёным цветом. Сетка создаёт почти равномерный поток электронов в плоскости экрана. При включении индикаторов между сеткой и анодом прикладывается положительное напряжение. На сетку ОВ – отключение индикаторов.
Питание ВЛИ анодных и сеточных цепей может осуществляться как в постоянном так и в импульсном режимах.

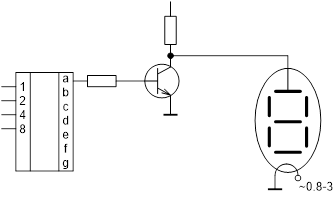

При этом на сетку подаётся напряжение равное анодному. На напряжение накала подаётся импульсное анодное напряжение. Для того чтобы подать напряжение накала используют схему
Наличие возможности управления по аноду, сетки и накалу делает возможным использование динамичного режима индикации. К достоинствам ВЛИ относится малое потребление, малое управление и анодные напряжения (7~40 В) и высокая яркость свечения, легко согласуется с КМОП и НМОП. В качестве управл. индикатора серия 176ИД1, ИД2.
