Двухкоординатная матричная адресация индикаторов
Двухкоординатная матричная адресация индикаторов
ЭО – элемент отображения.
Двухкоординатная матричная адресация индикаторов применяется как правило:

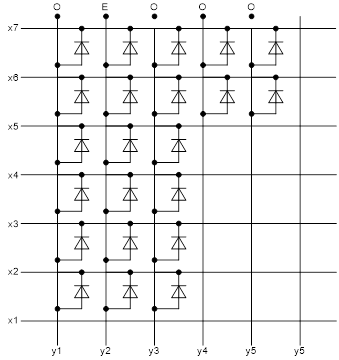

· элементы отображения обладают выпрямительными свойствами
· элементы отображения не обладают выпрямительными свойствами

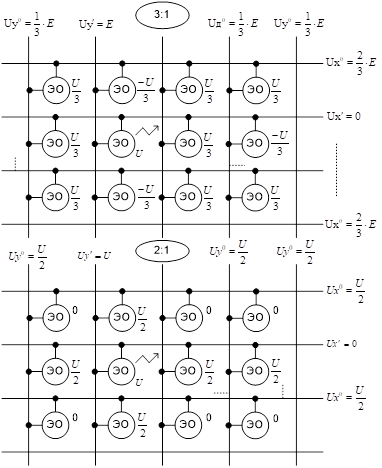

а) схема три к одному
б) схема два к одному
для малоинерционных индикаторов
Рекомендуемые материалы
Элементы отображения обладают инерционными свойствами:
АЛС340 или 342:
3:1 – более предпочтительна для контраста, но нужно три управляющих напряжения.
В случае схемы 3:1 и 2:1 приходится динамичный режим двухкоординатной матричной адресации. В динамичном режиме выборка элементов отображения производится одним из следующих способов:
- поэлементно
- построчно
- функциональным способом.
При поэлементном способе последовательно производится выборка одного элемента отображения за другим по всему индикаторному полю в этом случае скважность:
q=Nстрок*Nстолбцов
Однако при больших количествах элементов отображения поэлементный способ связан с необходимостью использования больших значений мгновенных яркостей и малых времён выборки, т.е. требует быстродействующих индикаторов и мощных ключей. При построчном способе последовательно воспроизводится выборка одной строки за другой или столбца за столбцом, причём одновременно выбираются в каждой строке или столбце все необходимые индикаторы для отображения знаков, поэтому в этом случае
q=Nстрок или q=Nстолбцов
19 Характерные черты художественной культуры - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
При функциональном способе возбуждаются только те элементы отображения из которых состоит изображение, что даёт формулу:
q=Nф – количество элементов, входящих в знак.
Хотя двухкоординатная матричная адресация и позволяет значительно уменьшить число выводов индикаторов и выходов схем управления по сравнению с однокоординатной адресацией, но обладает существенными недостатками к которым относится малое время выборки, большое значение мгновенной яркости и малое значение контраста.

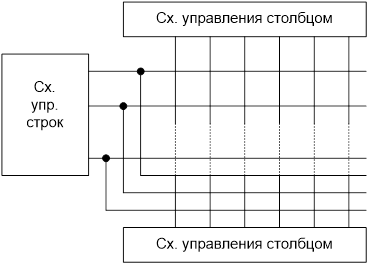

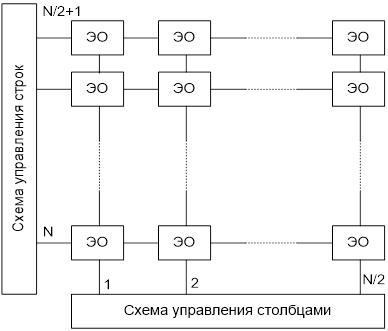

Для уменьшения этих недостатков можно разделить индикаторное поле на части и адресовать каждую независимо, что сделано в жидкокристаллических табло.
