Декодирующее устройство pal-d
Декодирующее устройство pal-d.
(Хохлов Б.Н.”Декодирующие устройства цветных телевизоров”)

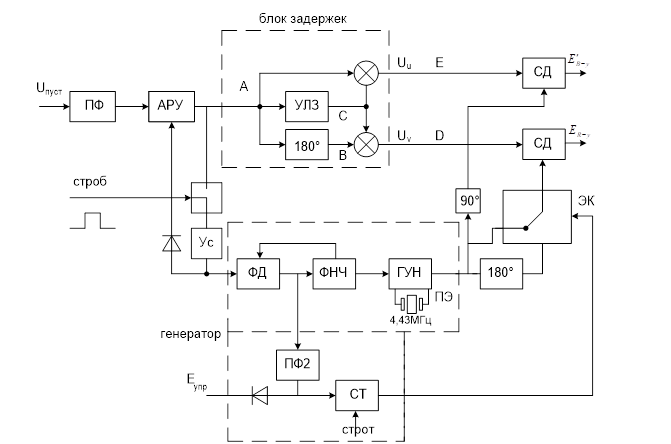

ПФ - полосовой фильтр
АРУ – блок автоматической регуляции усиления
УЛЗ – ультразвуковая линия задержек
180º - инвертор
Рекомендуемые материалы
СД – синхронный детектор (компаратор)
ЭК – электронный коммутатор
УС – усилитель
ФД – фазовый детектор
ГУН – генератор управления напряжением
ПЭ – кварцевый резонатор (пьезо-элемент)
Обратите внимание на лекцию "59. Молекулярные механизмы активного транспорта".
БЦС – блок цветовой синхронизации
СТ – симметричный триггер
Полосовой фильтр 1 предназначен для отделения сигналов цветности от сигналов яркости.
Блок АРУ управляет амплитудой вспышек и устраняет затухание сигнала цветности в каналах связи, т.к. в радиоканале АРУ поддерживает размах сигнала яркости.

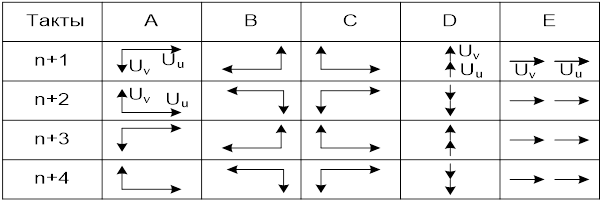

Блок задержек БЗ осуществляет разделение сигнала цветности на сигнал синий и красный цветоразностный, при этом задержанный УЛЗ сигнал цветности складывается с прямым и вычитается из него. В результате действия БЗ имеем на выходе удвоение разделенных составляющих; сигналы опорной поднесущей частоты, необходимой для работы местного генератора, вырабатываются управляющим генератором с петлей ФАПЧ, при этом синусоидальный сигнал от ГУН сравнивается в фазовом детекторе со вспышками цветовой поднесущей, и сигнал на выходе ФД равен 0, если на выходе 90º.
