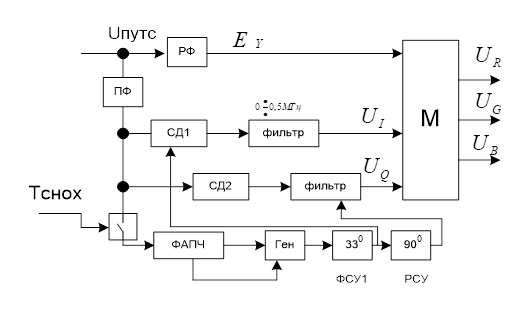

Упрощенная схема декодера ntsc
Упрощенная схема декодера ntsc(канал цветности).
РФ - режекторный фильтр.
ПФ - полосовой фильтр.
СД – синхронный детектор.
М – схема матрицирования.
Обратите внимание на лекцию "13 - Бактериологический состав и радиоактивность".
ФАПЧ – фазовая подстройка частоты.

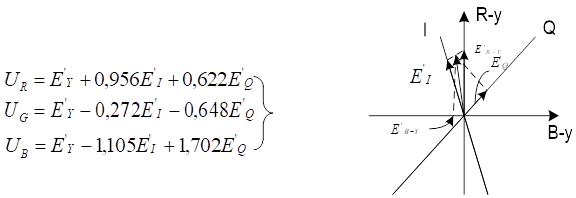

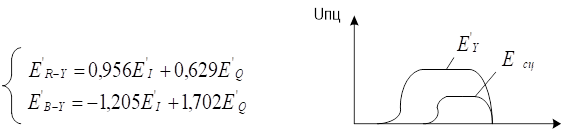

Если исполнитель оси Ey и By, то фазовращатель не требуется, при этом, вычисления производятся по и , однако чтобы не возникали перекрестия искажений, вызванные разной шириной спектров цветоразностных сигналов полосы пропускания ограничены значением 0,5МГц. Поэтому использование для демодуляции осей I и Q обеспечивает особую фазовую четкость. Система NTSC имеет ряд достоинств:
- использование осей I и Q позволяет уплотнять передаваемую информацию и получить высокую цветовую четкость при относительно узком канале передачи.
Вместе с тем система NTSC имеет недостатки:
- главным недостатком является высокая чувствительность к нелинейностям в канале передачи, что приводит к тому, что поднесущая оказывается промодулированной сигналом яркости по амплитуде и фазе искажения сигнала в виде АМ. Этот сигнал называется дифференциал искажений. В результате таких искажений цветовая насыщенность ярких и темных участков оказывается разной. Эти искажения нельзя устранить с помощью цепи АРУ(автоматическое регулирование усиления). Иска- жения в виде ФМ называются дифференциально-фазовыми искажениями. Они вызывают изменение цветового тона в зависимости от яркости данного участка изображения. Например(человеческое лицо на изображении окрашивается в красный цвет в тени и в зеленый цвет в свету).
Чтобы это уменьшить необходимо поменять фазу поднесущей в пределах ФС1. Высокие требования к каналу передачик удорожанию оборудования, поэтому создали модифицированную систему PAL.
