Принципы разделения сигналов передаваемых методом квадратурной модуляции
Принципы разделения сигналов передаваемых методом квадратурной модуляции.

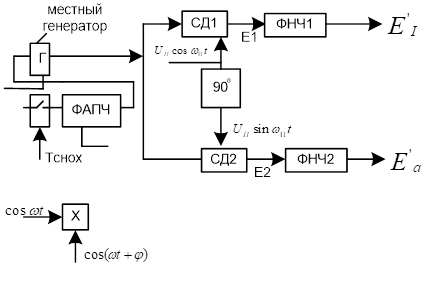

Разделение сигналов осуществляется применение 2-ух синхронных детекторов. В системе NTSC для разделения сигналов цветности восстановление поднесущей должно быть осуществлено с высокой точностью.
Необходимо чтобы не только частота поднесущей сформированная в приемнике совпадала бы с поднесущей частотой источника, но и фаза этих колебаний отличалась бы не более чем на 5-7
.

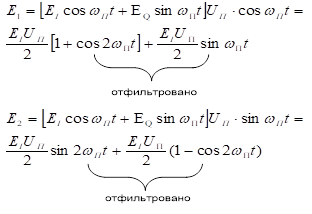

Для того, чтобы осуществить восстановление поднесущей с такой точностью вместе с сигналом TV-центра передается сигнал цветовой синхронизации(вспышка). Принцип разделения основан на умножении сигнала цветности на сигналы опорных генераторов.

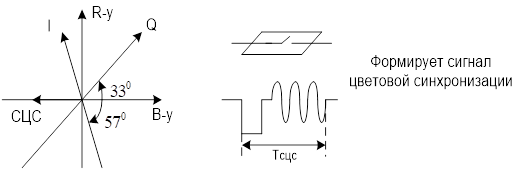

Сигнал цветности:
Рекомендуемые материалы
Дегтяренко”Синхронное детектирование”
Для хорошего разделения сигналов необходимо точное восстановление поднесущей частоты с фазовой погрешностью примерно
. Как показала практика при передаче сигналов по каналам линии возникает так называемая дифференциально-фазовые искажения.
Искажения такого вида проявляется в том, что между колебаниями цветовой синхронизации и модулированными сигналами цветности. Эти фазовые сдвиги зависят от яркостного сигнала. Высокая точность с которой можно выдержать все фазовые соотношения в полном сигнале приводит к необходимости предъявлять очень жесткие требования к характеристикам всех звеньев TV и линиям связи, что и послужило причиной для отказа ряда строк от системы NTSC.

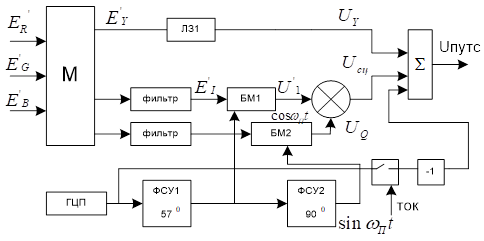

Функциональная схема кодирующего устройства:
М - схема матрицирования.
Информация в лекции "60 Порядок выдачи свидетельства о праве на наследство" поможет Вам.
ЛЗ - линия задержки.
БМ1, БМ2 – балансные модуляторы.
ГЦП – генератор цветовой поднесущей.
; соответствие 455 гармоники от
.
ФСУ – фазосдвигающее устройство.
