СИГНАЛЫ  И  ЛИНЕЙНЫЕ  СИСТЕМЫ

Тема 1:  введение  в  теорию  сигналов  и  систем

Одна из основных задач теории в любой области знаний – найти позицию, с которой объект виден в своей предельной простоте.

Джосайя Уиллард Гиббс.

 Американский физик, ХIХ в.

Для понимания истин, предельно простых для теоретиков, нормальному инженеру  требуется специальная подготовка.

Роберт Тимофеевич Шарло.

Уральский геофизик, ХХ в.

Рекомендуемые материалы

Содержание:  1.1. Общие сведения и понятия. Понятие сигнала. Шумы и помехи. Размерность сигналов. Математическое описание сигналов. Математические модели сигналов. Классификация сигналов.  1.2. Типы сигналов. Аналоговый сигнал. Дискретный сигнал. Цифровой сигнал. Преобразования типа сигналов. Спектральное представление сигналов. Графическое отображение сигналов. Тестовые сигналы. 1.3. Системы преобразования сигналов. Общее понятие систем. Основные системные операции. Линейные системы.  Литература.

1.1.  Общие сведения и понятия [1,10, 15, 25]

Понятие сигнала.  В технических отраслях знаний термин "сигнал" (signal, от латинского signum – знак) очень часто используется в широком смысловом диапазоне, без соблюдения строгой терминологии. Под ним понимают и техническое средство для передачи, обращения и использования информации - электрический, магнитный, оптический сигнал, а по существу, материальный носитель определенного информационного сообщения; и физический процесс, представляющий собой материальное воплощение информационного сообщения - изменение какого-либо параметра носителя информации (напряжения, частоты, мощности электромагнитных колебаний, интенсивности светового потока и т.п.) во времени, в пространстве или в зависимости от изменения значений каких-либо других аргументов (независимых переменных); и смысловое содержание определенного физического состояния или процесса, как, например, сигналы светофора, звуковые предупреждающие сигналы и т.п.

Понятие “сигнал” очень часто отождествляют с понятиями “данные” (data) и “информация” (information). Действительно, эти понятия взаимосвязаны и не существуют одно без другого, но относятся к разным категориям.

Понятие информации имеет много определений, от наиболее широкого (информация есть формализованное отражение реального мира) до практического (информация представляет собой сведения и данные, являющиеся объектом хранения, передачи, преобразования, восприятия и управления). В настоящее время мировая наука все больше склоняется к точке зрения, что информация, наряду с материей и энергией, принадлежит к фундаментальным философским категориям естествознания. По определению Норберта Винера, основоположника кибернетики, “информация есть информация, а не материя или энергия”. С этих позиций ее можно отнести к одному из свойств объективного мира, хотя и несколько специфичному. Что касается “данных” (от латинского datum – факт), то это совокупность фактов (результатов наблюдений, измерений) о каких-либо объектах, явлениях или процессах материального мира, представленных в формализованном виде, количественном или качественном. Это не информация, а только атрибут информации - сырье для получения информации путем соответствующей обработки и интерпретации (истолкования).

Наука и техника интернациональны и используют, в основном, общепринятые термины, большинство из которых англоязычны. Термин "signal" в мировой практике является общепринятым для характеристики формы представления данных, при которой данные рассматриваются в виде последовательности значений скалярных величин (аналоговых, числовых, графических и пр.) в зависимости от изменения каких-либо переменных значений (времени, энергии, температуры, пространственных координат, и пр.). С учетом этого, в дальнейшем под термином “сигнал” в строгом смысле этого слова будем понимать каким-либо образом упорядоченное отображение определенных данных о характере изменения в пространстве, во времени или по любой другой переменной физических величин, физических свойств или физического состояния объекта исследований. А так как данные содержат информацию, как об основных целевых параметрах объекта исследований, так и о различных сопутствующих и мешающих факторах измерений, то в широком смысле этого слова можно считать, что сигнал является отображением общей измерительной информации. При этом материальная форма носителей сигналов, равно как и форма их отображения в каком-либо физическом  процессе, значения не имеет. В самом общем смысле, сигнал – это зависимость одной величины от другой, и с математической точки зрения представляет собой функцию. Наиболее распространенное представление сигналов - в электрической форме в виде зависимости напряжения от времени U(t). Так, например, сигнал изменения напряженности магнитного поля по профилю аэросъемки – это и временная последовательность изменения электрического напряжения на выходе датчика аэромагнитометра, и запись этого напряжения на ленте регистратора, и последовательные значения цифровых отсчетов при обработке лент регистратора и вводе сигнала в ЭВМ.

Сигнал - это информационная функция, несущая сообщение о физических свойствах, состоянии или поведении какой-либо физической системы, объекта или среды, а целью обработки сигналов в самом общем смысле можно считать извлечение определенных информационных сведений, которые отображены в этих сигналах (кратко - полезная или целевая информация) и преобразование этих сведений в форму, удобную для восприятия и дальнейшего использования.

Под "анализом" сигналов (analysis) имеется в виду не только их чисто математические преобразования, но и получение на основе этих преобразований выводов о специфических особенностях соответствующих процессов и объектов. Целями анализа сигналов обычно являются:

- Определение или оценка числовых параметров сигналов (энергия, средняя мощность, среднее квадратическое значение и пр.).

- Разложение сигналов на элементарные составляющие для сравнения свойств различных сигналов.

- Сравнение степени близости, "похожести", "родственности" различных сигналов, в том числе с определенными количественными оценками.

Математический аппарат анализа сигналов весьма обширен и широко применяется на практике во всех без исключения областях науки и техники.

С понятием сигнала неразрывно связан термин регистрации сигналов, использование которого также широко и неоднозначно, как и самого термина сигнал. В наиболее общем смысле под этим термином можно понимать операцию выделения сигнала и его преобразования в форму, удобную для дальнейшего использования, обработки и восприятия. Так, при получении информации о физических свойствах каких-либо объектов, под регистрацией сигнала понимают процесс измерения физических свойств объекта и перенос результатов измерения на материальный носитель сигнала или непосредственное энергетическое преобразование каких-либо свойств объекта в информационные параметры материального носителя сигнала (как правило - электрического). Но так же широко термин регистрации сигналов используют и для процессов выделения уже сформированных сигналов, несущих определенную информацию,  из суммы других сигналов (радиосвязь, телеметрия и пр.), и для процессов фиксирования сигналов на носителях долговременной памяти, и для многих других процессов, связанных с обработкой сигналов.

Применительно к настоящему курсу под термином регистрации будем понимать регистрацию данных (data logging) которые проходят через конкретную систему или точку системы и определенным образом фиксируются (записываются) на каком-либо материальном носителе или в памяти системы. Для операций измерений и преобразования каких-либо физических параметров в сигналы будем применять, в основном, термин детектирования сигналов.

Шумы и помехи (noise). При детектировании сигналов, несущих целевую для данного вида измерений информацию, в сумме с основным сигналом одновременно регистрируются и мешающие сигналы - шумы и помехи самой различной природы (рис. 1.1.2). К помехам относят также искажения полезных сигналов при влиянии различных дестабилизирующих факторов на процессы измерений, как, например, влияние микрокаверн в стенках скважины на измерения в рентгенорадиометрических методах каротажа, грозовых разрядов на электроразведочные методы измерений и т.п. Выделение полезных составляющих из общей суммы зарегистрированных сигналов или максимальное подавление шумов и помех в информационном сигнале при сохранении его полезных составляющих является одной из основных задач первичной обработки сигналов (результатов наблюдений).

Следует заметить, что деление сигналов на полезные и мешающие (шумовые) является достаточно условным. Источниками мешающих сигналов также являются определенные физические процессы, явления или объекты. При выяснении природы мешающих сигналов они могут переводиться в разряд информационных. Так, например, вариации диаметра скважин является мешающим фактором практически для всех ядерно-физических методов каротажа. Вместе с тем этот же фактор, при соответствующем методическом и аппаратурном обеспечении, может дать возможность бесконтактного определения диаметра скважин в качестве дополнительного информационного параметра.

Размерность сигналов. Простейшими сигналами геофизической практики являются одномерные сигналы, как, например, сейсмические импульсы s(t), измерения каких-либо параметров геофизических полей (электрических, магнитных, и пр.) по профилям на поверхности земли s(x) или по стволу скважины s(h), и т.п. Значения одномерных сигналов зависят только от одной независимой переменной, как, например, на рис. 1.1.1 и 1.1.2.

В общем случае сигналы являются многомерными функциями пространственных, временных и прочих независимых переменных - сейсмическая волна вдоль линии профиля s(x,t), аномалия гравитационного поля на поверхности наблюдений s(x,y), пространственно - энергетическое распределение потока ионизирующих частиц или квантов от источника излучения s(x,y,z,Е) и т.п. Все большее применение находят также многомерные сигналы, образованные некоторым множеством одномерных сигналов, как, например, комплексные каротажные измерения нескольких физических параметров горных пород по стволу скважины одновременно.

Многомерные сигналы могут иметь различное представление по своим аргументам. Так, полный акустический сигнал сейсмического профиля дискретен по пространству (точкам расположения приемников) и непрерывен по времени.

Многомерный сигнал может рассматриваться, как упорядоченная совокупность одномерных сигналов. С учетом этого при анализе и обработке сигналов многие принципы и практические методы обработки одномерных сигналов, математический аппарат которых развит достаточно глубоко, распространяются и на многомерные сигналы. Физическая природа сигналов для математического аппарата их обработки значения не имеет. Вместе с тем обработка многомерных сигналов имеет свои особенности и может существенно отличаться от одномерных сигналов в силу большего числа степеней свободы. Так, при дискретизации многомерных сигналов имеет значение не только частотный спектр сигналов, но и форма растра дискретизации. Пример не очень полезной особенности - многомерные полиномы, в отличие от одномерных, не разлагаются на простые множители. Что касается порядка размерности многомерных сигналов, то ее увеличение выше двух практически не изменяет принципы и методы анализа данных и сказывается, в основном, только на степени громоздкости формул и чисто техническом усложнении вычислений. Учитывая эти факторы, при рассмотрении общей теории анализа, преобразований и обработки сигналов ограничимся, в основном, одно- и двумерными сигнальными функциями, а в качестве универсальной независимой переменной будем использовать, как правило, переменную "t" для одномерных сигналов и переменные "x,t" или "x,y" для двумерных сигналов, безотносительно к их физическому содержанию (пространство, время, энергия и пр.).

Математическое описание сигналов. Сигналы могут быть объектами теоретических исследований и практического анализа только в том случае, если указан способ их математического описания - математическая модель сигнала. Математическое описание позволяет абстрагироваться от физической природы сигнала и материальной формы его носителя, проводить классификацию сигналов, выполнять их сравнение, устанавливать степень тождества, моделировать системы обработки сигналов. Как правило, описание сигнала задается функциональной зависимостью определенного информационного параметра сигнала от независимой переменной (аргумента) – s(х), y(t) и т.п. Функции описания сигналов могут быть как вещественными, так и комплексными. Выбор математического аппарата описания определяется простотой и удобством его использования при анализе и обработке сигналов.

Сделаем одно замечание по терминологии описания сигналов. В теоретических работах по анализу сигналов конкретные значения величины сигнала (отсчеты значений по аргументу) часто именуют координатами сигнала. В отраслях знаний, связанных с геологией и горным делом, и в геофизической практике в том числе, этот термин  используется по своему прямому смысловому назначению – пространственных координат результатов измерений, и является неизменным атрибутом всех геолого-геофизических данных. С учетом последнего фактора условимся применять термин “координата” по своему традиционному смысловому назначению в качестве обобщающего термина для независимых переменных сигнальных функций. При этом под понятием координат значений сигнала будем понимать не только какие-либо пространственные координаты, как это непосредственно имеет место для результатов измерений при геолого-геофизических съемках, но и любые другие аргументы, на числовой оси которых отложены значения или отсчеты сигнала и рассматривается динамика его изменения (пример на рис. 1.1.1).

Математические модели сигналов. Теория анализа и обработки физических данных базируется на математических моделях соответствующих физических полей. Рассмотрим этот вопрос на примере геофизических данных.

Под геофизическим полем понимают собственное или индуцированное определенным внешним воздействием распределение какой-либо физической величины, создаваемое геологическим объектом или геологической структурой в пространстве, во времени или по любому другому аргументу (независимой переменной). В простейшем случае геофизический сигнал - это изменение какой-либо составляющей геофизического поля, т.е. сечение поля по одному из аргументов. В пределе все геофизическое поле в целом может рассматриваться как первичный многомерный сигнал в прямом физическом отображении, с которого путем измерений могут сниматься формализованные копии определенных составляющих (сечений) сигнала на материальные носители информации.

Геофизическим полям в определенных условиях их регистрации соответствуют определенные математические модели сигналов, т.е. их описание на каком-либо формальном языке. Математическое описание не может быть всеобъемлющим и идеально точным и, по существу, всегда отображает не реальные объекты, а их упрощенные (гомоморфные) модели. Модели могут задаваться таблицами, графиками, функциональными зависимостями, уравнениями состояний и переходов из одного состояния в другое и т.п. Формализованное описание может считаться математической моделью оригинала, если оно позволяет с определенной точностью прогнозировать состояние и поведение изучаемых объектов путем формальных процедур над их описанием.

Математические модели полей и сигналов на первом этапе обработки и анализа результатов наблюдений должны позволять в какой-то мере игнорировать их физическую природу и возвращать ее в модель только на заключительном этапе геологической интерпретации геофизических данных.

Два вида моделей сигналов. При анализе физических данных используются два основных подхода к созданию математических моделей сигналов.

Первый подход оперирует с детерминированными сигналами, значения которых в любой момент времени или в произвольной точке пространства (а равно и в зависимости от любых других аргументов) являются априорно известными или могут быть достаточно точно определены (вычислены). Такой подход удобен в прямых задачах геофизики (расчеты полей для заданных моделей сред), в задачах активных воздействий на среду при заранее известных параметрах и форме сигнала воздействия (вибрационная сейсморазведка, электромагнитные методы каротажа и пр.), а также при использовании хорошо известных и достоверных геолого-геофизических данных. С математических позиций детерминированный сигнал - это сигнал, который с достаточной степенью точности можно описать явными математическими формулами или вычислительными алгоритмами.

Второй подход предполагает случайный характер сигналов, которые принимают конкретные значения с некоторой вероятностью и которые можно описать только с использованием статистических характеристик. Случайность может быть обусловлена как собственной физической природой сигналов, что характерно, например, для методов ядерной геофизики, так и вероятностным характером регистрируемых сигналов как по времени или месту их появления, так и по содержанию. С этих позиций случайный сигнал может рассматриваться как отображение случайного по своей природе процесса или физических свойств объекта (процесса), которые определяются случайными параметрами или сложным строением геологической среды, результаты измерений в которой трудно предсказуемы.

Между этими двумя видами сигналов нет резкой границы. Строго говоря, детерминированных процессов и отвечающих им детерминированных сигналов  в геофизике не существует. Даже сигналы, хорошо известные на входе в среду (при внешнем воздействии на нее), по месту их регистрации всегда осложнены случайными помехами, влиянием дестабилизирующих факторов и априорно неизвестными параметрами и строением самой среды. С другой стороны, модель случайного поля часто аппроксимируется методом суперпозиции (сложения) сигналов известной формы.

На выбор математической модели поля в том или ином методе геофизики в немалой степени влияет также сложность математического аппарата обработки сигналов и сложившиеся традиции геологической интерпретации результатов наблюдений. Не исключается и изменение модели, как правило, с переводом из вероятностной в детерминированную, в процессе накопления информации об изучаемом явлении или объекте.

Классификация сигналов осуществляется на основании существенных признаков соответствующих математических моделей сигналов. Все сигналы разделяют на две крупных группы: детерминированные и случайные (рис. 1.1.4).

            Классификация детерминированных сигналов. Обычно выделяют два класса детерминированных сигналов: периодические и непериодические.

К периодическим относят гармонические и полигармонические сигналы. Для периодических сигналов выполняется общее условие s(t) = s(t + kT), где k = 1,2,3,... - любое целое число, Т - период, являющийся конечным отрезком времени.

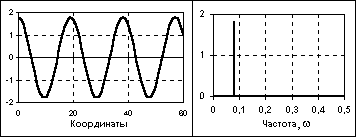

Гармонические сигналы (или синусоидальные), описываются следующими формулами:

s(t) = A×sin(2pf_оt+f) = A×sin(w_оt+f),

или:

s(t) = A×cos(w_оt+j),

где А, f_o, w_o, j, f - постоянные величины: А - амплитуда сигнала, f_о - циклическая частота в герцах, w_о = 2pf_о - угловая частота в радианах, j и f- начальные фазовые углы в радианах. Период одного колебания T = 1/f_о = 2p/w_o. При j = f-p/2 синусные и косинусные функции описывают один и тот же сигнал. Частотный спектр сигнала представлен амплитудным и начальным фазовым значением одной частоты f_о (при t = 0).

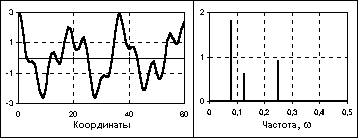

Полигармонические сигналы составляют наиболее широко распространенную группу периодических сигналов и описываются суммой гармонических колебаний:

s(t) =A_nsin(w_nt+j_n),

или непосредственно функцией s(t) = y(t ± kT_p),   k = 1,2,3,..., где Т_p - период одного полного колебания сигнала y(t), заданного на одном периоде. Значение f_p =1/T_p называют фундаментальной частотой колебаний.

В общем случае полигармонические сигналы представляют собой сумму определенной постоянной составляющей (f_о = 0) и произвольного (в пределе - бесконечного) числа гармонических составляющих с частотами, кратными фундаментальной частоте f_p, и с произвольными значениями амплитуд A_n и фаз j_n (см. рис. 1.2.5 и 1.2.6).  Другими словами, частотный спектр полигармонических сигналов дискретен, в связи с чем, второе распространенное математическое представление сигналов - в виде спектров (рядов Фурье).

Любой сложный периодический сигнал может быть представлен в виде суммы гармонических колебаний с частотами, кратными основной частоте w_р = 2p/T_р.

К непериодическим сигналам относят почти периодические и апериодические или переходные сигналы.

Почти периодические сигналы близки по своей форме к полигармоническим. Они также представляют собой сумму двух и более гармонических сигналов, но не с кратными, а с произвольными частотами, отношения которых (хотя бы двух частот минимум) не относятся к рациональным числам, вследствие чего фундаментальный период суммарных колебаний бесконечно велик. Как правило, почти периодические сигналы порождаются физическими процессами, не связанными между собой. Математическое отображение сигналов тождественно полигармоническим сигналам (сумма гармоник), а частотный спектр также дискретен.

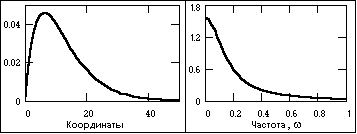

Апериодические сигналы составляют основную группу непериодических сигналов и задаются произвольными функциями времени. На рис. 1.1.7 показан пример апериодического сигнала, заданного формулой на интервале (0, ¥):

s(t) = exp(-a×t) - exp(-b×t),

где a и b – константы, в данном случае a = 0.15, b = 0.17.  Частотный спектр апериодических сигналов непрерывен. Для их представления в частотной области используется интегральное преобразование Фурье, которым отображается спектральная плотность сигнала.

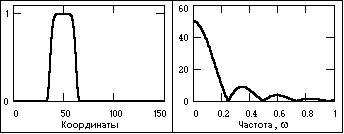

К апериодическим сигналам относятся также импульсные сигналы, которые в радиотехнике и в отраслях, широко ее использующих, часто рассматривают в виде отдельного класса сигналов. Импульсы представляют собой сигналы, как правило, определенной и достаточно простой формы, существующие в пределах конечных временных интервалов. Сигнал, приведенный на рис. 1.1.8, относится к числу импульсных.

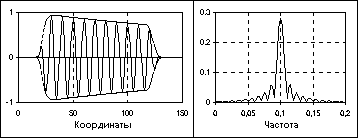

В классе импульсных сигналов выделяют подкласс радиоимпульсов. Пример радиоимпульса приведен на рис. 1.1.9. Уравнение радиоимпульса имеет вид:

s(t) = u(t) cos(2pf_ot+j_o).

где cos(2pf_ot+j_o) – гармоническое колебание заполнения радиоимпульса, u(t) – огибающая радиоимпульса.

            С энергетических позиций сигналы разделяют на два класса: с ограниченной (конечной) энергией и с бесконечной энергией.

            Для сигналов с ограниченной энергией (иначе – сигналов с интегрируемым квадратом) должно выполняться соотношение:

|s(t)|²dt < ∞.

Бесплатная лекция: "3 Получение высоковольтного напряжения в телевизорах и мониторах" также доступна.

            Как правило, к этому классу сигналов относятся апериодические и импульсные сигналы, не имеющие разрывов 2-го рода и особых точек, уходящих в бесконечность, при ограниченном количестве разрывов 1-го рода. Любые периодические, полигармонические и почти периодические сигналы, а также сигналы с разрывами и особыми точками 2-го рода, относятся к сигналам с бесконечной энергией. Для их анализа применяются специальные методы.

            Иногда в отдельный класс выделяют сигналы конечной длительности, отличные от нуля только на ограниченном интервале аргументов (независимых переменных). Такие сигналы обычно называют финитными.

Классификация случайных сигналов. Случайным сигналом называют функцию времени, значения которой заранее неизвестны и могут быть предсказаны лишь с некоторой вероятностью. Случайный сигнал отображает случайное физическое явление или физический процесс, причем зарегистрированный в единичном наблюдении сигнал не воспроизводится при повторных наблюдениях и не может быть описан явной математической зависимостью. При регистрации случайного сигнала реализуется только один из возможных вариантов (исходов) случайного процесса, а достаточно полное и точное описание процесса в целом можно произвести только после многократного повторения наблюдений и вычисления определенных статистических характеристик ансамбля реализаций сигнала. В качестве основных статистических характеристик случайных сигналов принимают:

            а) закон распределения вероятности пребывания величины сигнала в определенном интервале значений;

            б) спектральное распределение мощности сигнала.

Случайные сигналы подразделяют на стационарные и нестационарные. Случайные стационарные сигналы сохраняют свои статистические характеристики в последовательных реализациях случайного процесса. Что касается случайных нестационарных сигналов, то их общепринятой классификации не существует. Как правило, из них выделяют различные группы сигналов по особенностям их нестационарности.
