Архитектура окс№7
ОКС – это выделенный цифровой канал связи между двумя пунктами сигнализации (в качестве которых являются узлы сети (станции), но не всегда), по которому на принципе адресно-группового использования передается сигнальная информация, относящаяся к целому пучку разговорных каналов. Кроме этого ОКС№7 может передавать различные дополнительные сигналы, не связанные с коммутацией разговорных каналов. Например, роуминговые данные, SMS, информация об интеллектуальных услугах, информация об учете стоимости, информация об авариях на сети, информация о тех. эксплуатации и др.
Модель ОКС№7 основана на семиуровневой модели ВОС (взаимодействие открытых систем):
· прикладной (пользовательский);
· представительский;
· сеансовый;
· транспортный;
· сетевой;
· канальный;
· физический.
Рекомендуемые материалы
Для реализации функций сигнализации сети достаточно из семиуровневой модели всего лишь четыре уровня: физический, канальный, сетевой, прикладной.
В соответствии с этим делением современная архитектура ОКС№7имеет вид:

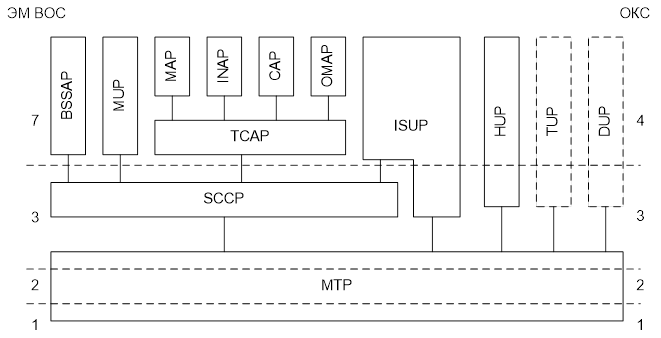

Рис. Соответствие уровней ОКС№7 и модели ВОС.
Базовой платформой, на основе которой работают все основные прикладные подсистемы ОКС№7, является подсистема передачи сообщений MTP. Она реализует полностью функции физического и канального уровней и частично функции третьего сетевого уровня.
Для услуг, связанных с коммутацией разговорных каналов, достаточно функций третьего сетевого уровня MTP. Для услуг, не связанных с коммутацией разговорных каналов (когда сеть ОКС используется для передачи дополнительных служебных сообщений), недостающие функции третьего сетевого уровня реализует подсистема управления соединением сигнализации SCCP.
Все остальные подсистемы расположены на прикладном пользовательском уровне (7 уровень ВОС, 4 уровень ОКС).
Исторически первыми прикладными подсистемами были:
· подсистема пользователя телефонной сети TUP;
· подсистема пользователя сети передачи данных DUP.
В дальнейшем с внедрением сети ISDN была внедрена прикладная подсистема ISUP – подсистема пользователя сети ISDN. Позволяет передавать сигнальную информацию как для обычных телефонных соединений, так и для сетей передачи данных, т. е. она закрывает функции TUP и DUP. В настоящее время подсистемы TUP и DUP не используются.
Кроме этого, ISUP может использоваться для передачи информации, не связанной с разговорными соединениями, поэтому она имеет выход на подсистему SCCP.
Для сотовых сетей стандарта NMT используются две прикладные подсистемы:
· HUP – подсистема процедуры эстафетной передачи;
· MUP – подсистема для реализации роуминга сети NMT.
В сотовых сетях стандарта GSM для управления базовыми станциями контроллером используется прикладная подсистема BSSAP.
Для функции роуминга в сети GSM используется подсистема MUP.
Для предоставления услуг в интеллектуальных сетях используется прикладная подсистема INAP.
Люди также интересуются этой лекцией: 13 Зуборезные инструменты.
Для реализации интеллектуальных услуг в сотовых сетях стандарта GSM используется прикладная подсистема CAP; CAMEL – расширенная логика предоставления интеллектуальных услуг в сотовых сетях.
OMAP – прикладная подсистема тех. эксплуатации и тех. обслуживания. O&M – эта подсистема планировалась первоначально для передачи информации тех. эксплуатации и тех. обслуживания (например, о трафике, об авариях и др.).
В дальнейшем с появлением сетей передачи данных надобность в этом отпала. Поэтому подсистема OMAP практически нигде не используется.
TCAP – подсистема возможностей транзакций для унификации взаимодействия с прикладными подсистемами на четвертом уровне ОКС или седьмом уровне ВОС.
Транзакция – взаимодействие между удаленными объектами.
Нормирование ОКС№7 осуществляется МСЭ-Т в серии рекомендаций Q.7xx. В настоящее время там более 2000 страниц. Причем первые рекомендации появились в 1980 году (оранжевая книга), в 1984 году – красная книга, в 1988 году – синяя книга, в 1992 году – белая книга.
