Микропроцессорная элементная база
2. Микропроцессорная элементная база
Использование специальных цифровых микро ЭВМ, разработка на их основе так называемых программных защит.
Основные элементы микро ЭВМ – запоминающие устройства, микропроцессор и устройства ввода/вывода.
В запоминающих устройствах хранится программа расчетов по алгоритмам РЗ. В соответствии с этой программой микропроцессор выполняет арифметические и логические операции над поступающими на его вход сигналами.
Устройства ввода/вывода осуществляют связь между микропроцессором и внешним устройствами программной защиты.
Структурная схема программной защиты представлена на рис. 35.
Рис. 35.
На рис. буквами АЦП обозначен аналого-цифровой преобразователь.
Функциональные возможности микро ЭВМ позволяют выполнить защиту любой сложности.
Рекомендуемые материалы
Микропроцессорная элементная база имеет пока относительно низкую надежность, обусловленную наличием кроме устойчивых отказов также довольно частые самоустраняющиеся сбои.

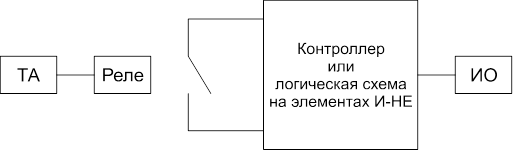

Схема более простого устройства представлена на рис. 36.
Рис. 36.

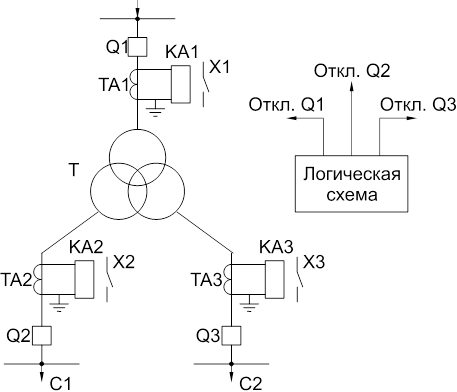

В качестве примера 1 рассмотрим реализацию защиты от сверхтоков понижающего трансформатора (см. рис. 37.).
Таблица 1.
Х1 | Х2 | Х3 | Q1 | Q2 | Q3 |
1. Нормальный режим | |||||
0 | 0 | 0 | 0 | 0 | 0 |
2. КЗ в трансформаторе | |||||
1 | 0 | 0 | 1 | 1 | 1 |
Продолжение таблицы 1.
Х1 | Х2 | Х3 | Q1 | Q2 | Q3 |
3. КЗ на первой секции шин | |||||
1 | 1 | 0 | 1 (с выдержкой времени) | 1 | 0 |
4. КЗ на второй секции шин | |||||
1 | 0 | 1 | 1 (с выдержкой времени) | 0 | 1 |
Рис. 37.
Данная защита может быть реализована на полупроводниковых элементах И-НЕ, логических микросхемах, программируемых матрицах, контроллерах, микро ЭВМ.

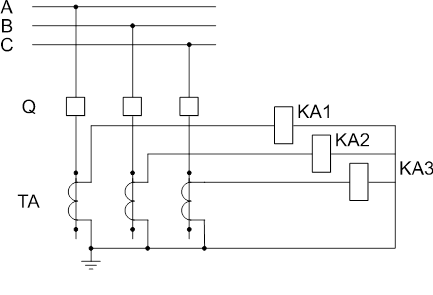

Пример 2 защита ЛЭП. (Рис. 38. )
С помощью программной защиты могут быть реализованы различные действия в зависимости от вида КЗ:
однофазные – отключение выключателя соответствующей фазы с минимальной выдержкой времени с последующим АПВ;
двухфазные – отключение линии с выдержкой времени соответствующей ступени селективности;
трехфазные – отключение линии с меньшей выдержкой времени или без выдержки (отсечка).
Рис. 38.

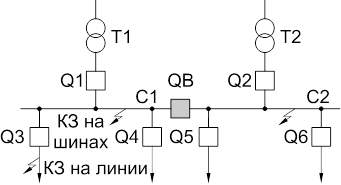

Пример 3 защита шин (см. рис. 39.).
Рис. 39.
Таблица 2.
КЗ на линии | |||
QB отключен | QB включен | ||
Х1, Х3 | Q3, с выдержкой времени Q1 | Х1, Х2, ХВ, Х3 | "7 Школьный учебно-опытный участок" - тут тоже много полезного для Вас. Q3, с выдержкой времени Q1 и QB |
КЗ на шинах | |||
Х1 | Q1 без выдержки времени | Х1, Х2, ХВ | QB, в зависимости от потока мощности через QB Q1 или Q2 без выдержки времени |
