Изготовление изделий из проволоки

1. Тема урока: Изготовление изделий из проволоки.

2. Цель урока:

Обучающая: Научить приемам сгибания проволоки, технике безопасности при выполнении при выполнении задания.

Воспитательная: Воспитывать аккуратность, чувство ответственности при выполнении задания.

Развивающая: Развивать самостоятельность и самоконтроль выполняемого задания.

3. Оборудование и материалы:

Гнущий инструмент: плоскогубцы, круглогубцы.

Ударный инструмент: молоток, киянка.

4. Наглядные пособия и дидактический материал:

Рекомендуемые материалы

Плакаты по сгибанию проволоки, технологические карты изготовления изделия, изготовляемое изделие.

5. Технические сведения: назначение гибки проволоки и инструментов для гибки. Безопасность труда.

6. Объект работы: изготовление головоломки из проволоки.

7. Тип урока: комбинированный.

8. Ход урока:

1. Организационная часть.

Здравствуйте ребята! Как я вижу, отсутствующих нет, спецодежда присутствует у всех. Сегодня дежурные у нас Чулков Александр и Селезнёв Валерий.

2. Подготовка учащихся к восприятию нового материала.

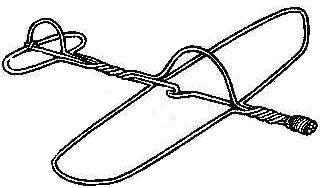

Показ изделия – самолетик из проволоки.

1)«Ребята, Вы знаете, что это такое?»

Это каркас спортивного одномоторного самолетика.

2)Каким образом можно изготовить это изделие?

Данное изделие можно изготовить при помощи гибки проволоки.

3) Как Вы думаете, для чего нужна гибка?

4) Где применяется гибка?

Гибка — слесарная операция, с помощью которой заготовке или ее части придается необходимая форма. Гибку небольших заготовок из тонколистового металла выполняют в тисках. Чтобы не испортить поверхность заготовок, на губки тисков надевают нагубники. Заготовку в тисках закрепляют так, чтобы линия сгиба (разметочная риска) находилась на уровне нагубников.

Политехническая подготовка

5) Как Вы думаете, какова суть технического явления процесса гибки проволоки?

         Суть технического явления  гибки проволоки – процесс сгибания.

Сделаем рисунок, соответствующий процессу гибки проволоки.

6) Объясните суть технического явления с точки зрения основ наук.

Усилие приложенное к месту сгибания должно быть больше чем прочность проволоки.

7) Расскажите о распространении сути технического явления в других областях.

         Суть технического явления (процесс сгибания) применима при гибки металла, обработки на гнутарных, гибочных, прокатных и др. станках.

8) В чем различия гибки толстой и тонкой проволоки?

Для сгибания тонкой проволоки (диаметром до 2 мм) под прямым углом используют плоскогубцы.

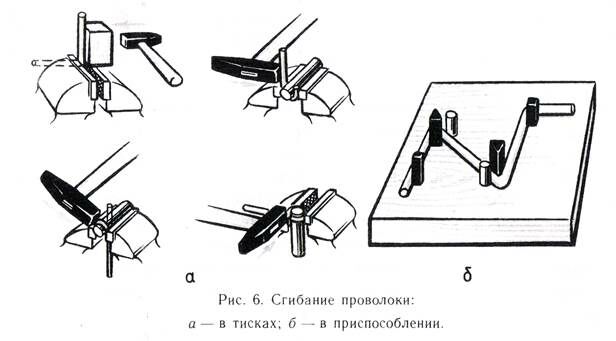

Сгибание толстой проволоки (толщиной более 2 мм) требует значительных усилий, поэтому его обычно выполняют в тисках или с помощью специальных приспособлений.

9) Как сгибают проволоку под различными углами?

Для сгибания тонкой проволоки (диаметром до 2 мм) под прямым углом используют плоскогубцы. Их берут в правую руку, а проволоку зажимают в плоскогубцы так, чтобы место сгиба совпало с левым боком губок.

Если требуется согнуть проволоку под острым углом, то вначале сгибают ее под прямым углом, а затем, слегка сдвинув губки от места сгиба и поворачивая их вправо, доводят угол сгиба до требуемого.



10) Как упростить сгибание множества одинаковых фигур?

Если сгибается много одинаковых фигур, особенно когда изгибы имеют достаточно сложную форму, целесообразно изготовить специальное приспособление.

Таким приспособлением может служить, например, деревянная доска с вбитым в нее в местах изгибов гвоздями или металлическими стержнями.

11) Какой  инструмент используется при рубке металла?

Ø Плоскогубцы,

Ø Круглогубцы,

Ø Молоток

Ø Киянка.

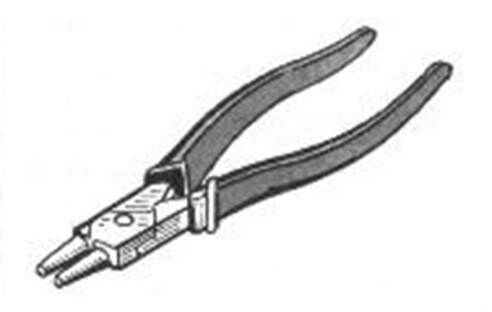

12) Что представляют собой круглогубцы?

Круглогубцы – это разновидность слесарного инструмента, выполняющего функции по захвату, кручению и перекусыванию.

Они также служат для установки и снятия мелких деталей при сборочно-разборочных работах.

У стопорных круглогубцев губки с заостренными концами, которые позволяют снимать и устанавливать стопорные кольца.

Некоторые виды круглогубцев выпускаются без насечки на губках.

13) Для чего чего удлиненные губки круглогубцев выполняются в конусовидной форме?

                Конусная форма удлиненных губок круглогубцев дает возможность изгибать проволоку различного диаметра по произвольным конфигурациям.

14) Каковы углы загибания концов губок и для чего это применяется?

Кроме этого, круглогубцы используют для фигурного выгибания проволоки, причем для удобства манипулирования и скручивания концы губок иногда делают загнутыми под углом 50° или 60°.

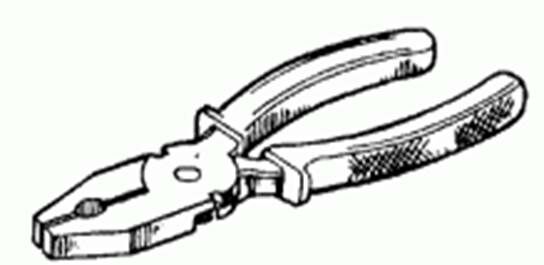

15)Что представляют собой пассатижи?

         Пассатижи - комбинированный ручной слесарно-монтажный инструмент, в котором, как правило, совмещены плоскогубцы и резак для резки проволоки. Кроме того, П. могут иметь 2 выемки с зубцами для захвата и завёртывания гаек, соединительных муфт и др. небольших деталей с резьбой. В некоторых П. одна из ручек заканчивается отвёрткой, а другая — дыроколом.

16) Какие ударные инструменты используются для гибки проволоки?

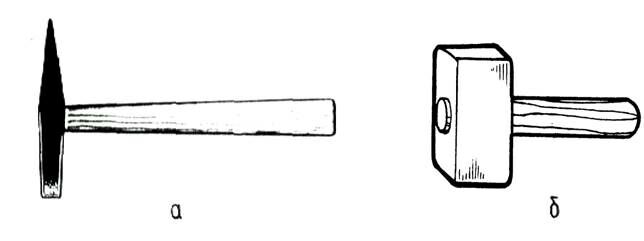

         а)Молоток                                                                            б)Киянка

Киянка должна быть более узкая, чем для работы по дереву, молоток — небольшой (весом около 250 граммов), с одним заостренным концом.

17) Назначение киянки при гибки проволоки.

         При выборе ударного инструмента используемого для гибки проволоки, мы должны ориентироваться на такую технологическую характеристику как хрупкость.

Используя для гибки тонкой проволоки слесарный молоток мы имеем большую вероятность деформировать нашу заготовку. Для того чтобы обезопасить себя от нежелательных результатов при работе с тонкой проволокой, мы должны пользоваться киянкой, это обеспечит нам безопасное выполнение гибки проволоки.

Вводный инструктаж

1. Внимательно изучите требования к организации труда на рабочем месте.

2. Изучите устройство слесарного верстака. Определите и рассмотрите основные части верстака: каркас, крышку, защитный экран, металлический каркас.

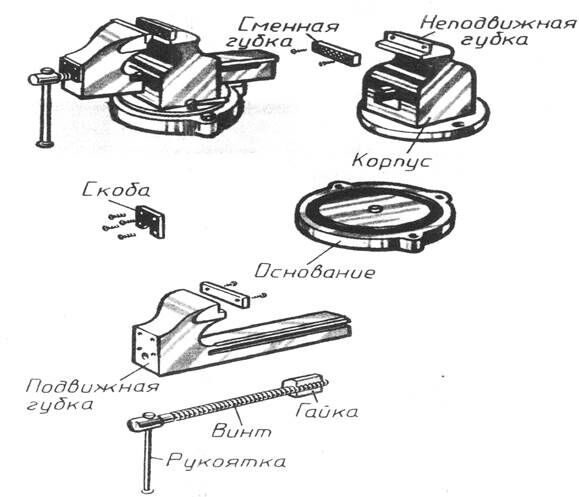

3. Изучите устройство слесарных тисков, которые установлены на верстаке. Определите и рассмотрите основные части: рукоятку, подвижную и неподвижную губки тисков.

4.

Проверить высоту установки тисков.

Тиски устанавливаются на высоту согласно росту работающего. При работе высота тисков должна быть такова, чтобы согнутая в локте рука доставала до подбородка, стоя на локте на губках тисков.

5.  Как следует располагать тело относительно рабочего места?

Рабочая поза должна обеспечивать наибольшую устойчивость тела работающего при ударах молотком. Корпус должен быть выпрямлен и обращен вполоборота (45°) к оси тисков, левая нога выставлена на полшага вперед, а угол, образованный линиями осей ступней, составлять 60...75°

6.      Как выбрать нужный инструмент?

Молоток должен быть плотно насажен на ручку, расклинен стальным клином, без трещин, отколов, сучков на рукоятке.

При выборе круглогубцев и плоскогубцев мы должны обратить внимание на то, чтобы пластиковые(резиновые) ручки плотно держались на металлической основе. Если губки плоскогубцев или круглогубцев соединены крепежным винтов, необходимо проверить его затяжение, так что бы губки не перемещались в горизонтальном направлении относительно друг друга.

7.      Как правильно держать молоток?

Молоток берут правой рукой за рукоятку на расстоянии 15...20 мм от ее конца. Крепко сжимая рукоятку всеми пальцами, наносят достаточно сильные удары молотком по центру бойка зубила.

8.      Какие способы резания спирали в кольца Вы знаете?

.

Из спирали легко получить проволочные кольца, разрезав витки спирали острогубцами  или ножовкой . У полученных колец нужно зачистить напильником края и допол­нительно сжать плоскогубцами. Кольца, особенно из медной или латунной проволоки, можно использовать для изготовления самых различных декоративных цепочек

9.      Как правильно держать плоскогубцы?

         При гибки проволоки может возникнуть ситуация при которой имеется существенная разница как держать плоскогубцы. Например более толстая проволока может потребовать большего усилия чем тонкая, для этого необходимо зажать обрабатываемый материал в тисках, а плоскогубцы крепко взять обеими руками, крайне важно следить за процессом гибки проволоки в данном случае, так как работа пассатижами взятыми в обе руки резко отличается от нормального режима работы.

10.    Назовите основные требования к технике безопасности при гибки проволоки.

1) Работу выполнять только в защитных очках и при установленном защитном экране.

2) Надёжно закреплять заготовку в тисках.

3) При гибки проволоки держать ее подальше от лица.

4) Работать только исправным инструментом.

5) Не стоять за спиной работающего товарища.

6) Для уборки обрубленных частиц металла с рабочего места использовать щётку-смётку.

Закрепление материала проводится с помощью карточки самопроверки учащегося.

Демонстрация гибки

Для получения петли конец проволоки зажимают между губками круглогубцев так, чтобы он немного выступал за пределы губок. Большой палец левой руки накладывают на проволоку как можно ближе к губкам. Правой рукой поворачивают круглогубцы вправо, насколько это возможно. Затем круглогубцы разжимают и поворачивают в начальное положение. Снова сжимают проволоку и продолжают изгиб до получения круглого кольца. Для того чтобы центр петли расположился на одной линии с неизогнутым концом проволоки, используют следующий прием. Повернув проволоку вокруг оси петлей вверх, вставляют верхнюю губку круглогубцев в петлю, сжимают их и поворачивают вправо вместе с петлей до требуемого положения петли по отношению к прямолинейному участку проволоки.

Текущий инструктаж

Пробное выполнение задания. (на бросовом материале)

Ребята, возьмите материал. Прочно закрепите его в тисках и проведите пробную гибку. Помните о правилах сгибания проволоки под различными углами и правилах техники безопасности.

Сигналом к преждевременной остановке работы будет потушенный свет в мастерской.

1-й обход: Все ли приступили к работе?

Иванову не хватило заготовки. Выдать заготовку, заранее приготовленную на этот случай.

2-й обход: Проверить правильность выполнения приёмов работы.

Возможные ошибки

1.      Неправильная хватка молотка.

А) Ошибку совершает один учащийся.

         «Иван, посмотри, как правильно нужно держать молоток.

Молоток берут правой рукой за рукоятку на расстоянии 15...20 мм от ее конца. Крепко сжимая рукоятку всеми пальцами, наносят точные и сбалансированные по силе удары молотком по проволоке».

Б) Ошибку совершают несколько учащихся.

Работа останавливается. « Ребята, я заметил характерную ошибку в Ваших действиях при обращении с рабочим инструментом. Посмотрите ещё, как правильно надо держать молоток, молоток берут правой рукой за рукоятку на расстоянии 15...20 мм от ее конца. Крепко сжимая рукоятку всеми пальцами, наносят точные и сбалансированные по силе удары молотком по проволоке».

2.      Неправильная хватка плоскогубцев.

А) «Валера, посмотри, как правильно нужно держать плоскогубцы. Плоскогубцы берут правой рукой за обе ручки, сильно сжимая их в ладони».

Б) Работа останавливается. « Ребята, я заметил характерную ошибку в Ваших действиях при обращении с плоскогубцами. Посмотрите ещё, как правильно надо держать плоскогубцы. Плоскогубцы берут правой рукой за обе ручки, сильно сжимая их в ладони».

3.      Нарушение учащимися техники безопасности.

РАБОТА ОСТАНАВЛИВАЕТСЯ.

Ребята, я заметил, что Вами была нарушена техника безопасности при выполнении гибки. Давайте ещё раз повторим правила техники безопасности при выполнении гибки.

· Работу выполнять только в защитных очках и при установленном защитном экране.

· Надёжно закреплять заготовку в тисках.

· При гибки проволоки держать ее подальше от лица.

· Работать только исправным инструментом.

· Не стоять за спиной работающего товарища.

· Для уборки обрубленных частиц металла с рабочего места использовать щётку-смётку.

4.      Неправильный захват конца заготовки.

         а) Неправильный захват                б) Правильный захват

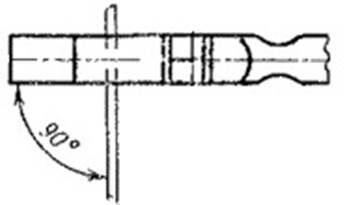

в) Правильный угол захвата

А) «Сергей, обрати внимание, что губки плоскогубцев должны захватывать минимум 5-7 мм. заготовки(рис.б), это необходимо для того чтобы край заготовки не выскочил из захвата во время гибки, также для этого нужно ориентироваться на центр длины губок и соблюдать угол в 90 градусов(рис.в.)».

Б) Работа останавливается. « Ребята, я заметил характерную ошибку в Ваших действиях. Обратите внимание, что губки плоскогубцев должны захватывать минимум 5-7 мм. заготовки(рис.б), это необходимо для того чтобы край заготовки не выскочил из захвата во время гибки, также для этого нужно ориентироваться на центр длины губок и соблюдать угол в 90 градусов(рис.в.)

Конструирование детали

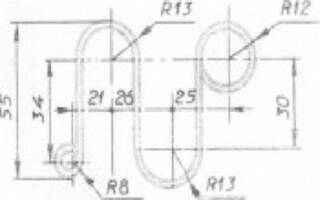

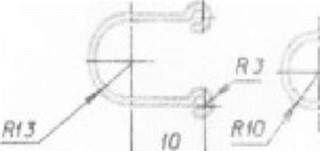

     Ребята, Вы все видели головоломки изготовленные из проволоки в школьной игротеке, постарайтесь изобразить их в тетради.

Демонстрация работы учащихся

Недостаток этой конструкции.

         Эта головоломка, по мнению большинства ребят, слишком простая, она не произведет должного эффекта на любителей головоломок.

Что необходимо сделать, чтобы головоломка заинтересовала больше ребят?

Нужно добавить несколько дополнительных элементов головоломки, это должно увеличить ее сложность.

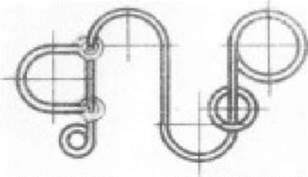

Демонстрация правильного изделия

1. Что необходимо сделать в первую очередь?

Выбрать заготовку (D 3 x 480 мм), выровнять ее.

2. Что нужно сделать потом?

Зачистить заготовку.

3. Какая следующая операция?

Разметить заготовку по чертежу.

4. Что нужно сделать потом?

Отрезать заготовку, опилить торцы заготовки.

5. Какая следующая операция?

Согнуть заготовку по чертежу.

6. Что нужно сделать потом?

Согнуть заготовку в кольцо.

7. Заключительная операция.

Собрать изделие. Окрасить изделие. Проконтролировать размеры и качество изделия.

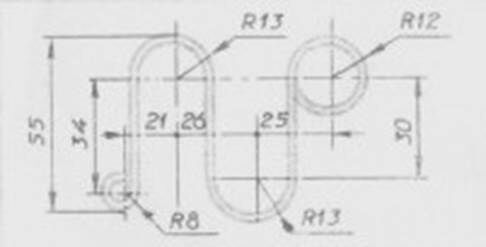

Технологическая карта на изготовление головоломки из проволоки

3-й обход: Проверка правильности выполненной работы и её оценка.

         Сергей, ты в большей мере справился с поставленной задачей, но у тебя есть небольшие недочёты. Линия рубки немного не ровная, а в остальном всё хорошо. Оценка пять с минусом.

         Александр, ты в полной мере справился с поставленной задачей. Твоя работа оценивается как отличная.

Заключительный инструктаж

Ребята, я проверил результаты Вашей работы. Все из Вас в большей мере справились с заданием. Но лучше всего это получилось у Чулкова Александра и Никулина Ивана. Посмотрите на их работы, которые заслуживают отличной оценки.

Объявление оценок.

Ребята, уберите каждый своё место. Дежурные могут приступать к уборке мастерской.

Карточка-задание для контроля учащихся

По вертикали:

1: Свойство проволоки, которое нужно учитывать при сгибании проволоки

3: Материал, из которого изготавливается проволока

5: Операция выпрямления проволоки

8: По форме проволока бывает

10: Материал, из которого изготавливается проволока

14: Деревянный молоток

15: Проволока толщиной более 5 мм

17: Для изображения изделий из проволоки служит

По горизонтали:

2: Металлическое изделие (полуфабрикат) большой длины и малой толщины

4: Свойство проволоки, которое нужно учитывать при сгибании проволоки

6: Способ получения проволоки

7: Величина кольца из проволоки, толщина круглой проволоки

9: Закругление, обозначенное знаком R

11: Инструмент для обработки концов проволоки

12: Свойство проволоки, которое нужно учитывать при сгибании проволоки

Бесплатная лекция: "5 Роль научно-технического творчества в социально-экономическом развитии украины" также доступна.

13: Материал, из которого изготавливается проволока

15: По форме проволока бывает

16: Способ получения проволоки

18: Определение границ обработки (места сгибания, разрезания)

Ответы.

По вертикали:1.Упругость. 3.Алюминий. 5.Правка. 8.Квадратной. 10.Сталь. 14.Киянка. 15.Чертёж. 17.Катанка. По горизонтали: 2.Проволока. 4.Хрупкость 6.Прокатка. 7.Диаметр. 9.Радиус. 11.Напильник. 12.Пластичность. 13.Медь. 15.Круглой.16.Волочение. 18.Разметка.
