“Слабая сторона” Фурье – преобразования состоит в отсутствии реакции на локальные изменения в сигнале. Все это привело к созданию принципиально нового частотно – временного вейвлет – преобразования, способного отражать локальные изменения в сигнале и пригодного для анализа сложных нестационарных (т.е. непериодических) процессов.
Определение.
Wavelet (WAVELET) переводится на русский язык как “короткая или небольшая волна”. Встречаются также и такие определения как всплеск или маловолновая функция.
В качестве так называемых “материнских” вейвлетов (в Фурье – преобразовании “материнскими” являются набор синусов и косинусов) используются несколько десятков хорошо локализованных функций, порождающих путем растяжения и сдвига во времени целое семейство “дочерних” вейвлетов.
Далее “материнскую” функцию называем исходным вейвлетом, а порождаемые ими “дочерние” вейвлеты – базисными.
Пример исходных вейвлетов:
- Гауссов импульс
- функция Хаара
Рекомендуемые материалы
- вейвлет Марле
- вейвлет Добеши.
Гауссов вейвлет V(x) – это вторая производная гауссова импульса y(x) = exp(-0.5x²), т.е.
V(x) = (x² - 1)∙exp(-0.5x²) (1)
a =1, b = 0 a =1, b =5
Рис. 3
a =2, b = 0 a =2, b = 5
Рис. 3 (продолжение)
Для вейвлета Хаара.
(2)
Путем подстановки
и введения множителя
от исходного вейвлета переходим к базисному.
Для двух представленных вейвлетов имеем
(3)
(4)
a =1, b = 0 a =1, b = 5
Рис. 4
a =4, b = 0 a =4, b = 5
Рис. 4 (продолжение)
При a = 1, b = 0 функции VA и XA являются “материнскими”. Из анализа графиков Рис. 3 и Рис. 4 видно:
- с увеличением параметра a импульс расширяется,
- а с изменением параметра b перемещается по оси времени t.
Основные признаки вейвлета: он имеет вид короткой, ограниченной во времени волны, расширяющейся или сжимающейся в зависимости от параметра a и перемещающийся по оси времени в зависимости от параметра b.
Кроме того, вейвлеты обладают следующими свойствами:
-
- интеграл от квадрата модуля функции
-
- интеграл от самой функции, определяющей площадь, ограниченную графиком.
- график материнской функции осциллирует вокруг нуля по оси времени;
- все базисные вейвлеты имеют то же число осцилляций (около нуля), что и материнский.
Еще один пример вейвлета:
Вейвлет Марле.
Исходный – “материнский” “марлет”:
где
- множитель,
– частота.
Базисная функция вейвлет – марлета, функция трех параметров a, b, :
А вообще в литературе встречаются следующие вейвлеты:
Хаара
Симплета
Добеши
биортогональный
ортогональный
биортогональный сплайновый
Мейера
Гаусса
Марле
Шеннона
Коифлета
Частотный В - сплайновый
Комплексный вейвлет Марле
обратный ортогональный
дискретная аппроксимация вейвлета Марле
“мексиканская шляпа”
Комплексный Гаусса
Итак, при изменении параметров b и a вейвлет движется по оси времени t и одновременно при этом расширяется. В силу данных свойств вейвлетов, используя их в качестве базисной функции, можно осуществлять частотно – временной анализ сложных сигналов, а не только частотный согласно Фурье – преобразованию.
В результате вейвлет – преобразование, т.е. процедура, в основе которой лежит использование в качестве базисных функций вейвлетов, позволяет отслеживать локальные, как быстрые, так и кратковременные изменения в сигналах, и преодолевать недочеты, свойственные Фурье – преобразованию. Особенно это важно для исследования коротких нестационарных процессов или одиночных импульсов сложной формы (например – одиночные модулированные импульсы РЛС и т.п.).
По аналогии с Фурье преобразованием имеем прямое и обратное вейвлет – преобразование.
(5)
– прямое V- преобразование;
(6)
– обратное V- преобразование,
где V(a,b,t) – функция, описывающая вейвлет (см. рис. а или б),
– нормирующий коэффициент. Сравнивая V – преобразования и Ф – преобразования устанавливаем различия между ними:
- базисные функции sinωt и cosωt, зависящие от одного параметра – частоты ω, заменяются на вейвлет V(a,b,t), функцию, зависящую от двух параметров a и b.
- спектр S(ω), зависящий от одного параметра - частоты ω, заменяется спектрограммой, определяемой двухпараметрической функцией – C(a,b), один из параметров которой (a) определяет частоту ω, другой (b) – время t.
Таким образом, в машинных алгоритмах, применяющих V – преобразования принципиально требуются двумерные массивы.
При этом частотный анализ при Ф – преобразовании в виде функции S(ω) заменяется при V – преобразовании на частотно – временной анализ с помощью зависимости C(a,b), которую можно затем преобразовать к виду W(ω,t) (т.е. получить “исходник”).
V – преобразование является более сложной вычислительной процедурой, чем Ф – преобразование, особенно при обратной задаче, т.е. при синтезе сигнала, согласно выражению (6), поэтому V – преобразование особенно “притягательно” в тех случаях, когда сигнал является нестационарным процессом с локальными особенностями. К ним относятся сигналы, связанные с передачей речи и изображений. Таким образом V – преобразование не отменяет более простое в вычислительном отношении Ф – преобразование, а только дополняет его.

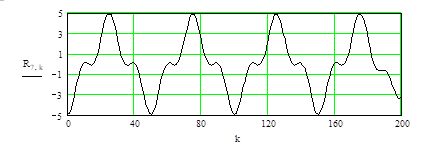

Пример непрерывного V – преобразования (как и в Ф – случае, здесь есть и дискретное V – преобразование). Тот же пример “двухчастотных” сигналов.
Вообще возможны случаи изменения параметров a и b:
- линейный с изменением a и b с определенным шагом
- изменение по закону:
;
, где
,
, j, k – целые числа
- изменение по закону
,
, где j, k – целые, при этом
- биения.

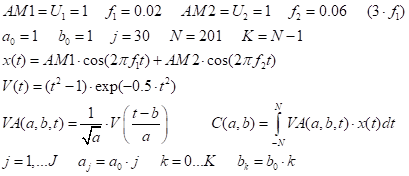

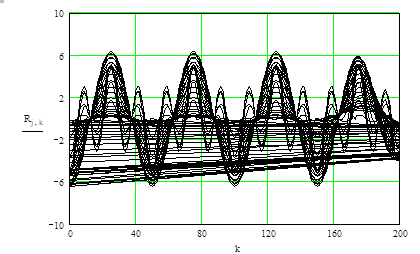

Применим Гауссово вейвлет – преобразование.

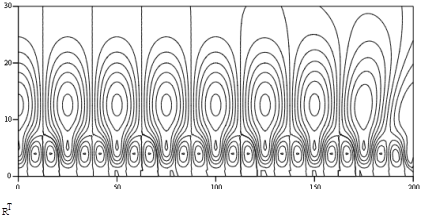

- матрица – Двумерный «вейвлет - спектр».

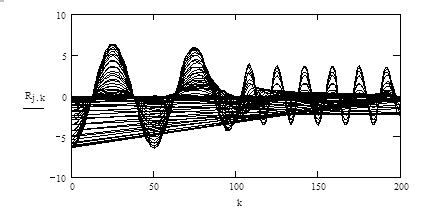

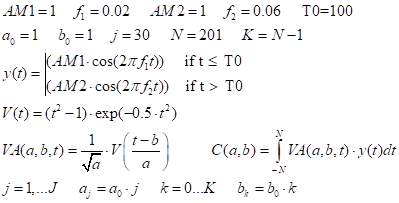

Для другого случая (сигнал с «переключением»).

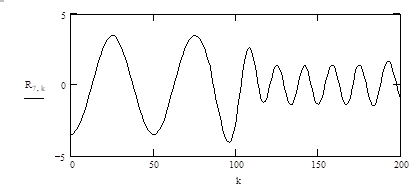

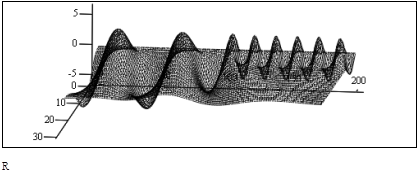

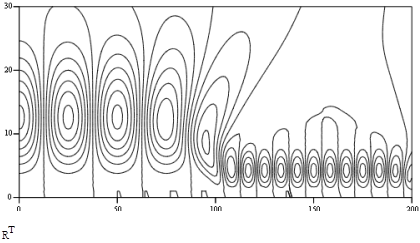

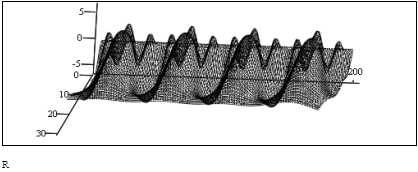

- своя матрица с двумерным «вейвлет - спектром».
