Валы и оси

13. Валы и оси

13.1. Общие сведения

На валах и осях размещают вращающиеся детали: шкивы, зубчатые колеса, барабаны и т.п. Вал отличается от оси тем, что передает вращающий момент от одной детали к другой, а ось вращающий момент не передает. Например, на рис. 13.1 момент от полумуфты 3 к шестерне 1 передается валом 2, а на рис. 13.2, барабан грузоподъемной машины передает момент от зубчатого венца канату самим барабаном. При передаче вращающего момента, вал всегда вращается, а ось может быть вращающейся (рис. 13.2, а) или не вращающейся (рис. 13.2, б). Валы, несущие на себе детали, через которые передается вращающий момент, воспринимают от этих деталей нагрузки и поэтому такие валы работают одновременно на изгиб и кручение. При действии осевых нагрузок, как, например в косозубых цилиндрических, конических и червячных передачах, валы работают также на растяжение или на сжатие.

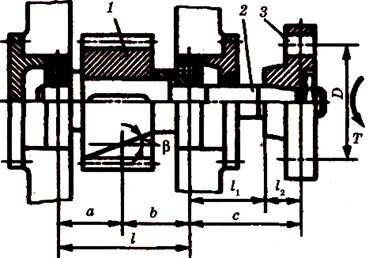

Рис. 13.1. Прямой ступенчатый вал: 1 – шестерня; 2 – вал;

3 – полумуфта

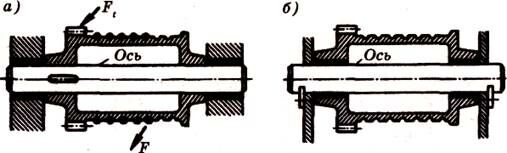

Рис. 13.2. Оси: а) вращающаяся ось; б) не вращающаяся ось

Рекомендуемые материалы

По форме геометрической оси различают валы прямые, коленчатые и гибкие. По конструкции различают валы и оси: гладкие, фасонные или ступенчатые, а также сплошные и полые.

Для осевого фиксирования деталей на валу или оси используются уступы (рис. 13.3, д–ж), буртики (рис. 13.3, а), конические участки (рис. 13.3, б), стопорные кольца (рис. 13.3, в), распорные втулки, которые могут монтироваться в одном комплекте с другими деталями (рис. 13.3, г). Переходные участки между двумя диаметрами выполняют: 1) с галтелью постоянного радиуса (рис. 13.3, ё); 2) с галтелью переменного радиуса (рис. 13.3, ж). Такая галтель снижает концентрацию напряжений. Применяется она на сильно нагруженных участках валов и осей. Полыми валы изготовляют для уменьшения массы или в тех случаях, когда через вал пропускают другую деталь, подводят масло.

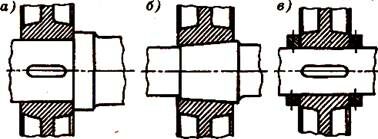

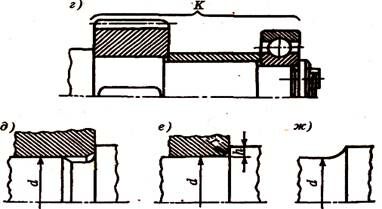

Рис. 13.3. Виды переходных участков валов

Для обеспечения необходимого вращения деталей вместе с осью или валом применяют шпонки, шлицы, штифты, профильные участки валов и посадки с натягом.

Оси и валы изготовляют в основном из углеродистых и легированных конструкционных сталей, так как они обладают высокой прочностью, способностью к поверхностному и объемному упрочнению, легко получаются прокаткой цилиндрические заготовки и хорошо обрабатываются на станках. Чаще применяют сталь Ст5 для валов без термообработки; сталь 45 или 40Х для валов с термообработкой (улучшение); сталь 20 или 20Х для быстроходных валов.

13.2. Проектный расчет валов

Основными критериями работоспособности валов являются их прочность и жесткость. Прочность валов определяют величиной и характером напряжений, возникающих в них под влиянием сил, действующих со стороны установленных на них деталей машин. Переменные по величине или направлению силы, действующие на валы, вызывают в них переменные напряжения.

Для расчета валов на выносливость необходимо знать их конструкцию и размеры. Поэтому при проектировании валов для предварительного определения размеров их рассчитывают на статическую прочность, а затем окончательно на выносливость. Основной расчетной нагрузкой являются крутящий момент Т и изгибающий момент М. Влияние сжимающих или растягивающих сил обычно мало и поэтому не учитывается. Расчет осей является частным случаем расчета валов при Т = 0. Перед началом расчета обычно известны крутящий момент Т или мощность Р и частота вращения п, нагрузка и размеры основных деталей, расположенных на валу (например, зубчатых колес). Требуется выбрать материал и размеры вала. На практике обычно используют следующий порядок проектного расчета вала:

1. Предварительно определяют наибольший диаметр вала (d) из расчета на кручение при пониженных допускаемых касательных напряжениях (изгибающий момент пока не известен, так как неизвестно расположение опор и места приложения нагрузок). Напряжения кручения

 или .                     (13.1)

Обычно принимают для редукторных валов

= (15...20)МПа.                                              (13.2)

Выбрать диаметр проектируемого вала можно, также ориентируясь на известный диаметр того вала, с которым он соединяется (если валы передают одинаковый момент Т, то и диаметры могут быть одинаковые). Например, если вал соединяется с валом электродвигателя (или другой машины), то диаметр его входного конца можно принять равным или близким к диаметру выходного конца вала электродвигателя.

2. После определения диаметра вала [на рис. 13.1 под шестерней из расчета по формуле (13.1)] и выходного конца по диаметру вала электродвигателя разрабатывают его конструкцию.

3. Выполняют уточненный расчет валов полученной конструкции на сопротивление усталости и если необходимо, вносят изменения. При этом учитывают, что диаметр вала является одним из основных параметров, определяющих размеры и нагрузочную способность подшипников. На практике иногда диаметр вала определяется не прочностью самого вала, а прочностью подшипников. Поэтому расчеты вала и подшипников взаимосвязаны.

13.3. Уточненный расчет валов

Этот этап начинают с выбора расчетной схемы и определения расчетных нагрузок. Действительные условия нагружения вала заменяют известной расчетной схемой (см. раздел курса сопротивления материалов, в котором рассматривается неоднородное напряженное состояние и расчет при переменных напряжениях). При переходе от конструкции к расчетной схеме производят схематизацию нагрузок, опор и форму вала. В расчетных схемах применяют шарнирно-неподвижную и шарнирно-подвижную опоры. При выборе типа опоры, если действительная конструкция опоры допускает хотя бы небольшой поворот или перемещение, то этого достаточно, чтобы считать ее шарнирной или подвижной. При этих условиях подшипники, одновременно воспринимающие осевые и радиальные нагрузки, заменяют шарнирно-неподвижными опорами, а подшипники, воспринимающие только радиальные нагрузки, – шарнирно-подвижными. Рассмотрим пример расчета вала, изображенного на рис. 13.1. Для этого вала, учитывая наклон зуба шестерни и направление действия момента Т, левую опору принимаем шарнирно-неподвижной, а правую – шарнирно-подвижной опорой (рис. 13.1).

Действительные нагрузки распределены по длине ступицы и ширине подшипника. Расчетные нагрузки рассматривают как сосредоточенные. На чертеже (см. рис. 13.1) вал нагружен окружной силой F_t, радиальной силой F_r и осевой силой F_a, которые приложены в полюсе зацепления и крутящим моментом Т на полумуфте (рис. 13.4). Большинство муфт вследствие несоосности соединяемых валов нагружают вал дополнительной силой F_M. Для редукторов общего назначения F_M ≈125 (входные и выходные валы одноступенчатых редукторов). Здесь Т – в Н·м.

Силы F_t, F_r F_a переносятся на ось вала (на рис. 13.4, б) и изображены отдельно в вертикальной и горизонтальной плоскостях. При этом возникают пары сил, равные Т = 0,5F_fd₁ и М_а = 0,5F_аd₁ Здесь d_l – диаметр делительной окружности шестерни. Определяют реакции опор вала А₁, В₁, А₂  и В₂, пользуясь расчетной схемой, показанной на рис. 13.4, б.

Под расчетной схемой строятся эпюры изгибающих (рис. 13.4, в, г) моментов в вертикальной (рис. 13.4, в) и горизонтальной (рис. 13.4, г) плоскостях от всех действующих нагрузок, а также эпюру крутящего момента (рис. 13.4, д). По этим эпюрам определяют суммарные изгибающие моменты в любом сечении вала. Например, для сечения 1—1 изгибающий момент

                 (13.3)

Из опыта эксплуатации установлено, что для валов основным видом разрушения становится усталостное. Статическое разрушение встречается очень редко. Оно происходит под действием случайных кратковременных перегрузок. Для валов расчет на сопротивление усталости (уточненный расчет) считается основным. Расчет на статическую прочность выполняют как проверочный.

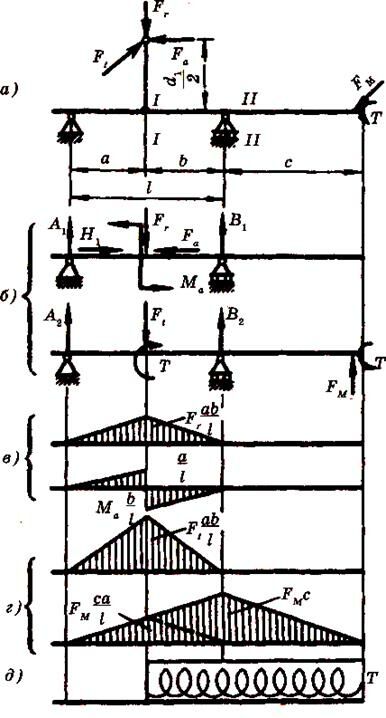

Рис. 13.4. К расчету вала

Далее необходимо установить характер цикла нагружений. При вращении вала нормальные напряжения изгиба в различных точках его поперечного сечения изменяются по симметричному циклу (рис. 13.5, а) даже при постоянной нагрузке. Напряжения кручения изменяются пропорционально изменению нагрузки. В условиях эксплуатации трудно установить действительный цикл нагрузки, поэтому для напряжений кручения принимают отнулевой (рис. 13.5, б). Неточности такого приближенного расчета компенсируются при выборе коэффициентов запаса сопротивления усталости.

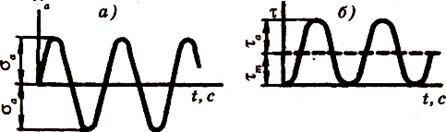

Рис. 13.5. Характер изменения нормальных и касательных напряжений при уточненном расчете валов

Далее необходимо определить опасные сечения вала, которые подлежат проверке. По эпюрам выделяем сечения 1—1 и 11—11 (рис. 13.4). При этом учитывают характер эпюр изгибающих и крутящих моментов, ступенчатую форму вала и места концентрации напряжений (см. рис. 13.1 и 13.4). Для опасных сечений определяют коэффициенты запаса сопротивления усталости и сравнивают их с допускаемыми. При одновременном действии напряжений изгиба и кручения коэффициент запаса сопротивления усталости определяют по формуле

                          (13.4)

где s – коэффициент запаса сопротивления усталости по нормальным напряжениям при изгибе

                          (13.5)

 – коэффициент запаса сопротивления усталости по касательным напряжениям при кручении

                                   (13.6)

В этих формулах и  – пределы выносливости соответственно при изгибе и при кручении при симметричном цикле изменения напряжений. Это характеристики материала, которые выбираются по справочникам или по приближенным формулам:

 = (0,4...0,5) _в;  =(0,2...0,3)_в;

 и  – амплитуды переменных составляющих циклов напряжений;

и _т – средние напряжения циклов соответственно при изгибе и кручении.

Согласно принятому условию (см. рис. 13.5), при расчете валов

; ;                     (13.7)

и  — коэффициенты, учитывающие влияние асимметрии цикла напряжений на прочность вала соответственно при изгибе и при кручении. Эти значения зависят от механических характеристик материала.

Их принимают:

 = 0,05; = 0 – углеродистые мягкие стали;

= 0,1;  = 0,05 – среднеуглеродистые стали;                        (13.8)

 = 0,15; = 0,1 – легированные стали.

K_d – масштабный фактор, то есть коэффициент, учитывающий влияние размеров сечения вала на прочность (выбирают по справочникам в зависимости от диаметра и марки материала); K_F – фактор шероховатости поверхности (выбирают по справочникам в зависимости шероховатости поверхности и предела прочности σ_в стали); К и К – эффективные коэффициенты концентрации напряжений при изгибе и кручении (выбирают по справочникам в зависимости от вида концентратора в расчетном сечении и _в).

Сопротивление усталости можно значительно повысить, применив один из методов поверхностного упрочнения: азотирование, поверхностную закалку ТВЧ, дробеструйный наклеп, обкатку роликами и т. п. При этом можно получить увеличение предела выносливости до 50% и более. Чувствительность деталей к поверхностному упрочнению уменьшается с увеличением ее размеров.

Формулы (13.5) используются для расчета на длительный срок службы.

Проверка статической прочности. Эту проверку выполняют с целью предупреждения пластических деформаций и разрушений при кратковременных перегрузках (например, пусковых и т. п.). При этом определяют эквивалентное напряжение по формуле

                                    (13.9)

где

,                                    (13.10)

Здесь М и Т – изгибающий и крутящий моменты в опасном сечении при перегрузке.

Предельное допускаемое напряжение [] принимают близким к пределу текучести _т:

                                         (13.11)

Бесплатная лекция: "2 Введение" также доступна.

Расчет на жесткость. Упругие деформации вала отрицательно сказываются на работе связанных с ним деталей: подшипников, зубчатых колес, катков фрикционных передач и т. п. От прогиба вала (рис. 13.6) в зубчатом зацеплении возникает концентрация нагрузки по длине зуба (см. рис. 11.5). При больших углах поворота 9 в подшипнике может произойти защемление вала (см. правую опору на рис. 13.6). В металлорежущих станках перемещения валов (в особенности шпинделей) снижают точность обработки и качество поверхности деталей. В делительных и отсчетных механизмах упругие перемещения снижают точность измерений и т. д.

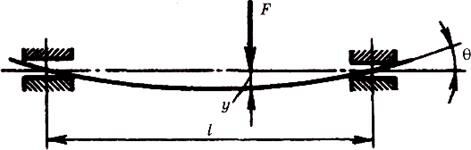

Рис. 13.6. Прогиб вала под нагрузкой

Допускаемые упругие перемещения зависят от конкретных требований к конструкции и определяются в каждом отдельном случае. Так, например, для валов зубчатых цилиндрических передач допустимая стрела прогиба под колесом [у] ~ 0,01m, где т – модуль зацепления.

Малое значение допускаемых перемещений иногда приводит к тому, что размеры вала определяет не прочность, а жесткость. Тогда нецелесообразно изготовлять вал из дорогих высокопрочных сталей.

Перемещения при изгибе целесообразно определять, используя интеграл Мора или способ Верещагина (см. курс «Сопротивление материалов»).
