Тема 4.3 Центры коммутации сообщений

Структурная схема ЦКС. Обслуживание вызовов. Категории телеграмм.  Форматы сообщений.

Центры коммутации сообщений

Для повышения надежности ЦКС содержит две параллельных ветви вычислительного комплекса. Ветви БК в зависимости от программы обеспечения могут работать в режиме параллельной  и разделенной нагрузки. В режиме параллельной нагрузки каждая поступающая телеграмма обрабатывается параллельно в каждой ветви. После анализа качества прохождения телеграммы через каждую ветвь производиться передача ее в канал связи под управлением той ЭВМ, которая в данный момент является ведущей. В случае выхода  из строя одной из ветвей технологическим процессом управляет одна ЭВМ.

В режиме разделенной нагрузки (РН) в ЦКС-Т (РН) функционируют две равнозначные ветви, каждая из которых включает одну ЭВМ, свои ВЗУ и устройства ввода-вывода. Обмен информацией между обеими ЭВМ  осуществляется через два адаптера «канал-канал». При этом каждая из ЭВМ имеет возможность доступа к  любому из накопителей на лентах или дисках. Аппаратура сопряжения также дублируется.

Одна из ЭВМ ЦКС-Т РН является «ведущей», вторая – «ведомой». Первая обеспечивает выполнение всех основных операций по управлению процессами коммутации, вторая функционирует в соответствии с командами первой. Нагрузка обрабатывается каждой из ЭВМ независимо. Если одна из ЭВМ по какой-либо причине прекращает функционировать, все операции по обработке полного потока телеграмм принимает на себя вторая ЭВМ.

Структурная схема центра коммутации сообщений

         ЦКС построены на основе технических средств единой серии ЭВМ и предназначены для автоматизации процесса обработки телеграмм в сети общего пользования и улучшения её качественных показателей. В ЦКС может применяться параллельная, либо раздельная обработка сообщений. При параллельной обработке одна из ветвей оборудования является рабочей, и информация по каналу связи поступает только с этой ветви. Другая ветвь центра является резервной – она работает в синхронном режиме с рабочей, но выдачу сообщений не производит. Смена состояния ветвей осуществляется либо автоматическим, либо по команде обслуги персонала станции. Раздельная обработка сообщений предполагает, что команда из ветвей обслуживает свою группу каналов связи. В случае необходимости каждая из ветвей может взять всю нагрузку станции. Функциональная схема ЦКС содержит:

Рекомендуемые материалы

УС – устройство сопряжения,

ВК – вычислительный комплекс,

ВЗУ – внешнее ЗУ,

СФКУ – служба функционального контроля и управления,

СМО – система математического обеспечения.

УС предназначено для сопряжения телеграфных каналов с каналами связи, формирования передачи и приёма знаков или блоков сообщения из ЭВМ и выдачи в каналы связи. Отдельные ветви УС могут работать либо параллельно, либо раздельно с двумя ЭВМ станции.

ВК – состоит из двух ЭВМ и ОМВ – оборудования межмашинного взаимодействия. ВК предназначен для накопления, анализа и обработки информации, коммутации её по требуемому адресу и организации процесса хранения в текущем и долговременном архивах.

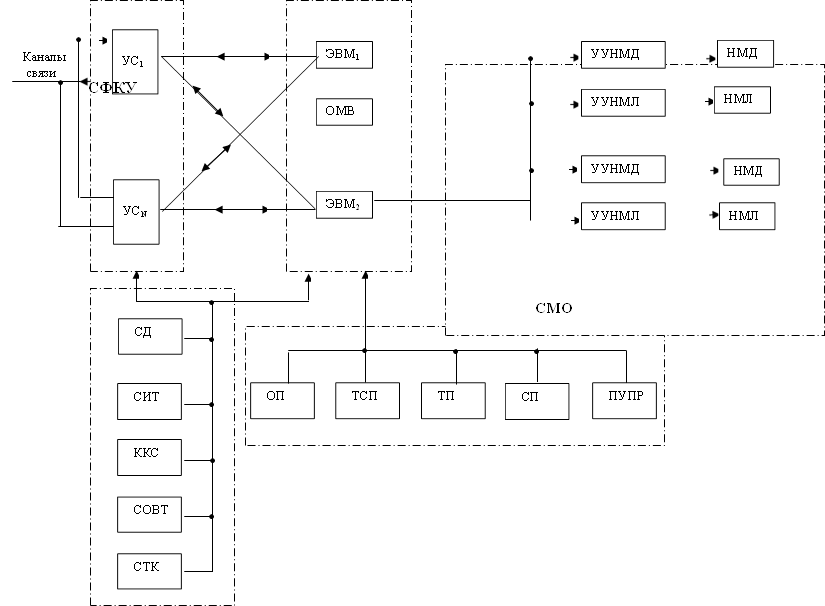

Рисунок. Структурная схема ЦКС

ОМВ – предназначена для обеспечения параллельной работы двух ЭВМ. Каждая ЭВМ содержит:

- процессор, для выполнения всех арифметических и логических операций;

- ОЗУ, для приёма, хранения и выдачи информации;

- мультиплексорный канал, осуществляющий взаимодействие между  ОЗУ и УВВ.

- селекторные каналы, с помощью которых осуществляется взаимообмен информации между ОЗУ и ВЗУ.

         В состав ВК входят также: печатающая машина, алфавитно- цифровое печатающее устройство, устройство ввода-вывода перфокарт.

         ВЗУ – предназначено для хранения больших массивов информации, ввода данных, требуемых для обработки и вывода результатов этой обработки. В качестве ВЗУ используются НМД  и НМЛ.

         СМО – предназначена для реализации на ВК задач коммутации  сообщений с обеспечением требуемых качеств, показателей по обработке сообщений и высокой надёжности работы оборудования. Она состоит из набора программ, которые в зависимости от выполняемых функций делятся:

ОП  - организующие программы;

ТП – технические программы;

ПУПР – программы управления параллельной работой ЭВМ;

ТСП – тестовые программы;

СП – сервисные программы;

СФКУ предназначена для обеспечения контроля и выполнения требований общей и техническогй эксплуатации в УКС. В  состав СФКУ входят:

СД – секция диспетчера,

СИТ – секция индексации телеграмм,

СОВТ – контрольно-справочная служба,

СТК – секция технического контроля.

 Алгоритм взаимодействия с оконечным пунктом, с сетью коммутации каналов, ЦКС-ЦКС.

Взаимодействие ЦКС-ЦКС осуществляется в режиме одновременной передачи. Если канал находиться в рабочем состоянии, ЦКС проверяет формат сообщения, предзаголовок и содержание. При обнаружении неправильного формата, а также ошибок в предзаголовке и тексте ЦКС направляет смежному ЦКС-Т запрос и приводит канал в состояние восстановления связи. При получении подтверждения, что смежный канал принял запрос, данный ЦКС-Т переводит канал связи вновь в рабочее состояние.

Смежный ЦКС-Т повторяет передачу искаженного сообщения. Если подтверждение приема запроса не поступило в данный ЦКС-Т в течение контрольного срока, канал переводиться в состояние диспетчерской блокировки. В этом режиме данный ЦКС-Т не принимает поступающие сообщения. Для перевода канала вновь в рабочее состояние должны быть предусмотрены специальные процедуры, например, вмешательство оператора или автоматическая передача запроса через определенное время.

Взаимодействие ЦКС-СКК-ОП осуществляется следующим образом. ЦКС-Т связаны СКК раздельными (исходящими и входящими) пучками 50-Бодных каналов. Максимальное количество каналов в пучке до 50. В СКК направление от ЦКС кроссируется как  направление от регистровой станции. Телеграммы из ЦКС-Т  (кроме телеграмм категории срочности Р, категорий обработки К, В и циркулярной передачи) направляются по коммутируемым  связям, т.е. ЦКС-Т осуществляет набор номера направляемый в СКК, СКК осуществляет соединение с требуемым ОП.

При получении  отказа ЦКС-Т может делать несколько попыток набора номера для соединения через равные промежутки в течение определенного периода времени (зависящего от контрольного срока обработки телеграмм данной категории). При установлении соединения происходит обмен автоответами (АО). Причем  к последнему АО присоединяются реквизиты телеграммы, необходимые при ее поиске.

Направление к ЦКС-Т кроссируется в СКК как внезональное. Оператор ОП для установления соединения с ЦКС-Т набирает тот же шестизначный номер, который должен быть указан в предзаголовке телеграммы. Им предоставляется возможность за одно соединение с ЦКС-Т передать серию телеграмм (не более 5). При этом каждой телеграмме в серии предшествует АО ОП и ЦКС-Т и завершают ее также эти АО. К АО ЦКС-Т, передаваемому после приема телеграммы, добавляют ее реквизиты.

Форматы сообщений

         Одним из показателей работы ЦКС является применение стандартных форматов сообщений. Формат сообщения – формализованное расположение отдельных его элементов, позволяющих осуществлять его автоматическую обработку. Формат сообщения при передаче из ОП в ЦКС:

3Ц3Ц ® ­ 002 ® ­ АП ­ 008 ® 837 ® Ð º

заголовок телеграмм Ð º

текст телеграммы НННН ® ®

         В первой стоке подзаголовка телеграммы проставляются: признак начала телеграммы 3Ц3Ц; её порядковый номер 002, под которым она передаётся из ОП в ЦКС; категория срочности А; категория обработки П; магистральный индекс 008; низовой индекс пункта назначения 837; конец предзаголовка Ð º .

         Во второй строке располагается заголовок телеграммы и конец заголовка.

         В третьей строке текст телеграммы и признак конца сообщения НННН.

         Порядковый номер изменяется циклически от 001 до 999. Телеграммы имеют 5 категорий срочности:

         Р – внекатегорийная,

         А – авиателеграмма,

         С – срочная,

         П – простая,

         Б – праздничная (поздравительная).

         Телеграммы имеют 4 категории обработки:

         К – криптограмма (зашифрованная),

         В – особо важная (правительственная),

         П – переводная (денежный перевод),

         Ц – циркулярная (сразу во все ОП).

         Магистральный индекс определяет зону, а низовой индекс 837 пункт (отделение связи) приёма телеграммы.

         В формате телеграммы, исходящей из ЦКС, формируются  справочные данные ЦКС, в который впервые поступила телеграмма. В справочных данных проставляется: индекс ЦКС, куда впервые поступила телеграмма, эксплуатационный номер канала, по которому поступила телеграмма в ЦКС, порядковый номер, дата приёма, время приёма. После признака конца телеграммы ЦКС проставляет время передачи её в ОП. В подзаголовке перед концом проставляется цифра количества переприёмов. Каждый ЦКС, через который проходит телеграмма, прибавляет 1.

Обработка телеграмм в ЦКС

Приём сообщений. Последовательные телеграфные символы, поступающие в АС из каналов связи в  коде МТК-2, преобразуются в телеграфные знаки, которые накапливаются в индивидуальных регистрах накопления.  Знаки формируются методом сканирования средней части посылок. Аппаратура сопряжения, с помощью мультиплексного канала, параллельным кодом передаёт знаки в ОЗУ (2 буфера). Буферы работают поочерёдно: пока происходит заполнение одного , другой обрабатывает заказы. Каждому знаку в буфере выделена ячейка (2 байта). Из поступивших в буфер знаков формируются блоки сообщений по 59 знаком в каждом.

СКС заканчивает приём сообщения при получении условных знаков конца сообщения.

Обработка сообщений. После приёма знака конца предзаголовка производится анализ предзаголовка по формату и содержанию в соответствии с алгоритмом. При обнаружении искажений СКС не принимает дальше сообщение, аннулирует полученную часть и выдаёт в канал связи служебное извещение.

Каждому сообщению в ОЗУ выделяется строка в таблице сообщений, равной 32 байтам. В неё записываются все необходимые данные для обработки: номер канала, маршрутный индекс, длина сообщения, адрес его в ОЗУ.

В соответствии с маршрутным индексом сообщение ставится в очередь на направление выдачи.

Составление архивов телеграфных сообщений. Архивы телеграфных сообщений составляются для обеспечения автоматического повтора текстов и последних телеграмм и хранения текстов телеграмм в течение определённого времени.

В СКС предусмотрен текущий архив текстов телеграмм, а также хранимый архив.

Каждому сообщению после его приёма присваивается  станционный номер, и сообщение записывается на НМД. Переданные в каналы связи телеграммы остаются до его заполнения. Затем содержимое текущего архива переписывается на НМЛ. Магнитная лента, снятая с НМЛ, хранится установленное время в КСС.

Передача сообщений. Перед непосредственной выдачей сообщения из СКС происходит подготовка его к выдаче. Она осуществляется для первого в очереди сообщения при наличии свободного канала. Подготовка к выдаче предусматривает:

- считывание его с НМД,

- формирование служебных извещений,

- формирование предзаголовка и знаков конца телеграммы,

- подготовку необходимой информации для пересылки знаков в буфер выдачи.

В ОЗУ для каждого модуля АС выделено 2 буфера. Выдача из ОЗУ знаков в АС производится по команде из программы. Информация в каналы выдаётся синхронно, после заполнения регистров. При передаче сообщения АС осуществляет обратное преобразование знаков в последовательность телеграфных посылок. После выдачи сообщения в исходящем журнале формируется запись по выходным данным. После этого информация о выданном сообщении стирается из ТС, освобождая ОЗУ.

        Меры по сохранности информации. Сохранность имеющейся в СКС информации обуславливается надёжным функционированием станции. Надёжное функционирование станции зависит от безотказной работы оборудования, способности станции сохранять работоспособность при сбоях и перегрузках.

         Надёжное функционирование оборудования обеспечивается наличием 2-х ветвей и соответствующими программными средствами.

         К специальным мерам по сохранности информации относятся:

- применение метода слежения за последовательностью нумерации всех сообщений;

- наличие дополнительного внутрицентрового номера;

- защиту таблиц коммутации и других массивов от повреждения.

Вопросы для самоконтроля

1. Перечислите основные эксплуатационно-технические характеристики ЦКС.

Бесплатная лекция: "Лекция 14. Система проектирования MAX-PLUS II" также доступна.

2. В чем отличие режимов параллельной и разделенной нагрузки?

3. Поясните функциональную схему ЦКС

4. Изложите основные этапы обработки телеграмм в ЦКС.

5. Поясните структурную схему вычислительного комплекса.

6. Алгоритм взаимодействия с оконечным пунктом, с сетью коммутации каналов, ЦКС-ЦКС.

7. Поясните формат сообщения при передаче из ОП в ЦКС.
