ЛЕКЦИЯ 16
Методологические основы идентификации опасностей
Для идентификации опасностей рекомендуется использовать следующие методы анализа риска:
– Экспертные методы оценки опасностей по принципу : "Что будет, если...?"; проверочный лист; комбинацию методов "Что будет, если...?" / проверочный лист и др.;
– анализ видов, последствий и критичности отказов;
– анализ опасностей как источников снижения работоспособности ТС;
– анализ дерева отказов; анализ дерева событий (причинно-следственных связей между событиями, опасностями и отказами );
Рассмотрим оценочные алгоритмы применительно к каждому из методов.
Метод1. Экспертные методы оценки ситуаций по принципу "Что будет, если...?"; проверочный лист; комбинация этих методов и др. (приложение) относятся к группе качественных методов оценки опасности, основанных на изучении соответствия условий эксплуатации объекта или проекта действующим требованиям промышленной безопасности. Эти методы заключаются в привлечении специалистов для высказывания суждений о проблеме и последующем сведении результатов и предложений в систематизированные таблицы и графы, на основе которых делаются выводы о безопасности объектов.
Эти методы наиболее просты (особенно при обеспечении их вспомогательными формами, унифицированными бланками, облегчающими на практике проведение анализа и представление результатов), недороги (результаты могут быть получены одним человеком в течение одного дня) и наиболее эффективны при исследовании безопасности хорошо изученных объектов с известной технологией или объектов с незначительным риском крупной аварии.
Ограниченность применения этих методов анализа риска связана с тем, что они не указывают на уязвимость отдельных стадий производства. Даже когда из них с очевидностью следует, что отказ того или иного элемента системы или процесса может привести к серьёзному ущербу, без привлечения дополнительных источников данных, нельзя понять, насколько такая ситуация вероятна. Поэтому для полноты информации о безопасности процессов требуются сведения о частоте и тяжести прошлых убытков.
Рекомендуемые материалы
Метод 2. Анализа видов опасностей , последствий и чрезвычайности отказов. Он преследует своей целью повышение безопасности эксплуатации технических систем для жизни и здоровья людей и окружающей среды путём выявления возможных критических отказов и выработки конструктивно-технологических и эксплуатационных мер, направленных на снижение вероятности и тяжести возможных последствий таких отказов ( опасностей )
Чаще всего он представляет комбинацию методов качественного анализа возможных видов и последствий отказов и количественного анализа чрезвычайности отказов .
В результате составляется перечень опасных элементов конструкций и технологических процессов изготовления изделия. В этот перечень включаются те элементы, тяжесть последствий которых в количественном выражении превосходит установленный уровень; любой отказ которых неизбежно вызывает полный отказ изделия в целом.
При качественном анализе возможных видов опасностей и последствий отказов тяжесть последствий отказов оценивают приближенно с учётом следующих факторов: возможного ущерба персоналу (гибель, травмы); экологического, материального ущерба; скорости развития неблагоприятных последствий отказов.
Такие процедуры выполняются при проектировании нового объекта, изменении технологических процессов, ужесточении требований безопасности и экологичности, расширении сферы применения объекта, при его модернизации и т. д.

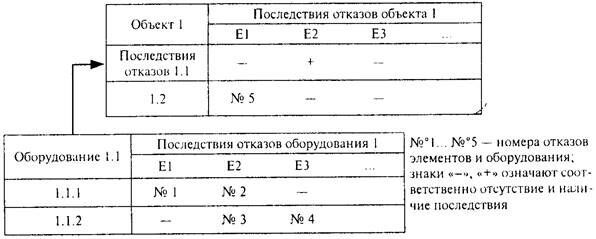

Наиболее удобная форма проведения анализа – матричная.

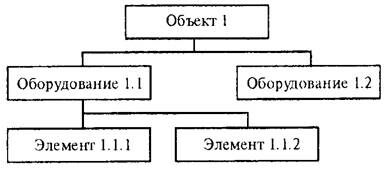

Структурная схема объекта
Проверку рекомендуется дополнять частотным анализом, при котором в качественной форме учитывается возможная частота (вероятность) наступления отказа. В таблице выше приведены рекомендуемые показатели (индексы) уровня и критерии критичности по вероятности и тяжести последствий отказа (события) по категориям I – IV.
При количественном анализе выделяют четыре группы, которым может быть нанесен ущерб от аварии , как последствия отказа ТС: персонал, население, окружающая среда, материальные объекты (оборудование и сооружения промышленного предприятия и близлежащих населенных пунктов).
При этом используют следующие критерии отказов по тяжести последствий:
– катастрофический (категория I) – приводит к смерти людей, наносит существенный ущерб объекту и невосполнимый ущерб окружающей среде;
–чрезвычайный, критический (некритический) (категории II, III) – угрожает (не угрожает) жизни людей, потере объекта, окружающей среде;
– с пренебрежимо малыми последствиями (категория IV) – не относящимися по своим последствиям ни к одной из первых трех категорий.
Для оценки последствий аварий и отказов применяют следующие категории отказов (степени риска отказа):
А – обязателен детальный анализ риска, требуются особые меры безопасности для снижения риска;
В – желателен детальный анализ риска, требуются меры безопасности;
С – рекомендуется проведение анализа риска и принятие мер безопасности;
Д – анализ и принятие мер безопасности не требуются.
Таблица 2
Частотно-значимая матрица "вероятность – тяжесть последствий"
Ожидаемая частота возникновения (1 / год) иассоциируемая вероятность наступления события | Категория тяжести последствий | |||||
I | II | III | IV | |||
Частый отказ | > 1 | P > 0,2 | А | А | А | С |
Вероятный отказ | 1 – 10-2 | 0,1 < P < 0,2 | А | А | В | С |
Возможный отказ | 10-2 – 10-4 | 0,01 < P < 0,1 | А | В | В | С |
Редкий отказ | 10-4 | 0,001 < P < 0,01 | А | В | С | Д |
Практически невероятный отказ | < 10-4 | P < 0,01 | В | С | С | Д |
Причины отказов- опасности , попадающие в группу А, подлежат безусловному устранению при проектировании путем изменения конструкции, увеличения соответствующих запасов прочности, устойчивости и т. п., смягчения условий эксплуатации и пр. Причины отказов, попавших в группы В и С, требуют дальнейшего анализа, должны быть уточнены механизмы отказов, характер деградационных процессов и другие факторы, важные для более полного описания отказа. В результате могут быть приняты решения о доработке оборудования, изменении регламента технического обслуживания и ремонта, увеличении частоты и глубины диагностирования или другие корректирующие меры. Отказы групп В и С вносятся в специальный перечень для последующего анализа и контроля. Причины отказов группы Д не требуют дополнительного анализа.
Анализ критичности отказов
Вторая фаза выполнения анализа предполагает количественную оценку критичности отказов. В настоящее время предложено несколько основных методов оценки критичности, которые закреплены в соответствующих национальных стандартах, например германском стандарте автомобильного союза УОА, военном стандарте США М1Б-8ТО 1629 А и др.
Согласно германскому стандарту VDA АВПКО подразделяют на два вида: АВПКО конструкции и АВПКО процесса.
Цель АВПКО конструкции выделить наиболее значимые потенциальные отказы с учётом ожидаемой частоты их появления, возможных процедур их предотвращения в эксплуатации и тяжести последствий.
Простой табличный метод расчёта критичности отказов элементов сложных систем рекомендуется различными фирменными стандартами.
Критичность Сi i-го элемента объекта рассчитывают по формуле
Сi = B1i B2i B3i

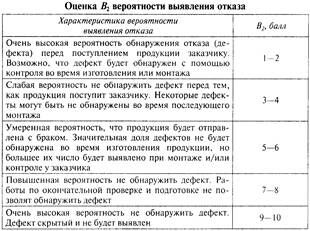

где B1i – оценка частоты (вероятности) наступления потенциального отказа i-го элемента; B2i – оценка вероятности выявления отказа (дефекта) i-го элемента до его проявления у потребителя; B3i – оценка тяжести последствий отказа (дефекта) i-го элемента.
Значения Bi находят по соответствующим таблицам, которые разрабатываются заранее по данным предыдущих исследований.

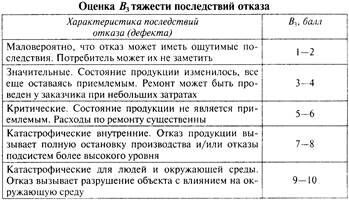

В таблицах приведены значения Bi, рекомендованные французской фирмой ЕСТМ для оборудования ядерно-энергетического комплекса.
Выделение наиболее значимых отказов осуществляется путём сравнения критичности i-го отказа Сi, с некоторым предельным значением Скр.
Если Сi > Скр отказ признается значимым (критическим) и подлежит обязательному устранению. Если Со < Сi < Скр, то необходимы корректирующие меры для уменьшения критичности, например изменение регламента технического обслуживания и ремонта. Отказы такого типа заносятся в соответствующий перечень для последующего анализа и контроля.
Обычно, предлагается Скр = 125 = 5 ´ 5 ´ 5.
Метод 3. Идентификация опасностей. Метод анализа опасностей как источников снижения работоспособности ТС. В рамках этого метода исследуется влияние отклонений технологических параметров процессов (температуры, давления и др.) от регламентированных режимов с точки зрения возникновения опасности.

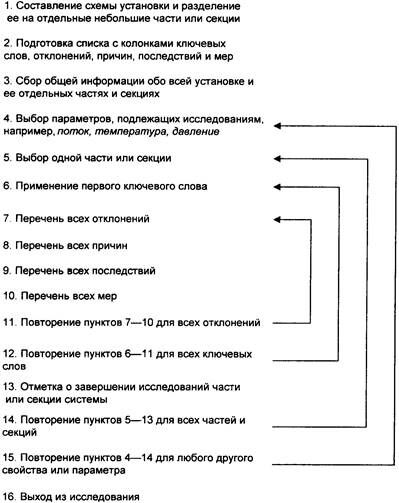

Основная идея в этом случае заключается в том,чтобы произвести разделение сложных производственных систем на отдельные более простые и легко анализируемые части. Технологически этот метод разделяется на четыре последовательных этапа, на каждом из которых следует ответить на свой ключевой вопрос:
1-й этап — каково назначение исследуемой части установки или процесса?
2-й этап — в чем состоят возможные отклонения от нормального режима работы?
3-й этап — в чем причины отклонений?
4-й этап — каковы последствия отклонений?
1 этап – определение назначения устройства.

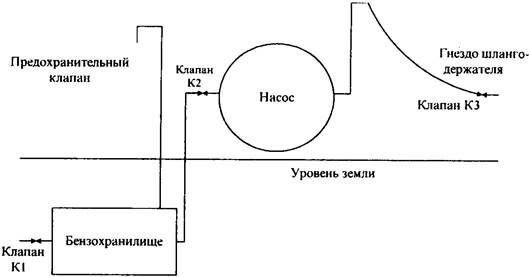

Произведём, например, краткий анализ безопасности хранения топлива в подземных ёмкостях бензозаправочных автомобильных станций. Ёмкость оборудована насосом, вентилями и клапанами, а также уровнемером. .
Назначение – подземное хранение бензина и заправка автотранспорта.
Но это всего лишь общая формулировка. Необходимо решить, какие особенности системы надо исследовать, например, : поток топлива через систему, давление, объём или какие-либо другие её характеристики, отклонение значений которых от нормы может привести к аварии или к невыполнению установкой своего назначения.
В рассматриваемом случае основная характеристика – это поток бензина из ёмкости в автомобиль.
Второй этап – выявление отклонений. Для этого следует выбрать ключевые характеристики -слова: "нет", "больше", "меньше", "так же, как", "другой", "иначе, чем", "обратный" и т. п. Применение ключевых понятий - характеристик -слов помогает исполнителям выявить все возможные отклонения.

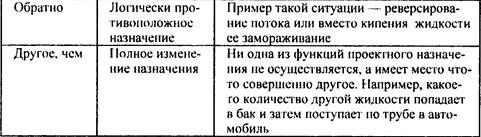

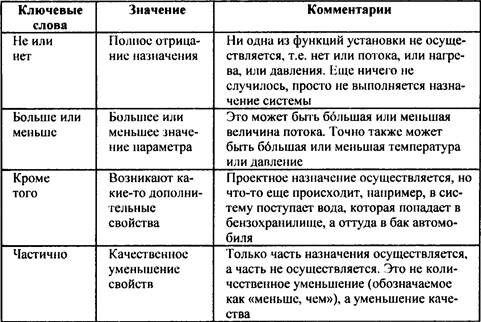

Примерное содержание ключевых слов следующее:
Ключевые слова предназначены для того, чтобы подсказать пользователю системы различные возможные ситуации, с которыми он может столкнуться в процессе её эксплуатации.
Третий и четвёртый этапы – анализ причин и последствий отказов. После того как назначение системы определено, следует установить все нежелательные ситуации, которые могут произойти с ней. Каждая возможная причина должна быть пронумерована, и под этим номером должны быть указаны возможные последствия и меры, которые необходимо принять.

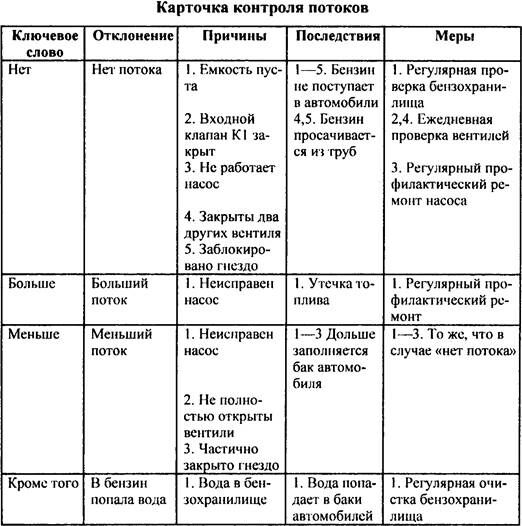

Очень важно быть уверенным, что ничего не пропущено. Если система сложная, т. е. состоит из множества компонентов, например, клапанов, баков, трубопроводов и т. д., то очень трудно что-либо не пропустить. Чтобы избежать этого, полезно вести специальную контрольную карточку потоков, которая будет служить руководством и проводником в процессе исследований.
В этой карточке просто отмечаются различные этапы исследования, и использование ее позволяет уменьшить возможность пропустить какую-нибудь секцию установки или процесса. После того как весь процесс анализа завершен, на карточке делается пометка, что все секции и части системы проверены.
Некоторые выводы:
Обратите внимание на лекцию "39 Фиксация показаний допрашиваемых".
Преимущества метода идентификации опасностей:
1. Возможные риски выявляются очень детально. Маловероятно, что при таком подходе можно что-либо существенное упустить, при условии, что исследование выполняется компетентными специалистами.
2. Метод позволяет также подробно проанализировать отдельные части или секции сложной системы, что едва ли можно достичь без ее предварительного структурирования.
Недостаток метода заключается в значительных затратах времени на проведение полного комплекса исследований. В результате подобные исследования обходятся довольно дорого.
