Графоаналитический расчет режима усиления транзистора при помощи входных и выходных характеристик
Графоаналитический расчет режима усиления транзистора при помощи входных и выходных характеристик. Нагрузочная прямая.
Наличие резистора в К или Э переводит транзистор в динамический режим, , . Пусть входной сигнал , где - постоянная составляющая;
- амплитуда вх. сигнала.
Схема ОЭ:
:По второму закону Кирхгофа:

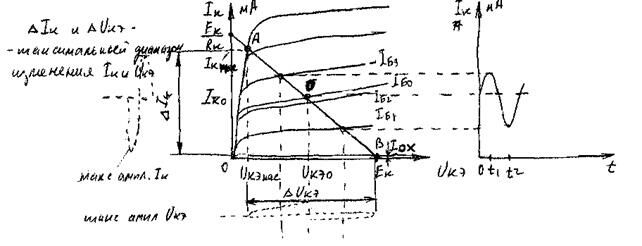

. Полученное уравнение прямой носит название нагрузочная прямая. Нагрузочная прямая строится на выходных статических характеристиках транзистора и является выходной динамической характеристикой, которая показывает геометрическое место точек , описывающее зависимость между током коллектора и напряжением при усилении входного сигнала и при наличии нагрузки в выходных цепях. Различают нагрузочную прямую по переменному току и по постоянному.
.
Т рабочая точка, выбираемая на середине . Выходное напряжение в противофазе с входным напряжением.
Рекомендуемые материалы
Входная динамическая характеристика практически совпадает с входной статической характеристикой транзистора, поэтому её специально не строят.
Вместе с этой лекцией читают "Демокрит - первый энциклопедический ум".
Выходная динамическая характеристика по переменному току или напряжению в основном называют нагрузочная прямая по переменному току.
Т.к. Схема замещения по перемен. току.

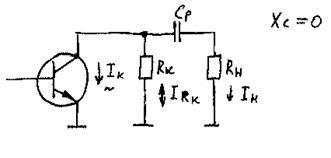

Таким образом получаем новое сопротивление нагрузки по переменному току : . Следовательно, нагрузочная прямая для будет нагрузочной прямой по переменному току.
!;
;
Рабочая точка отклоняется от центра отреза ;
