Принципы построения усилительных схем
Принципы построения усилительных схем.

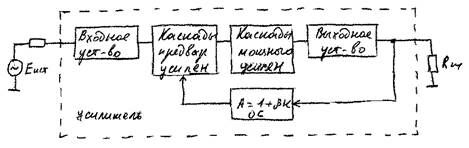

Любой из элементов в структурной схеме может присутствовать во множественном числе, а может вообще отсутствовать.
Входное устройство предназначено для:
1. передачи сигнала от источника сигнала на последующие каскады;
Информация в лекции "Отраслевая структура экономики России" поможет Вам.
2. согласования сопротивлений;
3. симметрирования входа;
4. разделения переменной и постоянной составляющих.
Выходное устройство выполняет те же функции, что и входное устройство, только по отношению к нагрузке.
Каскады предварительного усиления предназначены для усиления сигналов до величины, необходимой для подачи на вход усилителя мощности.
Каскады мощного усиления служат для обеспечения заданной мощности в заданном сопротивлении нагрузки.
