[gl] Тема 5. Защита сооружений связи от внешних электромагнитных влияний. Источники опасных и мешающих влияний.[:]

На соединительные и абонентские линии ГТС могут оказывать влияние следующие посторонние источники: высоковольтные линии электропередачи (ЛЭП); электрифицированный железно­ дорожный транспорт (эл. ж. д.); передающие радиостанции; про­мышленные установки различного назначения.

По интенсивности и характеру воздействия внешних источни­ков на линии связи влияния разделют на опасные и мешающие.

Опасными влияниями называют такие влияния, при которых напряжения и токи, возникающие в цепях связи, могут создать опасность для здоровья и жизни абонентов и работников эксплуа­тации, а также вызвать повреждение аппаратуры, приборов, кабе­ля  связи.

Мешающие влияния проявляются в телефонных цепях и кана­лах связи в виде шумов, тресков, нарушения или ухудшения каче­ства связи.

Первые два источника могут оказывать как опасные, так и мешающие влияния, последние два - только мешающие влияния. Наибольшее воздействие на линии ГТС оказывают высоковольт­ные линии электропередачи и электрифицированные железные дороги, которые вместе принято называть линиями высокого на­пряжения (ЛВН). Вокруг провода ЛВН создается интенсивное электромагнитное поле, которое вследствие электромагнитной индукции вызывает в линии связи посторонние напряжения и токи. Обычно при оценке влияния ЛВН на линии связи рассмат­ривают раздельно воздействие электрического и магнитного по­лей. Электрическое поле вызывает электрическое влияние, а маг­нитное поле - магнитное влияние.

Электрическому влиянию, обусловленному наличием в ЛВН переменного электрического напряжения, подвержены в основ­ном цепи воздушных линий связи. Подземные и подвесные кабе­ли связи не подвержены электрическому влиянию, так как сило­вые линии электрического поля экранируются поверхностью зем­ли и металлической оболочкой (экраном) кабеля.

Магнитному влиянию, обусловленному протекающими по проводам ЛВН токами, подвержены как воздушные, так и кабель­ные линии связи. В нашей стране для передачи электрической энергии в основном применяются трехфазные ЛЭП переменного тока промышленной частоты 50 Гц и напряжением от 3 до 750 кВ. Дря передачи энергии на большие расстояния (более 1000 км) используются также ЛЭП постоянного тока с рабочим напряже­нием 400...1500 кВ. Высоковольтные линии передачи бывают воздушные и кабельные. Кабельные ЛЭП оказывают меньшее влияние, так как сказывается экранирующее действие кабельных оболочек. В зависимости от режима работы ЛЭП делятся на симметричные и несимметричные. Симметричные ЛЭП характери­зуются одинаковыми напряжениями и токами в проводах. Такие линии не имеют остаточных напряжений и токов в земле. К сим­метричным линиям относятся трехфазные ЛЭП с заземленной (нейтральная точка линейных трансформаторов заземлена) и изо­лированной нейтралью, а также двухпроводные линии.

В несимметричных линиях передачи в качестве одного из ра­бочих проводов используется земля. К таким линиям относятся:

Рекомендуемые материалы

- ЛЭП напряжением более 35 кВ, работающие в неполнофаз­ном режиме по схеме «два провода - земля»;

- электрифицированные железные дороги (эл. ж. д.), работаю­щие на переменном токе промышленной частоты 50 Гц;

- контактные сети эл. ж. д. и городского электротранспорта (трамвай, метро), питающиеся от постоянного тока.

На контактных сетях городского электротранспорта питаю­щее напряжение достигает 600... 800 В, на эл. ж. д. постоянного тока - 3,3...3,7 кВ, на эл.ж.д. переменного тока - 25 кВ.

При рассмотрении влияния на линии связи различают сле­дующие режимы работы ЛВН: нормальный, вынужденный, ава­рийный.

Нормальный режим работы характеризуется условиями, при которых ЛВН работает постоянно.

Вынужденныд режим - это режим, при котором ЛВН работа­ет ограниченное время (как правило, не более 2 ч) в несиммет­ричном режиме (например, неполнофазный режим трехфазной ЛЭП или одностороннее питание контактной сети эл. ж. д. при временном отключении одной из смежных тяговых подстанций).

Аварийный режим имеет место при обрыве фазового провода трехфазной ЛЭП или контактного провада эл. ж. д. При этом в ЛЭП возникают либо высокое напряжение относительно земли (ЛЭП с изолированной нейтралью), вызывающее большое элек­трическое влияние, либо токи короткого замыкания (ЛЭП с за­земленной нейтралью), вызывающие магнитное влияние. Наибольшее влияние на линии связи оказывают несимметрич­ные ЛВН, так как напряженность электромагнитного поля около несимметричной линии существенно больше, чем у симметрич­ной. В нормальном режиме работы несимметричные ЛВН могут оказывать как мешающие, так и опасные влияния; при этом опас­ные напряжения незначительны. В случае вынужденного и осо­бенно аварийного режимов работы влияние на линии связи резко возрастает.

Если на линии связи в качестве обратного провода использу­ется земля, то тяговые сети эл. ж. д. и трамвая (у которых прямым проводом является контактный провод, а обратным - рельсы, плохо изолированные от земли) наряду с электрическим и маг­нитным влияниями создают гальваническое влияние. Гальваниче­ское влияние обусловлено разностью потенциапов между точками земли, в которых размещены рабочие заземления линии связи. На линиях ГТС однопроводные цепи практически не ислользуются, поэтому гальванические влияния можно не учитывать.

Из вышеизложенного можно сделать вывод, что кабельные линии ГТС могут быть подвержены опасному и мешающему маг­нитным влияниям, которые и следует учитывать при проведении расчетов.

Основные меры защиты на линиях связи от опасных и ме­шающих влияний: применение кабелей связи с оболочками, имеющими повышенный экранирующий эффект; включение раз­рядников и предохранителей; включение редукционных транс­форматоров; прокладка вдоль кабеля металлических тросов.

Экранирование кабелей связи. Экранирование является одной из основных мер защиты от опасных и мешающих влияний. Металлические оболочки (экраны) полностью защищают кабель­ные цепи связи от внешних электрических полей и частично сни­жают влияние магнитных полей. Физическая сущность экраниро­вания металлической оболочки кабеля основана на создании ин­дуцированными линиями высокого напряжения токов в оболочке встречного магнитного поля, которое частично компенсирует ос­новное влияющее поле. Эффективность экранирования кабель­ных экранов оценивается коэффициентом экранирования, кото­рый в диапазоне низких частот называют коэффициентом защит­ного действия (КЗД). Применительно к влиянию ЛВН на кабели связи в диапазоне низких частот КЗД определяется как отноше­ние ЭДС, наводимой в жилах кабеля при наличии экрана, к наво­Димой ЭДС при отсутствии экрана. Различают идеальный и ре­альный КЗД. Идеальный КЗД соответствует идеальному заземле­нию, а реальный - конечному значению сопротивления заземле­ния. Для тонального диапазона частот идеальный КЗД.                                                                         Из формулы (7.9) видно, что для уменьшения КЗД (улучшения экранирования) необходимо уменьшать активное сопротивление и повышать индуктивность экранирующих покровов. Для обеспечения надежного экранирования необходимо строго выполнять нормы на величину сопротивления заземления экранов, так как чем меньше сопротивление заземления, тем тучше экранирование.

Следует отметить, что такую же физическую основу имеет и экранирование рельсов железных дорог, грозозащитного троса ЛЭП, различного рода трубопроводов, которые на участках сближения ЛВН и линий связи проходят параллельно.

Существующие конструкции кабелей ГТС со свинцовыми оболочками (кабели ТГ, ТБ) и полиэтиленовыми оболочками с ленточными алюминиевыми экранами (кабели ТПП, ТПЛБ) имеют сравнительно большие КЗД на частоте 50 Гц: для небронированных кабелей S=0,99...0,6, а для бронированных S=0,96...0,3. Следовательно, эти кабели не всегда обеспечивают высокую защищенность от опасных напряжений и токов в зоне повышенного электромагнитного влияния. Существенно снизить (улучшить КЗД кабелей связи можно заменой свинцовых оболочек алюминиевыми (КЗД уменьшается в 7...8 раз). Поэтому для зон повышенного электромагнитного влияния ЛВН рекомендуется использовать кабели связи с алюминиевыми оболочками. В настоящее время на ГТС для организации протяженных межстанционных соединительных линий широко используют высокочастотный кабель МКСАШп-4х4-1,2. Для каблирования телефонных узлов в местах скопления большого количества ЛВН (например, на территории мощных электростанций) и для организации низкочастотных межстанционных соединительных линий в зоне повышенного влияния целесообразно использовать специально выпус­каемые для таких целей кабели, имеющие алюминиевую оболочку и броню, защищенные полиэтиленовым шлангом.

Защита с помощью разрядников и предохранителей. На телефонных сетях для защиты от опасных напряжений и токов аппаратуры АТС, телефонных аппаратов абонентов и кабелей связи широкое применение находят разрядники и предохраните­ли. На городских телефонных сетях разрядники и предохранители устанавливают на кроссах, которые являются на телефонных станциях местом соединения линейных и станционных кабелей. На кроссе обеспечивается возможность подключения к абонент­ским и соединительным линиям с целью проведения измерений и проверок в сторону линии и в сторону станции при определении места повреждения.

Для защиты от высоких напряжений, возникающих на линии связи, между проводом и землей включают разрядник. Защитная функция разрядника заключается в полном или частичном преобразовании энергии электрического поля наведенной волны, опас­ной своим высоким потенциалом, в энергию магнитного поля снизким напряжением относительно земли. Основными рабочими элементами разрядника являются электроды, отделенные друг от друга искровым промежутком.

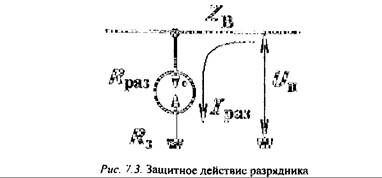

При возникновении на разряднике высокого напряжения час­тотой 50 Гц или импульсного напряжения при грозовых разрядах с амплитудой, превышающей напряжение его зажигания, проис­ходит пробой искрового промежутка (рис. 7.3). Тогда через раз­рядник потечет разрядный ток

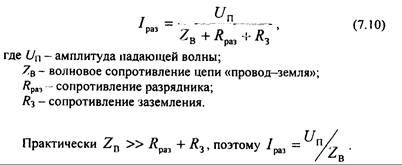

При отекании разрядного тока наведенное напряжение уменьшается до величины падения напряжения на разряднике и заземлителе:

Отсюда следует, что защитное действие разрядника возрастает с уменьшением сопротивлекия заземления. Поэтому очень важ­ным условием надежной работы разрядников является строгое соблюдение норм на сопротивление заземления. На сетях ГТС используют в основном угольные двухэлектродные разрядники типа УР-500 с номинальным напряжением зажигания 500 В и га­зонаполненные трехэлектродные разрядники типа Р-27 с номи­нальным напряжением зажигания 350 В.

Для защиты оборудования и обслуживающего персонала АТС от опасных токов на абонентских линиях в разрыв проводов свя­зи включают предохранители. Предохранители бывают линейные и станционные. Линейные предохранители типа СН-1 (спираль­ные с ножевыми контактами) и СК (спиральные с коническими контактами) рассчитаны на величину тока 1 А. Станционными предохранителями являются термические катушки, устанавли­ваемые на кроссе. Термические катушки рассчитаны на ток 0,25 А (ТК-0,25) и 0,3 А(ТК-0,3). Они отключают оборудование стан­ции от проводов линии связи в случае сообщения последних с проводами электросети с напряжением ниже напряжения зажигания установленных разрядников. Термокатушки являются предо­хранителями многократного действия.

Электрическая защита в кроссе и абанентских пунктах необ­ходима при подземной прокладке кабеля на открытой местности, при подвеске кабеля, в случае использования смешанных линий, состоящих из кабеля и воздушной линии. Следует отметить, что в связи с использованием на ГТС кроссового оборудования им­портных поставок и внедрением квазиэлектронных и электронных АТС электрическая защита на основе угольных разрядников и термокатушек подлежит замене на более совершенные устрой­ства защиты. Вместо угольных разрядников и предохранителей применение двухэлектродных миниатюрных газонаполненных разрядников с напряжением зажигания 90, 240 и 350 В. Эти разрядники имеют замыкатели в виде плав­ких шайб, колец или пружинных контактов, которые обеспечива­ют в аварийных ситуациях замыкание проводов связи на землю.

По сравнению с электромеханическими, квазиэлектронные и электронные АТС более чувствительны к внешним перенапряже­ниям. IIоэтому для этих АТС может предусматриваться дополни­тельная, так называемая вторичная ступень защиты, которая реа­лизуется непосредетвенно в оборудовании АТС.

Защита от магнитного влияния ЛВН с помощью редукци­онных (компенсирующих) трансформаторов (PT). Включение PT позволяет снизить (улучшить) величину коэффициента защит­ного действия металлической оболочки кабеля связи. На ГТС наиболее целесообразно  использовать РТ в местах сближения с ЛВН высокочастотных межстанционных соединительных линий. Снижение КЗД достигается за счет повышения индуктивной свя­зи между металлической оболочкой и жилами кабеля путем включения в линию PT с коэффициентом трансформации, равным единице. Первичная обмотка трансформатора из медного провода включается в разрыв оболочки, а вторичная обмотка выполняется из сердечника того же кабеля, что и защищаемый, но со снятой оболочкой. Сечение провода первичной обмотки выбирается не меньше эквивалентного сечения металлической оболочки.

Коррозия подземных кабелей связии меры защиты от коррозии.                                                                                                                                                                                                                                                                                                                                                                                                                Коррозия - это разрушение металла кабельных оболочек вследствие их химического или электрохимического взаимодей­ствия с окружающей средой. Главным признаком коррозии под­земных кабелей связи является появление на их оболочках раз­рушенных участков в виде пятен, язв, трещин, воронок, сквозных повреждений и т. д.

В зависимости от условий протекания коррозионного процес­са различают следующие основные виды коррозии: межкристал­литная, почвенная (электрохимическая) и коррозия блуждающими токами.

Межкристаллитная коррозия возникает по причине ослабле­ния молекулярных связей между отдельными кристаллитами (зер­нами) металла, в результате чего на металлической оболочке кабеля появляются мелкие трещины. Чаще всего межкристаллит­ной коррозии подвергаются кабели в местах возможной вибрации (при прокладке кабеля вблизи рельсовых путей железных дорог и трамвая, вблизи шоссейных дорог с интенсивным движением транспорта, по мостам), а также при длительной транспортировке кабеля на барабанах.

Кабели ГТС наиболее интенсивно подвергаются почвенной коррозии и коррозии блуждающими токами. Рассмотрим более подробно эти виды коррозии.

Почвенная коррозия - это электрохимическое разрушение ме­талла оболочки кабеля, вызываемое действием окружающей сре­ды (почвы, грунтов, грунтовых и других вод). Скорость протекания почвенной коррозии зависит от содержания в почве солей, кислот, щелочей, органических веществ, от влажности и структу­ры грунта, соприкасающегося с кабельной оболочкой, от нерав­номерности доступа кислорода к оболочке.

Все процессы коррозии металлов в земле обусловлены пере­мещением ионов в электролите, которым являются в данном слу­чае водные растворы кислот, щелочей, солей в земле, и соответ­ственным перемещением электронов в самом металле. Каждый металл характеризуется своим электрохимическим потенциалом, который зависит от свойств металла. Величина электрохимического патенциала является показателем степени перехода ионов металла в электролит. Чем больше абсолютная величина отрица­тельного электрохимического потенциала, тем менее прочно он удерживает свои ионы и тем больше подвергается коррозии.

Почвенная коррозия проявляется в основном в виде макро­гальванических пap и контактных гальванических пар.

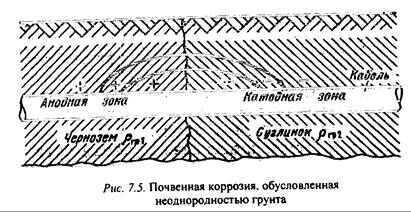

Макрогальванические пары образуются на проложенном в грунте или телефонной канализации кабеле вследствие различия удельного сопротивления, химического и структурного состава грунта и неравномерности доступа кислорода в разных точках кабеля по длине. В результате этого потенциалы кабельной обо­лочки относительно окружающей среды становятся разными и возникают гальванические пары, вызывающие протекание токов от точек оболочки с большими потенциалами к точкам с меньши­ми потенциалами (рис. 7.5).

 В местах протекания тока оболочка имеет положительный по­тенциал. В этих местах образуется так называемая анодная зона. Здесь происходит переход от электродной проводимости в метал­е к ионной в электролите. Именно в анодных зонах и коррозиру­ет кабельная оболочка. В местах, где токи входят в оболочку, об­разуется катодная зона, имеющая отрицательный потенциал от­носительно окружающей среды. Здесь кабель не подвергается коррозии. Макрогальванические пары характеризуются тем, чтоанодные и катодные зоны находятся на сравнительно большом расстоянии друг от друга. Это позволяет проводить измерения потенциалов в различных точках оболочки. Различные металлы в разной степени подвергаются коррозии в грунтах. Свинцовые оболочки в большей степени коррозируют в щелочных средах (зола, известняки), алюминиевые оболочки сильно подвергаются коррозии и в щелочных, и в кислотных сре­дах. Для стальных оболочек наиболее опасными являются ки­слотные среды (чернозем, торфяники, солончаки). Наиболее ак­тивно коррозия протекает в грунтах, удельное сопротивление ко­торых невелико. Это объясняется тем, что при малом сопротивле­нии грунта токи с оболочки стекают более интенсивно.                                                                                                                                                  Контактные гальванические пары в кабелях могут возникать в местах монтажа соединительных муфт. При этом анодные и катодные зоны располагаются в непосредственной близости друг к друry, т. е. контактируют. Металлы с более отрицательными электрохимическими потенциалами становятся здесь анодом и начинают разрушаться со значительно большей скоростью. Ме­таллы с менее отрицательными или положительными потенциа­лами разрушаются с меньшей скоростью, так как играют роль катодов. Наиболее опасными являются контактные пары свинец-­алюминий и сталь-свинец.

Коррозия блуждающими токами - это электрохимическая коррозия металла под воздействием блуждающих токов, основ­ным источником которых является электрифицированный транс­порт: электрифицированные железные дороги, трамвай, метропо­литен, питающиеся от постоянного тока. Схема, показывающая распределение блуждающих токов, показана на рис. 7.6.

Лекция "18. Последовательные и параллельные реакции" также может быть Вам полезна.

                                                                            От тяговой подстанции тяговый ток I_T по контактному проводу через токоприемник подводится к тяговым двигателям электро­привода. Пройдя тяговые двигатели, ток I_р через колеса электро­воза и рельсы возвратится к минусовой шине питающей подстан­ции. Так как рельсовые пути плохо изолированы от земли, то зна­чительная часть тока ответвляется в землю. Это и есть блуждаю­щие токи. Растекаясь по земле и встречая на своем пути кабели связи, удельное сопротивление оболочек которых много меньше удельного сопротивления земли, блуждающие токи I_Б попадают на оболочку, распространяются по ней и в зоне, близкой  к пи­тающей подстанции, стекают с кабельной оболочки в землю и попадают на минусовую шину подстанции. Блуждающие токи могут достигать нескольких сотен и даже тысяч ампер. Из рис. 7.6 видно, что анодная зона находится вблизи тяговой подстанции, а катодная зона перемешается вместе с перемещением электровоза, т. е. она распределена по всей трассе сближения кабеля с рельсовыми путями. В реaльных условиях на линии бывает несколько электролитов. Кроме того, в городских условиях возможно одно­временное воздействие нескольких независимых источниковблуждающих токов. Поэтому на трассе сближения кроме анодной и катодной зон может иметь место знакопеременная зона, в кото­рой знак потенциала кабеля по отношению к окружающей среде меняется во времени. Переменный характер токов, стекающих с рельсов, обуслов­ливает переменный характер блуждающих токов, а соответствен­но токов и потенциалов на оболочке кабеля. Если определить средний потенциал в каждой точке за определенный период вре­мени, то можно получить усредненную потенциальную диаграм­му, пример которой приведен на рис. 7.6. Коррозия блуждающими токами происходит в анодной зоне и является следствием процесса электролиза, т. е. процесса перехода с анодного участка кабеля ионов металла в почвенный элек­тролит. Коррозия блуждающими токами, как правило, более ин­тенсивна, чем почвенная коррозия. Характерным признаком кор­розии этого вида является язвенный характер повреждений ка­бельных оболочек вплоть до сквозных отверстий. Следует отметить, что в  реальных условиях эксплуатации ка­бельных линий связи могут существовать одновременно все рас­смотренные выше виды коррозии.                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                 Защитные мероприятия от коррозии проводят как на электри­фицированном транспорте, так и на сооружениях связи. На электрифицированном транспорте для уменьшения блуждающих то­ков увеличивают переходное сопротивлении между рельсами и землей. На сооружениях связи защитные мероприятия делятся на две группы - пассивные и активные. Пассивные меры предусматри­вают защиту от коррозии без использования внешних ЭДС. Ак­тивные :меры защиты предусматривают использование внешних ЭДС, обеспечивающих необходимые токи зашиты. К пассивным мерам защиты относятся защитные покровы, накладываемые на металлические оболочки в виде полиэтиленовых или поливинил­хлоридных шлангов (предусматриваются конструкцией кабелей связи), изолирующие муфты, электрический дренаж. К активным мерам защиты относятся катодные станции и протекторы. Защитные покровы в виде полиэтиленовых шлангов в конст­рукции кабелей с aлюминиевыми или стальными гофрированны­ми оболочками, используемых на межстанционных соединитель­ных линиях ГТС могут существенно ослабить или полностью исключить коррозию, так как они препятствуют проникновению в оболочку влаги и оказывают большое сопротивление электриче­скому току. Защитные покровы должны быть по длине сплошны­ми и плотно прилегать оболочке, иначе даже при небольших трещинах в шланга коррозия в месте повреждения резко усилит­ся. Поэтому при монтаже соединительных муфт кабеля необхо­димо тщательно восстанавливать защитные покровы шлангового типа и контролировать их сопротивление изоляции. Изолирующие муфты, позволяющие увеличить продольное сопротивление оболочки, используют для защиты от коррозии стыков кабелей с разными металлическими оболочками, чтобы устранить возникновение гальванических пар, вводов кабелей связи со шланговыми покровами в телефонной станции для контроля сопротивления изоляции шланга, а также кабелей, вы­ходящих за пределы сооружений метрополитена, для уменьшения блуждающих токов. Конструктивно муфты состоят из двух свин­цовых цилиндров, разнесенных на 10 мм и соединенных между собой эпоксидным компаундом.Электрический дренаж применяют в основном для защиты от коррозии блуждающими токами. С помощью установок электро­дренажной защиты блуждающие токи с кабельной оболочки от­водятся к их источнику. Электрические дренажи бывают nрямые и поляризованные. Прямые дренажи имеют одностороннюю про­водимость и включаются только в устойчивых анодных зонах, где отсутствует возможность протекания тока с рельсовых путей на кабель. В знакопеременных зонах используют поляризоаанные дренажи, которые пропускают ток только с кабеля на рельсовые пути. Схема подключения поляризованного электродренажа пред­ставлена на рис. 7.7. Включение электродренажа меняет распре­деление потенциалов в системе «рельсы - земля – кабель», вследствие чего анодная зона, в которой оболочка кабеля разру­шается, заменяется катодной и коррозия замедляется или совсем прекращается. Здесь обеспечивается замена ионной проводимо­сти (переход ионов металла в почвенный электролит) электрон­ной (отвод блуждающих токов с кабеля в рельсовые пути).                                                                                               В работе электрического дренажа большое значение имеет ве­личина дренируемого тока. Чрезмерно  большой ток может влиять на соседние подземные сооружения связи. Поэтому для регулиро­вания и контроля тока в схеме дренажа предусмотрены реостат R и амперметр А. При перегорании предокранителя Пр сигнальное реле СР срабатывает и замыканием своих контактов сигнализиру­ет о нарушении нормальной работы дренажной установки. Катодная защита осуществляется с помощью внешнего ис­точника постоянного тока. Схема катодной защиты представлена на рис. 7.8. Катодная защита может использоваться для защиты от поч­венной коррозии и коррозии блуждающими токами. Принцип катодной защиты заключается в том, что в анодной зоне к обо­лочке кабеля подключают отрицательный полюс источника, а положительный полюс источника заземляют. При этом защищае­мый кабель поддерживается под отрицательным потенциалом по отношению к окружающей среде, вследствие чего он является катодом, а заземлитель - анодом. Ток, текущий от заземлителя к оболочке кабеля, должен создать в земле электрическое поле, значительно большее электрического поля блуждающих токов, стекающих с оболочки в землю. Только в этом случае обеспечи­вается отрицательный потенциал относительно окружающей сре­ды

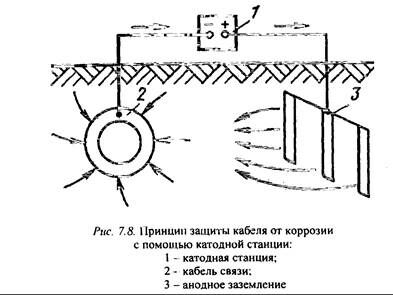

Источник постоянного тока подбирают таким, чтобы он обес­печивал компенсацию анодной зоны на защищаемом участке ка­беля. В качестве источника постоянного тока используют катод­ные станции, которые представляют собой выпрямительные уст­ройства.

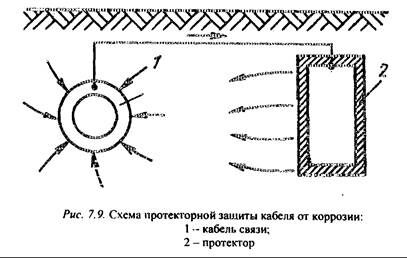

Протекторная защита по принципу работы отличается от ка­тодной только тем, что для создания отрицательного потенциала на оболочке кабеля в анодной зоне защищаемую оболочку соеди­няют не с источником постоянного тока, а с металлическим элек­тродом (протектором). Протектор имеет собственный электрохи­мический потенциал, более отрицательный, чем потенциал ме­талла оболочки. Схема протекторной защиты показана на рис. 7.9.

При протекторной защите потери металла вследствие корро­зии не прекращаются, только коррозионный процесс с защищае­мого кабеля перемещается на протектор. Таким образом, анодная зона с защищаемого кабеля переносится на протектор, который, являясь анодом, разрушается.

 Изготавливают протекторы из магниевых и алюминиевых сплавов. Для уменьшения сопротивления растекания токов про­тектор помещают в специальный активатор, состоящий из смеси гипса, сернокислого натрия и глины. Протекторы обычно имеют форму, цилиндра длиной 500...700 мм и диаметром 150...300 мм. Устанавливают их на расстоянии 2...6 м от кабеля на глубину 0,6... 1,8 м. [kgl]
