Лекция 9. Аппаратурное оформление и практика цианирования
Цианированию подвергают руды, концентраты, промпродукты, хвосты обогащения при содержании золота в них более 0,50 г/т, свободное золото в основном мелкое, тонкое и тонкодисперсное (-70 мкм + 20 мкм и -20 мкм соответственно) либо золото в сростках.
Свободное золото извлекают гравитационными методами. Для предотвращения расплющивания, деформации зерен золота и затирания поверхности свободных золотин рекомендуется раскрытое золото выводить между циклами измельчения гравитационными методами, если золото в сростках с сульфидами - то с применением межцикловой флотации.
Для снижения расхода цианистых растворов на выщелачивание сопутствующих примесей (сера, железо и др.), и для удаления примесей, которые пассивируют процесс растворения золота (мышьяк, сурьма и др.) вводят дополнительные операции для предварительного удаления примесей перед цианированием: обжиг (сера), автоклавное и бактериальное выщелачивание (мышьяк, сурьма, сера, железо, цветные металлы). Применяют схемы обжиг - цианирование, автоклавное выщелачивание - цианирование, бактериальное выщелачивание - цианирование.
На предприятиях гидрометаллургические процессы выщелачивания осуществляются двумя способами: первый - перемешивание с раствором всей массы измельченной руды; второй - раздельная обработка более крупных классов руды +0,1-0,5 мм (пески или эфели) в перколяционных чанах путем просачивания раствора через песок. Более мелкие классы -0,1 мм (шламы или илы) подвергают цианированию агитацией.
Перколяция применима для материалов, допускающих естественную фильтрацию раствора — просачивание. Но в настоящее время превалирует агитационный (иловый) процесс, который легче автоматизируется и отличается большим извлечением золота. Агитационный процесс может применяться и для более крупного материала.
Существуют следующие разновидности процесса перколяции в зависимости от способа осуществления:
1) выщелачивание в чанах;
Рекомендуемые материалы
2) кучное выщелачивание;
3) подземное выщелачивание.
В металлургии благородных металлов применяются первые два способа, подземное выщелачивание применения не нашло.
Выщелачиванию в чанах подвергается материал, для которого скорость просачивания растворов составляет не менее 1,8 см/ч. Материал, уровень раствора над которым понижается медленнее, на практике считают невыгодным для обработки перколяцией. В некоторых случаях для ускорения перколяции и улучшения аэрации применяют отстаивание растворов. Скорость перколяции 2,5 см/ч считают удовлетворительной, а 7,5 см/ч и более — хорошей. На скорость перколяции оказывает большое влияние содержание глинистого материала. При увеличении содержания илов в плохо классифицированных песках происходит замедление фильтрации растворов, увеличение времени выщелачивания, увеличение количества влаги, задерживаемой материалом, и понижение степени извлечения золота. Перколяция производится в деревянных или железных чанах с ложным (фильтрующим) днищем (рис 9.1). Вместимость чанов колеблется от десяти до нескольких тысяч тонн.
Чаны вместимостью до 500 т чаще всего изготавливают из деревянных клепок (брусов), до 1000 т - из железа или стальных листов, а свыше 1000 т - из железобетона. Чаны устанавливают на фундаменте. В днище чана имеются люки для разгрузки песков после выщелачивания. Ложное днище предназначено для того, чтобы на нем монтировать фильтр, на который насыпают материал для выщелачивания. Для этого на дно чана кладут ряд брусьев на расстоянии 1 м один от другого, на первый ряд накладывают другой с промежуточным расстоянием 15 см. Сверху настилают круг из холста, диаметр которого больше диаметра чана, и на него помещают коксовые маты или циновки. Сверху матов помещают защитные деревянные рейки.
Большое внимание уделяется равномерности загрузки песков. Загрузка может осуществляться:
1) всухую (вагонетками, конвейерами);
2) гидравлическим путем посредством вращающегося распределителя;
3) гидравлическим путем с применением сливных желобов.

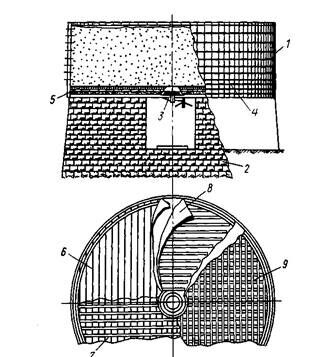

Рис.9.1 Перколяционный чан и конструкция днища:
1 — чан; 2 — фундамент; 3 — люк; 4 — стягивающие обручи; 5 — ложное днище; 6 — первый ряд брусьев; 7 — второй ряд брусьев; 8 — холст; 9 — защитные рейки
Растворы заливают периодически или непрерывно. Предпочитают периодическую заливку, так как в этом случае во время дренирования песка достигается лучшая аэрация нагрузки, необходимая для растворения золота. В этом случае, пропитав нагрузку раствором, дренируют его в течение нескольких часов, после чего производят заливку следующей порции раствора.
Растворы заливают в следующей последовательности:
1) крепкие растворы (концентрация цианида 0,1—0,2%, продолжительность контакта 12—24 ч, объем раствора 0,25— 0,5 м3/т песка);
2) средние растворы (концентрация цианида 0,05-0,07%, продолжительность контакта 6-12 ч, объем раствора 0,25—0,4 м3/т песка);
3) слабые растворы (концентрация цианида 0,02—0,03%, объем раствора 0,25-1 м3/т песка);
4) промывные воды (общий объем растворов составляет 0,8-1,5 м3/т песка).
Иногда одну из двух первых стадий опускают.
Растворы можно заливать и с низа чана. В этом случае достигаются меньшее разбавление растворов, уменьшение продолжительности дренирования и более равномерное просачивание раствора через нагрузку песка.
Агитационное цианирование пульп проводят в аппаратах следующих типов:
- чаны с механическим перемешиванием (лопастные, пропеллерные, турбинные);
- чаны с пневмомеханическим перемешиванием;
- чаны с пневматическим перемешиванием (пачуки) .
Первый тип - это чаны-сборники и чаны с импеллерной мешалкой. Чаны-сборники используются для накапливания и поддержания пульпы в взвешенном состоянии.
Чан с импеллерной мешалкой (рис. 1.4) - аппарат, в центре которого диффузор с циркуляционными патрубками. Через диффузор проходит вертикально вал с импеллером, который приводится в движение двигателем
Имеется защитный диск, предохраняющий импеллер от заиливания Питание пульпой- через лоток или через трубу. Выпуск пульпы производится через штуцер в сливной карман, пески разгружают через трубу. Циркуляцию пульпы регулируют воротником.

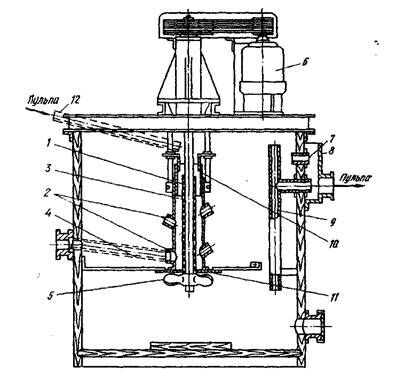

Рис. 1.4. Чан с импеллерной мешалкой: 1 - труба-диффузор; 2 - циркуляционный патрубок; 3 - вал; 4- труба питательная; 5 - импеллер; 6 - электродвигатель; 7 - штуцер для
выпуска пульпы; 8 - сливной карман; 9 - труба для разгрузки песковой фракции;
10 - подвижный воротник; 11 - защитный диск; 12 - лоток
Большее применение нашли чаны с пневматическим перемешиванием и центральным аэрофлитом или чаны-пачуки (рис. 1.5).

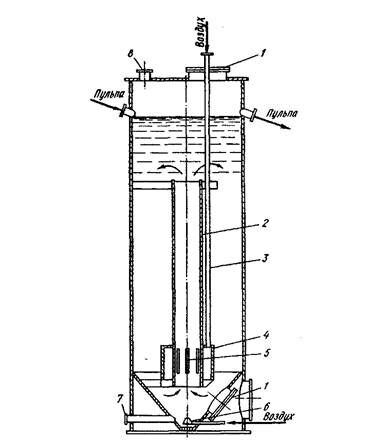

Рис. 1.5. Пачук:
1 - люк для ремонта; 2 - аэролифт; 3 - труба для подачи сжатого воздуха;
4 - воздушная рубашка; 5 - прорези; 6 - диспергатор; 7 - штуцер для
опоражнивания аппарата; 8 - патрубок для вытяжной вентиляции
Пачук представляет собой цилиндрический чан с коническим днищем. Его высота в 3-4 раза больше диаметра. В центре чана расположен аэролифт-циркулятор с воздушной рубашкой, в которую через трубу с прорезями подают сжатый воздух. При смешении пульпы с воздухом образуется пульповоздушная смесь с плотностью меньшей, чем пульпа, которая поднимается в верхнюю часть аппарата, создавая непрерывную циркуляцию.
Для предотвращения забивания песком нижней части аппарата установлен диспергатор, на который при необходимости подают сжатый воздух. Расход воздуха в пачуках 1...3 м3/мин на 100 м3 объема аппарата, давление воздуха 200...400 кПа, плотность пульпы может составлять до 50...60% твердого. Техническая характеристика пачуков приведена в табл. 1.2.
Таблица 1.2
Техническая характеристика пачуков различного типа (1 - 7)
Параметры | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Вместимость, Vр, м3 | 2 | 25 | 50 | 75 | 100 | 200 | 500 |
Диаметр, D, м | 1 | 2.2 | 2.6 | 3.2 | 3.4 | 4.0 | 5.6 |
Высота, H, м | 3 | 7.0 | 10 | 10 | 12 | 17 | 22 |
Соотношение, H/D | 3 | 3.2 | 3.8 | 3.1 | 3.5 | 4.2 | 3.9 |
В пневмомеханических чанах перемешивание осуществляют с помощью центрального аэролифта и гребковой мешалки.
Пневмомеханический чан представляет собой цилиндрический сосуд с плоским дном. В центре чана - аэролифтная труба, на нижнем конце которой расположена гребковая мешалка. Труба имеет два распределительных желоба с отверстиями. Центральная труба вместе с гребковой мешалкой вращается со скоростью 3...6 об/мин рис…. Техническая характеристика чанов приведена в табл.1.3.

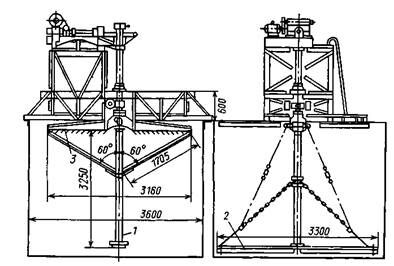

Агитатор с центральным аэролифтом и гребковой мешалкой: 1 — аэролифтная труба; 2 — гребковая мешалка; 3 — распределительные желоба

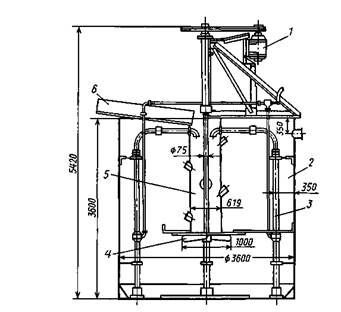

Агитатор с периферическими аэролифтами и импеллерной мешалкой: 1 — электропривод; 2 — корпус; 3 — боковые аэролифты; 4 — импеллерная мешалка; 5 — центральный аэролифт; 6 — желоб подачи пульпы
Рис. ..
Иногда выщелачивание проводят во флотационных машинах; в них обеспечивается интенсивное перемешивание и высокое извлечение золота.
Таблица 1.3
Техническая характеристика чанов с центральным аэролифтом и гребковой мешалкой
Рабочий объем, м3 | Диаметр, мм | Высота, мм | Частота вращения, об/мин | Мощность электродвигателя, кВт | Расход воздуха, м3/мин | Давление воздуха, кПа |
55 100 250 | 4500 6000 8000 | 4500 4500 6000 | 3-6 3-6 3-4 | 2-3 3-5 5 | 0,6-0,8 0,9-1,2 1,8-2,2 | 100-140 120-160 150-200 |
Перспективными аппаратами для цианирования являются пульса-ционные колонны. Такие колонны имеют высокий цилиндрический корпус с коническим дном и тарельчатой насадкой с набором дисков
с отверстиями. Пульсация создается с помощью пневматического пульсатора. Импульсы сжатого воздуха поступают в камеру, где они передаются в объем пульпы, которая приобретает вращательное движение с помощью отверстий в насадках и расположенных на них лопаток. По высоте это движение приобретает спиралевидный характер. Аэрация пульпы создается воздухом, подаваемым через распределительное устройство. Разгрузка идет через нижнюю часть колонны с помощью аэролифта; уровень поддерживается регулятором. В этих аппаратах достигается высокая интенсивность перемешивания при сокращении числа и объема аппаратов с возможным ростом извлечения золота.
Крупность материала при цианировании перемешиванием завист от крупности частиц золота в руде и она может быть в пределах 0,3…0,043 мм. Оптимальное соотношение Ж:Т = (1÷2):1.
При цианировании тонкодисперсных пульп, особенно сульфидных большое значение имеет контроль в них концентрации кислорода который расходуется на окисление сульфидных минералов. Концентрация NaCN составляет 0,01...0,1 % (чаще 0,02...0,05 %), а концентрация СаО 0,01...0,03 % (рН 9...11). При слишком плотной пульпе цианирование идет медленно и неполно вследствие низкой скорости диффузии реагентов к поверхности частиц золота. Обычно цианирование кварцевых руд ведут при ж:т = 1,2:1,5÷1), а глинистых руд ж:т = 2:(2,5 ÷ 1). Процесс ведут в периодическом или непрерывном режиме.
В периодическом режиме пульпу закачивают порциями в параллельно работающие аппараты для выщелачивания. После растворения золота пульпу перекачивают в чан-сборник, а в выщелачивающие чаны закачивают новую порцию пульпы. При непрерывном процессе пульпа подвергается выщелачиванию в каскаде последовательно соединенных аппаратов. Число аппаратов в каскаде - не менее 4-6 (лучше 8-12). Продолжительность пребывания пульпы в каскаде чанов определяется уравнением
где V - объем всех аппаратов в каскаде, м3 ; Q. - поток пульпы, м3/ч.
Непрерывная система выщелачивания имеет преимущества, так как позволяет сократить обслуживающий персонал, требует меньше насосов для перекачки, сокращает общее время цикла выщелачивания и повышает эффективность благодаря отсутствию операции закачки и выпуска пульпы при порционной загрузке процесса.
Схема цепи аппаратов выщелачивания в периодическом и непрерывном режиме показана на рис. 33.6
.
Вместе с этой лекцией читают "4.2 Первичные окна".
а)
б)
Рис. 33.6 . Схема цепи аппаратов выщелачивания (цианирования)

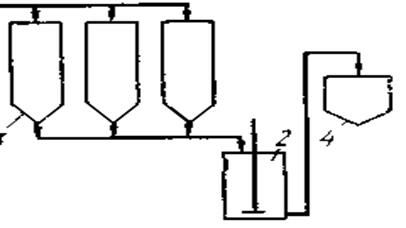

а – периодический режим выщелачивания: 1- чан для выщелачивания перемешиванием; 2- чан сборник; 3- фильтр.

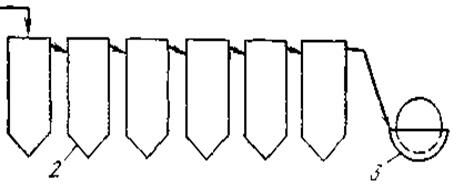

б – непрерывный режим: 1- чан для выщелачивания перемешиванием; 2 - фильтр.
