ЛЕКЦИЯ 14. Подвесные конвейеры
План лекции
14.1. Общие сведения о подвесных конвейерах.
Конструкция и параметры подвесных конвейеров.
14.2. Элементы подвесных конвейеров.
14.3. Расчет подвесных конвейеров.
На современных предприятиях серийного и массового производства актуальной задачей является бесперегрузочное перемещение штучных грузов – изделий и комплектующих узлов – по сложной пространственной трассе, проходящей на протяжении всего технологического процесса (внутри цехов и между ними), от получения первичной заготовки до окончательно готовой продукции. Эту задачу успешно решают подвесные конвейеры различных конструктивных разновидностей.
Подвесным называется конвейер с тяговым элементом в виде цепи или каната, на котором укреплены каретки с подвесками для транспортирования груза, движущиеся по подвешенному жесткому пути.
14.1. Общие сведения о подвесных конвейерах.
Рекомендуемые материалы
Конструкция и параметры подвесных конвейеров
Подвесные конвейеры предназначаются для транспортирования штучных грузов (иногда насыпных грузов в таре) по замкнутому контуру пространственной или одноплоскостной, например горизонтальной, трассы.
В зависимости от типа тягового элемента подвесные конвейеры делятся на цепные (наиболее распространенные) и канатные. По способу перемещения грузов различают подвесные конвейеры грузонесущие (рис. 14.1, а), толкающие (рис. 14.1, б), грузоведущие (рис. 14.1, в). Цепь 5 связана с каретками 3, имеющими ходовые катки, которые перемещаются по тяговым подвесным путям 4. Они обычно прикреплены к частям здания. Цепь приводится в движение с помощью звездочки или гусеничного привода.

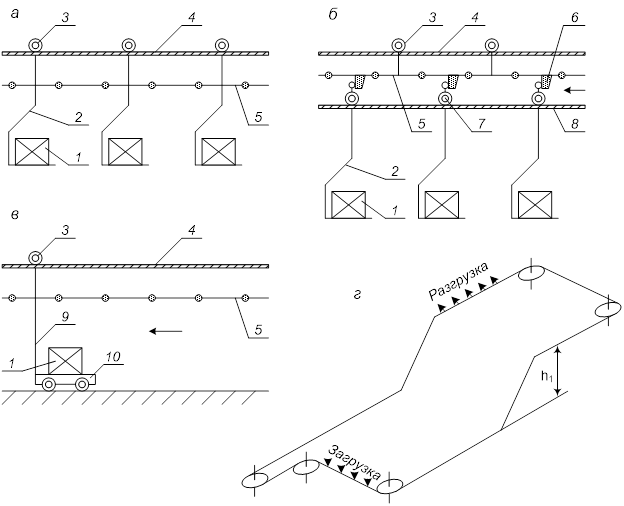

Рис. 14.1. Схема подвесных конвейеров: а – грузонесущего; б – грузотолкающего; в – грузоведущего; г – схема трассы пространственного подвесного конвейера; 1 – груз; 2 – подвеска; 3 – каретка; 4 – тяговый подвесной путь; 5 – цепь; 6 – кулачок; 7 – тележка; 8 – грузовой подвесной путь; 9 – штанга; 10 – напольная тележка
У грузонесущих конвейеров каретки соединены с подвесками 2, на которых установлены грузы 1. У толкающих конвейеров цепи 5, перемещающиеся по тяговым путям 4, выполнены с кулачками 6, которые толкают подвески 2 с тележками (каретками) 7, перемещающимися на грузовом подвесном пути 8. Каретки 3 грузоведущих (грузотянущих) конвейеров соединены со штангами 9 напольных тележек 10 с перемещаемыми грузами.
На рис. 14.1, г изображена схема пространственного подвесного конвейера, трасса которого разбита на отдельные характерные участки. Для поворота направляющего подвесного пути в горизонтальной плоскости используются специальные поворотные устройства в виде звездочек, блоков, роликовых батарей и направляющих путей. Повороты в вертикальной плоскости осуществляются вертикальными плавными перегибами направляющего пути. Первоначальное натяжение тягового органа создается натяжным устройством, обычно грузовым. Наибольшее применение нашли грузонесущие конвейеры.
Современные подвесные конвейеры имеют весьма широкий диапазон параметров: вес транспортируемых грузов – от долей килограмма до 2,5 т, длина грузов – от нескольких сантиметров до 6…12 м, скорость движения грузов примерно от 0,1 до 30 м/мин; конвейеры с напольными тележками имеют скорость до 45 м/мин. Длина конвейеров доходит до 500…600 м при однодвигательном приводе и до 2…3 км при многодвигательном приводе.
14.2. Элементы подвесных конвейеров
14.2.1. Тяговые элементы и звездочки
Для конвейеров, расположенных в одной горизонтальной плоскости, тяговым элементом является цепь (редко – канат).
Для пространственных конвейеров применяют тяговые разборные цепи, специальные пластинчатые цепи с увеличенными зазорами в шарнирах и сварные из круглой стали. Применяются также специальные двухшарнирные цепи, допускающие работу на поворотах трассы с малыми радиусами перегибов. Предпочтительны тяговые разборные цепи.
Для подвесных конвейеров, особенно с пространственной трассой, рекомендуется применять разборные цепи, конструкция которых допускает поворот звеньев в плоскости продольных осей шарниров на угол до 13°, что позволяет уменьшить радиусы вертикальных перегибов трассы. Преимущества перед другими тяговыми органами: высокое отношение допустимого усилия в цепи Sдon к ее погонному весу qц; простота монтажа, демонтажа, ремонта и изменения длины цепи (причем для последних операций не требуется никаких специальных деталей); легкость присоединения каретки к цепи; простота конструкции цепи и ее обслуживания.
Шаг цепей обычно составляет 80, 100, 160 мм.
Из других тяговых элементов подвесных грузонесущих конвейеров представляют интерес специальные двухшарнирные цепи, позволяющие получить очень малые радиусы изгиба цепи в обеих плоскостях. На рис. 14.2 представлена двухшарнирная пластинчатая цепь типа Д-160.

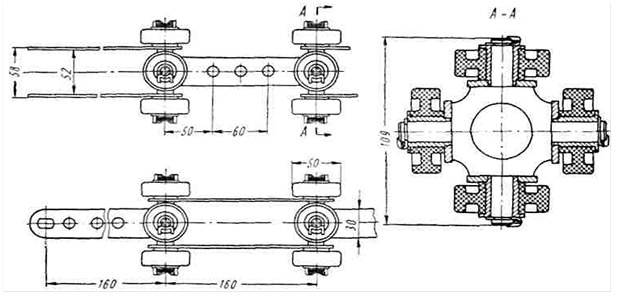

Рис. 14.2. Двухшарнирная пластинчатая цепь Д-160
Число зубьев z приводных звездочек принимают: для цепей сварных – 16...24; пластинчатых – 8...20; разборных – 6...20 (zmin = 4). При выборе шага цепи и числа зубьев звездочки следует учитывать возможность прохождения грузов на поворотных звездочках.
14.2.2. Ходовые пути
Подвесные пути конвейеров бывают одно- и двухрельсовыми. Однорельсовые пути делают из двутавровых балок № 10...18, из труб диаметром 100...150 мм и гнутых профилей коробчатого сечения, двухрельсовые пути – из двух уголков или двух гнутых профилей, из полос или рельса узкой колеи. Например, путем для конвейеров с разборной цепью с шагом t = 80 мм служит двутавр № 10, для конвейеров с цепью t = 100 мм – двутавр № 12 или 14, а для конвейеров с цепью t = 160 мм – двутавр № 16 или 18.
Применение двух двутавров позволяет при малых пролетах иметь более легкий путь, а в случае невозможности частого закрепления трассы – более жесткий и тяжелый. Кроме того, для тяжелонагруженных путей применяют двутавры с нижней полкой, усиленной приваркой полосы.
14.2.3. Поворотные устройства
Для поворота трассы конвейера в горизонтальной плоскости используются поворотные устройства в виде звездочек, блоков, роликовых батарей и направляющих путей. Выбор поворотного устройства зависит от типа тягового элемента, его натяжения и радиуса поворота.
На рис. 14.3 показано типовое поворотное устройство со звездочкой (блоком). Поворотный участок пути 1 крепится к сварной опоре 4, на которой закреплена неподвижная ось 5 с подшипниками качения и поворотная звездочка 3 или блок 2.
На рис. 14.4 показана секция роликовой батареи. Эти батареи применяют для разборных и пластинчатых цепей при изменениях их направления на угол менее 90° или же при больших радиусах горизонтального поворота (более 750 мм). Диаметр роликов принимают равным 65...130 мм. Применяют секции с углами поворота на 15, 30 и 45°. Радиусы роликовых батарей, измеряемые по оси огибаемой цепи, выбираются равными 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5 м. Для подвесных грузоведущих конвейеров радиусы роликовых батарей назначают большими – до 6 м.
14.2.4. Каретки
Каретки предназначаются для крепления подвесок с грузами, вместе с которыми перемещаются по подвесным путям, и для поддержания тягового элемента. Наиболее часто применяются типовые каретки
(рис. 14.5, а). Для конвейеров с разборными цепями установлены три типа кареток: холостая, рабочая нормальная и рабочая траверсная. Холостая каретка служит для поддержания цепи, рабочая нормальная – для поддержания цепи и транспортирования груза, рабочая траверсная – для перемещения груза, вес которого превосходит грузоподъемность одной каретки или который имеет большие габариты, на двух или более каретках. Траверсную подвеску грузов в случае, если позволяют условия (высота конвейера, скорость движения ходовой части и пр.), рекомендуется осуществлять на гибких элементах.

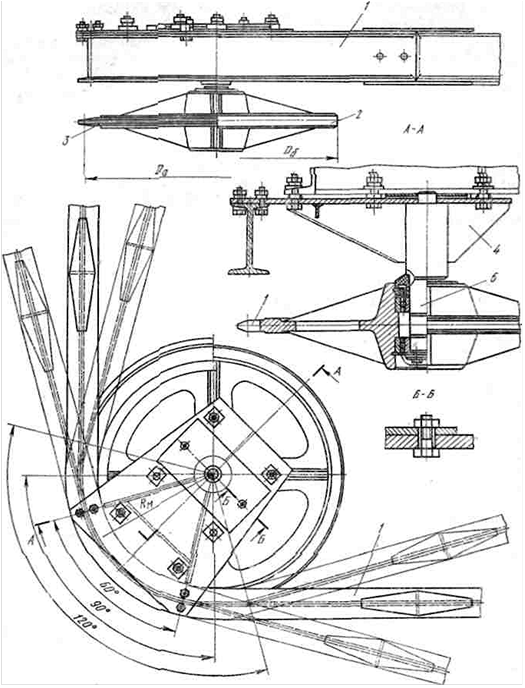

Рис. 14.3. Поворотное устройство со звездочкой (блоком):
1 – поворотный участок пути; 2 – блок; 3 – звездочка;
4 – опора; 5 – неподвижная ось
Типовая конструкция каретки (рис. 14.5, а) имеет безребордные катки с наклоненной осью с закаленной до высокой твердости поверхностью катания; катки – на подшипниках качения с лабиринтным уплотнением; наибольшее распространение в конвейерах с разборными цепями шагом 80 и 100 мм получили штампованные из листа кронштейны с приваренной осью.

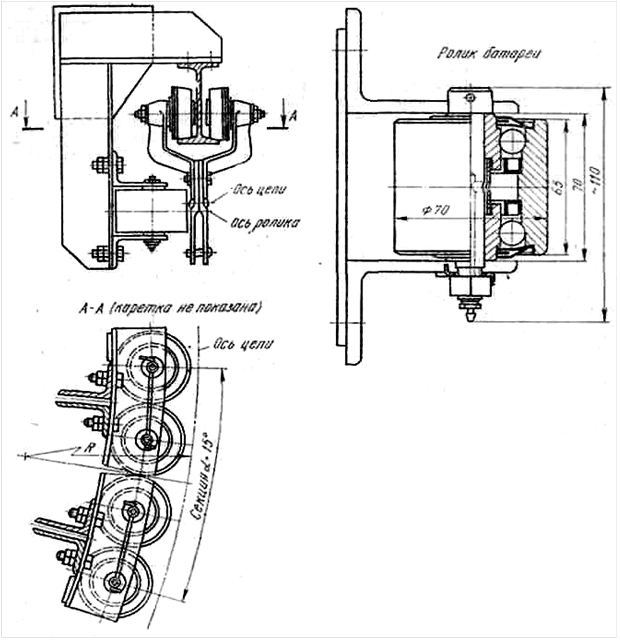

Рис. 14.4. Секция роликовой батареи
Наибольшая нагрузка Qcm соответствует грузонесущей способности рабочей нормальной каретки в состоянии покоя на горизонтальном участке. В реальных условиях эта нагрузка должна быть снижена в зависимости от скорости ходовой части, продолжительности действия нагрузок на каретки, количества и крутизны вертикальных перегибов.
Как правило, шаги между каретками бывают не менее 4 и не более 8…10 шагов цепи. Шаг кареток, равный двум шагам цепи, применяют только при траверсной подвеске грузов, шаг кареток, равный 10 шагам цепи – в основном на конвейерах с горизонтальной трассой.

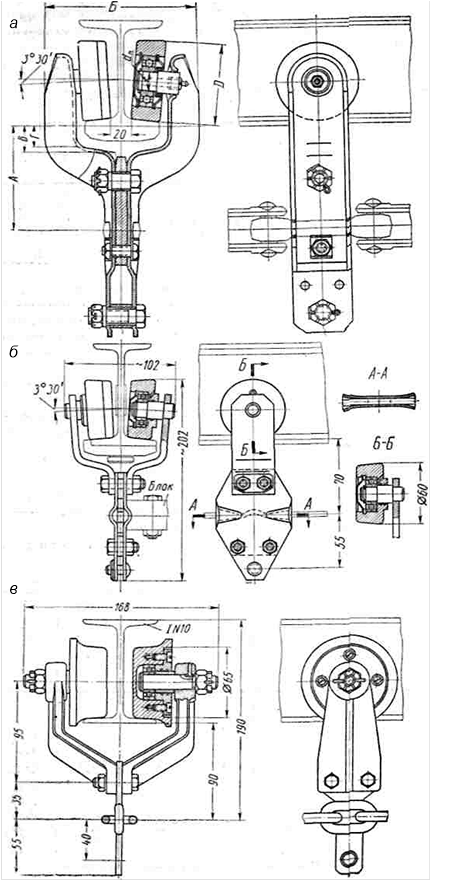

Рис. 14.5. Рабочие каретки конвейеров: а – с разборной цепью; б – с канатной тягой; в – со сварной круглозвенной цепью
На рис. 14.5, б приведена каретка конвейера весьма легкого типа с канатной тягой. Особенностью этой каретки является надежное закрепление каната; в то же время на вертикальных поворотах трассы канат не переламывается даже при весьма малых радиусах поворота.
Пример каретки для конвейера со сварной круглозвенной цепью представлен на рис. 14.5, в.
В конвейерах с двухшарнирной пластинчатой цепью каретки отсутствуют, груз подвешивается непосредственно к пластинам цепи.
Характеристика кареток дана в табл. 14.1.
Таблица 14.1
Характеристика кареток конвейеров с разборной цепью
Обозначение каретки | Шаг цепи t, мм | Диаметр катка D, мм | Число подшипников в катке | Диаметр подшипника dп, мм | Размеры, мм (рис. 14.5, а) | Вес, кг, не более | |||
А | Б не более | В не менее | Г не менее | ||||||
80-65 100-80 160-125 | 80 100 160 | 65 80 125 | 1 1 2 | 17 20 20 | 75 105 125 | 125 155 180 | 20 25 35 | 15 20 25 | 3 7,5 13 |
14.3. Расчет подвесных конвейеров
14.3.1. Определение нагрузок на каретку конвейера
На подвесном конвейере с одноплоскостной трассой, расположенной в горизонтальной плоскости, нагрузка на каретку Qкар, Н, слагается из весов (сил тяжести), Н, транспортируемого груза Gг, подвески Gп, каретки Gк и отрезка цепи между каретками:
где qц – масса 1 погонного метра цепи, кг/м; tк – шаг кареток, м.
У толкающего конвейера груз не подвешивается в каретке, поэтому нагрузка, Н, на каретку
.
Эти нагрузки, постоянные по величине и направлению, являются основными нагрузками для расчета деталей каретки. При использовании типового оборудования по этим нагрузкам определяют допускаемую нагрузку (вес груза с подвеской) и фактическую долговечность подшипников и катков.
На конвейере с пространственной трассой, имеющей вертикальные перегибы, кроме сил тяжести, на каретку действуют также составляющие от натяжения цепи на вертикальном перегибе. В этом случае нагрузка на каретку будет переменной: на горизонтальных участках трассы она равна Qкар или Qкар.т, а на дугах вертикальных перегибов – геометрической сумме нагрузок Qкар и дополнительной составляющей Р от натяжения цепи S:
,
где S – натяжение цепи на вертикальном перегибе трассы конвейера, Н; Кк= tк / R – коэффициент отношения шага кареток к радиусу перегиба цепи; αк – центральный угол расположения двух соседних кареток на перегибе трассы, град.
На дуге выпуклостью вниз усилие Р направлено вверх и вычитается из усилия Qкар, а на дуге выпуклостью вверх усилие Р направлено вниз и складывается с усилием Qкар. Трасса пространственного подвесного конвейера имеет обычно несколько вертикальных перегибов с различным натяжением цепи. Нагрузка на каретку будет соответственно различной, возрастая с увеличением натяжения цепи и уменьшением радиуса вертикального перегиба.
Максимальная расчетная нагрузка на каретку, Н, будет на выходной дуге вертикального перегиба с наибольшим натяжением цепи Smax и минимальным радиусом перегиба Rmin , м:
. (14.1)
Для подвесного толкающего конвейера в формулу (14.1) вместо Qкар надо подставить усилие Qкар.т.
По нагрузке Qкар.max производится расчет катков, оси и кронштейнов каретки на прочность.
Подшипники качения катков кареток рассчитывают на эквивалентную нагрузку Qкар.экв, определяемую по построенному графику нагрузок на каретку в зависимости от величины и продолжительности действия каждой из составляющих нагрузок.
Для конвейера с трассой, расположенной в горизонтальной плоскости, Q’кар.экв = Qкар.
При применении типовых кареток с принятой расчетной нагрузкой допускаемая нагрузка (вес груза с подвеской) определяется по фактическим (для проектируемого конвейера) эквивалентной нагрузке и скорости конвейера на основании расчетного коэффициента работоспособности подшипников катков каретки.
Нагрузка на тележку подвесного толкающего конвейера Qт не зависит от натяжения цепи (поскольку тележка не имеет соединения с цепью) и слагается из сил тяжести транспортируемого груза Gг, подвески Gп и тележки Gт:
.
На горизонтальных участках трассы конвейера (а следовательно, и на всей трассе конвейера, расположенного в одной плоскости) нагрузка Qт распределяется равномерно на все катки тележки, если не учитывать влияния весьма небольшого по величине (2…4 % Qт) усилия толкания тележки, приложенного на некотором расстоянии от оси катков.
На наклонном участке трассы конвейера нагрузки на катки тележки увеличатся из-за дополнительного сопротивления подъему. Максимально допускаемый угол наклона путей конвейера определяется прочностью звена цепи с толкателем и полки ходового пути, а также контактными напряжениями катков тележки. Обычно принимают угол наклона 30…35°. Расчет подшипников тележки выполняется по эквивалентной нагрузке в соответствии с построенным графиком нагружения тележки за один цикл (кругооборот) по трассе.
14.3.2. Тяговый расчет грузонесущих и толкающих конвейеров
Тяговый расчет подвесных грузонесущих и толкающих конвейеров выполняется общепринятым методом – путем последовательного суммирования линейных и местных сопротивлений на участках трассы конвейера, начиная с точки наименьшего натяжения. Первоначальное натяжение цепи у грузонесущего конвейера обычно принимают
Smin = 500…1000 Н, у толкающего конвейера Smln = 1000…2000 Н. Для конвейера с фрикционным приводом минимальное натяжение определяется из условия обеспечения необходимого тягового усилия на приводном блоке (условие Эйлера).
КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ
1. Назовите назначение и область применения подвесных конвейеров.
Люди также интересуются этой лекцией: Правовое государство и его взаимодействие с гражданским обществом в условиях демократии.
2. Приведите типы подвесных конвейеров.
3. Назовите типы подвесок подвесных конвейеров.
4. Назовите типы тяговых элементов, применяемых в подвесных конвейерах.
5. Как определяется производительность подвесных конвейеров?
6. Как определяются нагрузки на каретки подвесных конвейеров?
7. Опишите методику тягового расчета скребкового конвейера.
