86. Центробежные муфты. Расчет.

Эти муфты автоматически соединяют валы только тогда, когда угловая скорость превысит некоторое заданное значение. Таким образом, эти муфты являются самоуправляемыми по угловой скорости. Центробежные муфты используют для автоматического включения и выключения исполнительного механизма с помощью регулировки угловой скорости двигателя; разгона машин с большими маховыми массами при двигателе с малым пусковым моментом; повышения плавности пуска; выключения при перегрузках (бензопила) и т.п.

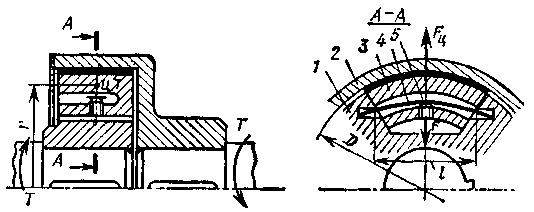

Схема одной из центробежных муфт изображена на рис 1.

Центробежная сила F_ц прижимает колодку 3 к барабану полумуфты 2. Этому препятствует сила F, возникающая от прогиба пружины 4.

Значение силы F регулируют винтом 5. Соприкасание между колодкой и барабаном возможно при условии:

,          (*)

где m – масса колодки; r – расстояние центра тяжести колодки от оси вращения; ω – угловая скорость полумуфты 1. Формула (*) позволяет определить необходимую силу пружины по заданной угловой скорости ω₀, до которой полумуфта 1 вращается свободно. Для передачи крутящего момента необходима угловая скорость ω₁, которую определяют по условию:

Лекция "Скрытое управление в процессе убеждения" также может быть Вам полезна.

,

где z – число колодок; f – коэффициент трения. В диапазоне между ω₁ и ω₀ муфта пробуксовывает и постепенно разгоняет ведомый вал.

Сила пружины в данном случае (рис 1):

,

где у – стрела прогиба;  - осевой момент инерции площади сечения пружины. Работоспособность колодок рассчитывают по давлению [p] на поверхности трения так же, как и в других фрикционных муфтах:

.
