Конические муфты
82. Конические муфты. Расчет.

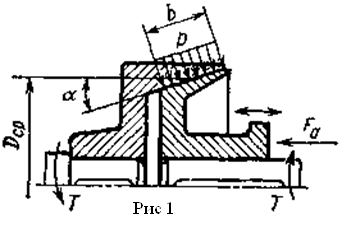

Схема простейшей конической муфты изображена на рис 1. От действия силы Fа на конической поверхности соприкасания полумуфт возникает удельное давление р и удельные силы трения pf. Силы трения, направленные по касательной к окружности конуса, используются для передачи крутящего момента. Рассматривая равновесие правой полумуфты, получаем:
,
.
Решая эти уравнения совместно, находим:
,
где - приведенный коэффициент трения.
"Личность" - тут тоже много полезного для Вас.
Значение непрерывно возрастает с уменьшением α. Увеличение позволяет во столько же раз уменьшить силу Fа. В этом и заключается положительная особенность конических муфт по сравнению с простыми дисковыми (в многодисковых муфтах Fа может быть меньше, чем в конических). Однако применять очень малые углы α на практике не рекомендуют, так как при этом происходит самозаклинивание полумуфт, затрудняющее их расцепление. Для устранения самозаклинивания полумуфт необходимо иметь:
.
Обычно выполняют: α150.
Условие износостойкости рабочих поверхностей
.
Конические муфты в сравнении с многодисковыми имеют большие габариты. Они сложнее в изготовлении и повышают требования к точности центровки валов. По этим причинам конические муфты применяют реже, чем дисковые.
