81. Фрикционные муфты. Общие сведения. Расчет дисковых муфт.
При включении фрикционных муфт крутящий момент возрастает постепенно по мере увеличения силы нажатия на поверхности трения. Это позволяет соединять валы под нагрузкой и с большой разностью начальных угловых скоростей. В процессе включения муфта пробуксовывает, а разгон ведомого вала происходит плавно, без удара. Отрегулированная на передачу предельного крутящего момента, безопасного для прочности машины, фрикционная муфта выполняет одновременно функции предохранительного устройства.
Все фрикционные муфты в зависимости от формы рабочей поверхности можно разделить на три группы: муфты дисковые (плоская поверхность); муфты конические (коническая поверхность); муфты колодочные, ленточные и др. (цилиндрическая поверхность).
Муфты фрикционные, так же как и кулачковые, не допускают несоосности. Центровка полумуфт достигается расположением их на одном валу или с помощью специальных центрирующих колец.
Муфты дисковые.
 |
 |

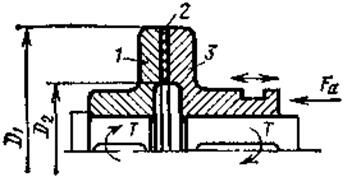

Схема простейшей дисковой муфты с одной парой поверхностей трения изображена на рис 1. Здесь полумуфта 1 укреплена на валу неподвижно, а полумуфта 3 подвижна в осевом направлении, 2 – фрикционная накладка. Для соединения валов к подвижной муфте прикладывают силу Fа. Момент трения Тт определяют по формуле:
,
где
- средний радиус рабочих поверхностей, который приближенно принимают за приведенный радиус сил трения на этих поверхностях.
Рекомендуемые материалы
Чтобы ограничить условия неравномерного износа, обычно принимают D1/D2 = 2…1,5.
Для уменьшения силы Fа и габаритов муфты применяют конструкции не с одной, а со многими парами поверхностей трения – многодисковые муфты. Для них справедлива формула:
,
Ещё посмотрите лекцию "22. Информация в биологии" по этой теме.
где z – число пар трущихся поверхностей;
; n – число дисков.
Применение многодисковых муфт позволяет увеличить передаваемый крутящий момент в z раз по сравнению с двух дисковой муфтой (рис 1), сохраняя при этом силу нажатия Fа и диаметры дисков.
Тт можно увеличить, кроме того, путем увеличения Fа, f и диаметров дисков (среднего радиуса трения). Увеличение диаметров приводит к повышению габаритов муфты, а поэтому на практике используется в последнюю очередь. Увеличение Fа ограничено допускаемым средним удельным давлением [p] на трущихся поверхностях:
.
Механизмы управления фрикционными муфтами, применяемые на практике, весьма разнообразны не только по конструкции, но и по принципу действия. В зависимости от последнего различают муфты с электромагнитным, гидравлическим, пневматическим и механическим управлением.
