33. Дисковый вариатор. Принцип действия и основные кинематические соотношения.

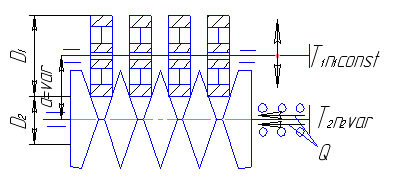

Момент передается за счет сил трения между набором ведущих и ведомых дисков. Изменение передаточного числа достигают перемещением ведущего вала 1 относительно ведомого вала 2 в направлениях, указанных стрелками. При этом изменяется межосевое расстояние а и рабочий диаметр D2.
В выполненных конструкциях вариатор обычно сочетается с зубчатой передачей планетарного типа, по окружности располагаются обычно три ведущих вала.
Основной идеей конструкции дискового вариатора является увеличение числа точек контакта между фрикционными элементами. Это позволяет значительно снизить контактные давления, а вместе с этим и износ дисков.
Сила нажатия ,
b - запас( коэффициент сцепления),
Вместе с этой лекцией читают "Психологическая мысль периода Возрождения".
f – коэффициент трения,
m – число мест контакта равно удвоенному числу ведущих дисков.
m=18…42 и более.
Для уменьшения скольжения (потерь) ведомым дискам придают коническую форму( конусность от 1,5 до 20).
Вариаторы выполняют мощностью до 400 кВт, диапазон регулирования Д£4,5, коэффициент полезного действия h=0,8 - 0,9.
