Сварочные преобразователи
Источники питания постоянного тока подразделяются на две основные группы:
• сварочные преобразователи вращающегося типа (сварочные генераторы);
• сварочные выпрямительные установки (сварочные выпрямители).
Генераторы постоянного тока подразделяются:
• по количеству питаемых постов:
• однопостовые;
• многопостовые;
• по способу установки:
Рекомендуемые материалы
• стационарные;
• передвижные;
• по роду привода:
• генераторы с электрическим двигателем;
• генераторы с двигателем внутреннего сгорания;
• по конструктивному выполнению:
• однокорпусные;
• двухкорпусные.
По форме внешних характеристик сварочные генераторы могут быть:
=> с падающими внешними характеристиками; => с жесткими и полого падающими характеристиками;
=> комбинированного типа (универсальные генераторы, при переключении обмоток или регулирующих устройств которых можно получить падающие, жесткие или полого падающие характеристики).
Наибольшее распространение получили генераторы с падающими внешними характеристиками, работающие по схемам:
1) генераторы с независимым возбуждением и размагничивающей последовательной обмоткой;
2) генераторы с намагничивающей параллельной и размагничивающей последовательной обмотками возбуждения;
3) генераторы с расщепленными полюсами.
Ни один из трех видов генераторов с падающими внешними характеристиками не выделяется существенными преимуществами, как по технологическим, так и по энергетическим и весовым показателям.
При дуговой сварке металлов небольшой толщины на малых токах, а также при сварке неплавящимся электродом в защитных газах стабильность горения дуги переменного тока невысока. Ее можно повысить путем увеличения частоты тока, либо повышением напряжения холостого хода, что, однако, ограничено условиями техники безопасности.
Принцип повышения стабильности дуги использован в преобразователях.

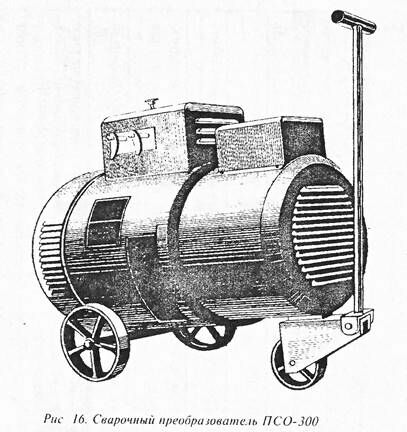

Сварочный преобразователь состоит из асинхронного двигателя и генератора постоянного тока, собранных в одном корпусе. Ротор двигателя и якорь генератора находятся на одном валу. Преобразователь устанавливается на раме или на колесах.
Существует несколько видов генераторов. Один их них - генератор с независимой обмоткой возбуждения и размагничивающей последовательной обмоткой.
У такого генератора независимая обмотка, питающаяся от сети переменного тока через селеновый выпрямитель, создает магнитный поток, индуктирующий на щетках генератора напряжение, необходимое для возбуждения дуги. Регулирование сварочного тока производится переключением числа витков последовательной обмотки. В пределах каждого диапазона сварочный ток плавно регулируется реостатом.
Вторым типом генератора является генератор с параллельной обмоткой возбуждения и размагничивающей последовательной обмоткой. Магнитные полюса этого генератора должны иметь остаточный магнетизм, поэтому изготавливаются они из ферромагнитной стали. Устанавливаются на агрегатах с двигателями внутреннего сгорания.
Обслуживание сварочных преобразователей. При эксплуатации преобразователей на открытых строительных и монтажных площадках необходимо защищать их от воздействия атмосферных осадков с помощью специальных будок или навесов.
Обратите внимание на лекцию "10 Понятие типов данных".
Перед пуском преобразователей, длительное время находившихся под воздействием атмосферных осадков, следует проверить сопротивление изоляции обмоток.
Особенно тщательного ухода требуют коллектор генератора, щетки и подшипники. Коллектор следует содержать в чистоте и периодически очищать от пыли путем протирки чистой тряпочкой, смоченной в бензине. При нормальном состоянии коллектор не должен иметь следов нагара. При появлении нагара необходимо выяснить причину его возникновения и устранить ее, а коллектор прошлифовать.
Поврежденные или изношенные щетки следует заменить новыми и притереть их к коллектору, а образующуюся пыль удалить с помощью струи сжатого воздуха, после чего нужно включить генератор на холостой ход для окончательной прошлифовки щеток.
Смазку в шарикоподшипниках рекомендуется менять 1-2 раза в год. После удаления смазки подшипники следует тщательно промыть бензином, протереть, просушить и снова заполнить смазкой. Надо 'тщательно следить за тем, чтобы в подшипники не попадали пыль и песок. При работе шум шарикоподшипников должен быть глухим и ровным, без резких звуков.
При работе преобразователя необходимо следить за его температурой, которая не должна превышать 900С. Нужно избегать перегрузок генератора преобразователя, так как от этого сокращается срок его эксплуатации.
Однако, нельзя нарушать нормальное охлаждение машины - входные и выходные отверстия для прохода воздуха закрывать нельзя. Это ведет к перегреву обмоток.
