Зенкеры и зенковки
1. Зенкеры и зенковки
Зенкеры (Рис. а) предназначены для повышения точности формы отверстий, полученных сверлением, отливкой, ковкой или штамповкой; обеспечивают точность, соответствующую 9…10 квалитету, и шероховатость
Ra =6,3 мкм.
Зенковки предназначены для обработки: цилиндрических углублений под головки винтов и т.д. (Рис. б); конических углублений и снятия фасок в отверстиях(Рис. в); торцовых поверхностей бобышек (Рис. г).

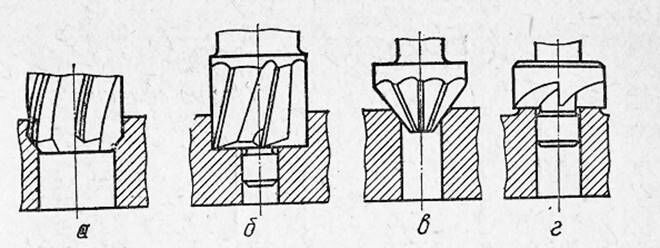

Рис. Зенкеры и зенковки
Зенкеры бывают:
• хвостовые с цилиндрическим или коническим хвостовиком;
• насадные с коническим посадочным отверстием (конусность 1:30) и торцовой шпонкой пря предохранения от проворачивания в работе,
Рекомендуемые материалы
• цельные,
• сборные.
Основные отличия зенкеров от сверл:
• отсутствие поперечной кромки;
• большее число режущих кромок (3…6)
2.1. Конструкция зенкера

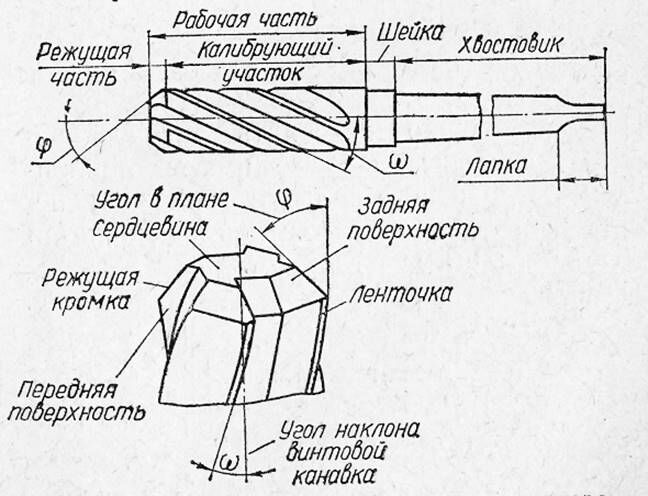

Рис. Хвостовой зенкер
• Режущая часть имеет длину , где а – дополнительная длина для обеспечения предварительного центрирования зенкера в отверстии в начале работы.
• Калибрующая часть имеет направляющую ленточку шириной 0,8…2,5 мм. Увеличение ширины ленточки ведет к налипанию на нее стружки, что ухудшает процесс резания. Для снижения трения выполняется обратная конусность 0,04…0,1 мм на 100 мм длины.
Стружечные канавки могут быть:
• прямые (у твердосплавных зенкеров для обработки материалов, дающих стружку надлома),
• косые (у зенкеров со вставными ножами),
• винтовые
2.2. Геометрия зенкера
• Угол φ при обработке стали принимают равным 600; для увеличения стойкости делают переходную кромку с φ1 =300. При обработке чугуна φ=450 . При обработке глухих отверстий φ=900.
• Задний угол на режущей части a=6…100. Задняя поверхность, как и у сверл, выполняется плоской, конической или винтовой.
• Угол наклона стружечной канавки цельного зенкера ω = 150…250
2.3. Сборные зенкеры
Изготовляются диаметром 50…100 мм. Твердосплавная пластинка припаивается к ножу, который закрепляется в корпусе с помощью рифлений и клина.
"2 Введение" - тут тоже много полезного для Вас.

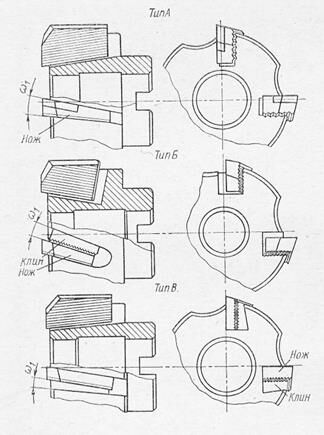

Крепление должно обеспечить возможность регулирования ножей в диаметральном и осевом направлениях, прочность и жесткость крепления, простоту изготовления, быстросменность.
А. Продольные рифления в корпусе и на ноже позволяют производить регулировку в диаметральном направлении. Отсутствие регулировки в осевом направлении сокращает число возможных переточек.
Б. Наличие продольных и поперечных рифлений позволяют производить регулировку в диаметральном и осевом направлениях.
В. Регулировка по диаметру (рифления) и в осевом направлении (клином).
