Топочные устройства для сжигания топлив

5. Топочные устройства для сжигания топлив

5.1. Введение.

В энергетике при большой тепловой мощности паровых котлов, как показано в гл. 1, получил широкое распространение факельный метод сжигания топлива, т.е. сжигание поступающего из горелок топлива в свободном объеме топочного устройства, ограниченного экранированными и теплоизолирующими стенами, в виде объемного факела с различной его аэродинамикой внутри топочного объема. Подобное топочное устройство называется топочной камерой, а сжигание топлива - камерным или факельным.

Топочные камеры называются открытыми, если топочный объем имеет вертикальные плоские стены, как это показано, например, на (рис. 5.1, а). Топочные камеры с пережимом получаются, когда одна или две стены на определенной высоте имеют выступ внутрь топочного объема (см. рис. 5.1, б), который условно разделяет топку на камеру сгорания (объем, где в основном происходит горение топлива) и камеру охлаждения (объем топки с открытыми экранами, где завершается горение и в основном происходит снижение температуры газов за счет интенсивного теплообмена).

В практике находят применение двухкамерные топки, когда обе камеры (камера горения топлива и камера охлаждения газов) разделены поверхностью нагрева или перемычкой с узким проходом (переходом). Примеры таких топочных устройств показаны на (рис. 5.1, в).

По принципу вывода шлаков в нижней части топки топочные камеры разделяются на топки с твердым шлакоудалением (см. рис. 5.1, а) и жидким шлакоудалением (см. рис. 5.1, б,в). Двухкамерные топки с циклонным способом

сжигания топлив (см. рис. 5.1, в) применяются редко из-за технологической сложности выполнения топок и повышенного образования вредных газов в зоне высоких температур горения.

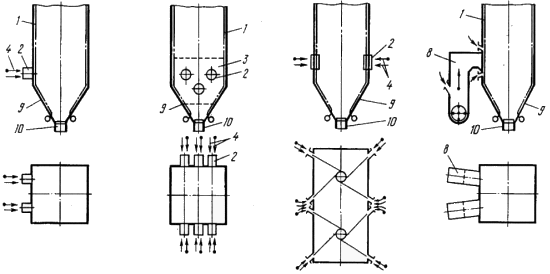

Рис. 5.1a. Однокамерные открытые с твердым шлакоудалением топочные устройства: 1 - топочные экраны; 2 - горелка; 3 - зона утепленных (футерованных) экранов; 4 - подвод топлива и воздуха в горелку; 5 - вихревая камера горения; 6 - циклон; 7 - камера дожигания; 8 - гравитационный сепаратор топлива с открытой амбразурой в топку; 9 - холодная воронка; 10 - шлаковая летка; II - шлаковая ванна; 12 - горизонтальный неохлаждаемый под; 13 - наклонный охлаждаемый под; 14 - выход жидкого шлака

Рекомендуемые материалы

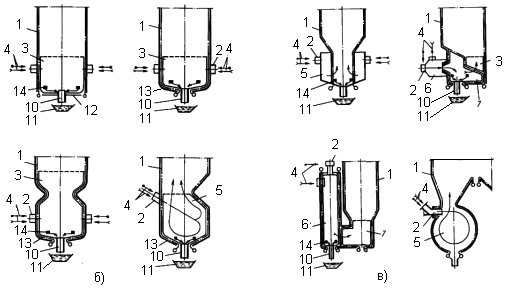

Рис. 5.1б, в. Виды топочных устройств: б - однокамерные открытые и с пережимом для жидкого шлакоудаления; в - двухкамерные с циклонным методом сжигания топлива и жидким удалением шлаков; 1 - топочные экраны; 2 - горелка; 3 - зона утепленных (футерованных) экранов; 4 - подвод топлива и воздуха в горелку; 5 - вихревая камера горения; 6- циклон; 7- камера дожигания; 8 - гравитационный сепаратор топлива с открытой амбразурой в топку; 9 - холодная воронка; 10 - шлаковая летка; II - шлаковая ванна; 12 - горизонтальный неохлаждаемый под; 13 - наклонный охлаждаемый под; 14 - выход жидкого шлака.

Рис. 5.2. Основные размеры топочной камеры.

 При конструировании топочной камеры ставится ряд условий.

Во-первых, топочная камера должна обеспечить в пределах ее объема наиболее полное сжигание топлива, так как за пределами топки горение топлива практически невозможно (допустимая неполнота сгорания топлива обоснована в гл.6).

Во-вторых, в пределах топочной камеры должно произойти охлаждение продуктов сгорания за счет отвода теплоты к экранам до экономически целесообразной и безопасной по условиям шлакования или перегрева металла труб температуры.

В-третьих, аэродинамика газовых потоков в объеме топочной камеры должна исключать явления шлакования стен или перегрева металла экранов в отдельных зонах топки, что достигается выбором типа горелок и их размещением по стенам топочной камеры.

Геометрически топочная камера характеризуется линейными размерами: шириной фронта а_Т глубиной b_Т и высотой h_Т (рис. 5.2), размеры которых определяются тепловой мощностью топки, тепловыми и физико-химическими характеристиками топлива. Произведение f_Т = a_Тb_Т, м², - сечение топочной камеры, через которое с достаточно большой скоростью (7…12 м/с) проходят раскаленные топочные газы.

Ширина фронта топки составляет а_Т = 9,5…31 м и зависит от вида сжигаемого топлива, тепловой мощности (паропроизводительности) парового котла. С увеличением мощности парового котла размер а_Т растет, но не пропорционально росту мощности, характеризуя, таким образом, увеличение тепловых напряжений сечения топки и скорости газов в ней. Оценочно ширину фронта а_Т, м, можно определить по формуле

где D - паропроизводительность котла, кг/с; m - числовой коэффициент, изменяющийся от 1,1 до 1,7 с ростом паропроизводительности.

Глубина топочной камеры составляет b_Т = 6…10,5 м и определяется размещением горелок на стенах топочной камеры и обеспечением свободного развития факела в сечении топки так, чтобы высокотемпературные языки факела не оказывали давление на охлаждающие настенные экраны. Глубина топки возрастает до 8…10,5 м при использовании более мощных горелок с увеличенным диаметром амбразуры и при их расположении в несколько (2…3) ярусов на стенах топки.

Высота топочной камеры составляет h_Т = 15…65 м и должна обеспечить практически полное сгорание топлива по длине факела в пределах топочной камеры и размещение на ее стенах требуемой поверхности экранов, необходимых для охлаждения продуктов сгорания до заданной температуры. По условиям сгорания топлива необходимая высота топки может быть установлена из выражения

где  средняя скорость газов в сечении топки, м/с; τ _ПРЕБ - время пребывания единичного объема газа в топке, с. При этом необходимо, чтобы τ _ПРЕБ ≈τ _ГОР , где τ _ГОР - время полного сгорания наиболее крупных фракций топлива.

Основной тепловой характеристикой топочных устройств паровых котлов является тепловая мощность топки, кВт

характеризующая количество теплоты, выделяющейся в топке при сжигании топлива с расходом В, кг/с, с теплотой сгорания Q^р_Н, кДж/кг, и с учетом дополнительных источников тепловыделения (см. гл.6), а также теплоты поступающего в топку горячего воздуха (см. § 6.5).

На уровне расположения горелок выделяется наибольшее количество теплоты, здесь расположено ядро факела и резко растет температура топочной среды. Если отнести все тепловыделение в растянутой по высоте топки зоне горения к сечению топки на уровне горелок, то получим важную расчетную характеристику - тепловое напряжение сечения топочной камеры

Максимально допустимые значения q_f нормируются в зависимости от вида сжигаемого топлива, расположения и типа горелок и составляют от 2300 кВт/м² - для углей, обладающих повышенными шлакующими свойствами, до 6400 кВт/м³ - для качественных углей с высокими температурами плавления золы. С ростом значения q_f увеличивается температура факела в топке, в том числе вблизи экранов, заметно увеличивается тепловой поток излучения на них. Ограничение значений q_f определяется для твердых топлив исключением интенсивного процесса шлакования настенных экранов, а для газа и мазута - предельно допустимым ростом температуры металла экранных труб.

Характеристикой, определяющей уровень энерговыделения в топочном устройстве, является допустимое тепловое напряжение топочного объема, q_v , кВт/м³

где V_Т - объем топочной камеры, м³.

Допустимое тепловое напряжение топочного объема также нормируется и изменяется от 140…180 кВт/м³ при сжигании углей с твердым шлакоудалением до 180…210 кВт/м³ при жидком шлакоудалении и прямо связано со средним временем пребывания газов в топочной камере. Это следует из нижеприведенных соотношений.

Время пребывания единичного объема в топке определяется отношением фактического объема топки с подъемным движением газов к секундному расходному объему газов

где ξ_т - усредненная доля сечения топки, имеющая подъемное движение газов, ξ_т = 0,75…0,85; v^П_Г - удельный приведенный объем газов, получающийся при горении топлива на единицу (1 МДж) тепловыделения, м³/МДж, v^П_Г = 0,30…0,35 м³/МДж (соответственно крайние значения при сжигании природного газа и сильновлажных бурых углей); Т_г - средняя температура газов в топочном объеме, К.

С учетом выражения (5.5) можно τ _ПРЕБ представить в виде

где m - комплекс значений постоянных величин.

Как следует из (5.7), с увеличением теплового напряжения q_v (увеличением объемного расхода газов) время пребывания газов в топочной камере уменьшается (рис. 5.3). Условию τ_ПРЕБ = τ _ГОР соответствует максимально допустимое значение q^М_v, а этому значению по (5.5) отвечает минимально допустимый объем топочной камеры V^МИН_Т.

Вместе с тем, как это указано выше, экранные поверхности топочной камеры должны обеспечить охлаждение продуктов сгорания до заданной температуры на выходе из топки θ", что достигается определением необходимых размеров стен, и следовательно, объема топочной камеры. Поэтому следует сопоставить минимальный объем топки V^МИН_Т из условия сгорания топлива и необходимый объем топки из условия охлаждения газов до заданной температуры V^ОХЛ_Т.

Увеличения поверхностей охлаждения без изменения геометрических размеров топки можно достичь применением двухсветных экранов (см. рис. 2.5), расположенных внутри топочного объема. В топочных камерах мощных паровых котлов при сильно развитой ширине фронта топки применение такого экрана делает сечение каждой секции в плане близким к квадрату, что значительно лучше для организации сжигания топлива и получения более равномерного поля температур газов и тепловых напряжений экранов. Однако такой экран, в отличие от настенного, воспринимает интенсивный тепловой поток с обеих сторон (отсюда и название - двухсветный) и отличается более высокими тепловыми напряжениями, что требует тщательного обеспечения охлаждения металла труб.

Тепловосприятие топочных экранов, полученное излучением факела Q_Л, кДж/кг, можно установить из теплового баланса топки как разность между удельным полным тепловыделением в зоне ядра факела на уровне расположения горелок без учета отдачи теплоты к экранам Н_а, кДж/кг, и удельной теплотой (энтальпией) газов на выходе из топки Н^″_Т при отдаче (потере) небольшой части теплоты через теплоизолирующие стены Q_П

где φ - доля сохранения теплоты в котле (см. гл. 6).

Если отнести значение тепловосприятия топки к единице поверхности экрана, то получим среднее тепловое напряжение поверхности нагрева q_Л, кВт/м², характеризующее интенсивность тепловой работы металла труб экранов

где F^Э_СТ - поверхность стен топки, закрытая экранами, м².

5.2. Топочные камеры и горелки для сжигания твердых топлив

На организацию топочного процесса при сжигании пылевидного топлива большое влияние оказывают образование и поведение золы и шлака в топочной камере.

Топочная камера может работать с удалением шлаков в твердом состоянии (топка с твердым шлакоудалением) либо выводом шлаков из топки в жидком состоянии (топка с жидким шлакоудалением). В любом случае золовые фракции уносятся с потоком газов из топки в отвердевшем состоянии. В ядре факела, где развиваются высокие температуры, шлаковые и золовые частицы находятся в размягченном состоянии и обладают способностью налипать на стены или экранные поверхности, если в таком состоянии они в каком-то месте их коснутся. Этот процесс может привести к нарастанию слоя затвердевающих частиц золы и шлаков на относительно холодной поверхности экранов, т.е. к локальному шлакованию отдельных стен топки.

Поскольку при сжигании топлива зола находится в тестообразном состоянии, то для предотвращения шлакования стен топки процесс сжигания должен быть так организован, чтобы зола в размягченном состоянии не достигала стен топки.

Организация твердого шлакоудаления

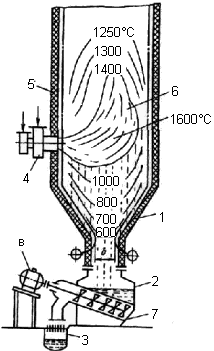

Распределение температуры в топочной камере при удалении шлака в твердом состоянии характеризуется изотермами, показанными на (рис. 5.4).

Наивысшая температура устанавливается в ядре факела в центральной части топки, располагающемся примерно на уровне горелок. В результате отдачи теплоты топочным экранам около них располагается изотерма с относительно низкой температурой.

Отличительной особенностью этих топок является наличие в нижней части топки холодной воронки, образованной путем сближения фронтового и заднего экранов с большим уклоном (50…60°) до расстояния b' = 1,0…1,2 м. За счет этого быстро снижается температура газов в нижней части топки, и выпадающие из ядра факела расплавленные шлаковые частицы, попадая в эту зону, отвердевают (гранулируются) снаружи и по крутым скатам воронки ссыпаются в шлакоприемную ванну. Количество шлака, уловленного таким способом через холодную воронку, невелико и составляет 5…10% общего золосодержания топлива, т.е. а_ШЛ = 0,05…0,10. Гранулированные шлаковые частицы непрерывно удаляются из ванны специальным механизмом. Водяная ванна выполняет одновременно роль гидрозатвора, препятствующего проникновению снизу в топку холодного воздуха.

Аэродинамика топочного объема должна быть так организована, чтобы вблизи настенных экранов температура газов была не выше характерной температуры золы t_A (см. § 3.3), начиная с которой золовые частицы становятся липкими и создают опасность шлакования стен.

На рис. 5.5 показано, как влияет тепловое напряжение сечения топки q_f на распределение температур по сечению. При высоких тепловых напряжениях увеличивается температура газов вблизи стен, что создает опасность их шлакования.

Поэтому средние тепловые напряжения сечения топочной камеры при твердом шлакоудалении, как правило, должны иметь невысокие значения (q_f = 3…4 МВт/м²). Это неизбежно приводит к увеличению размеров сечения топочных камер.

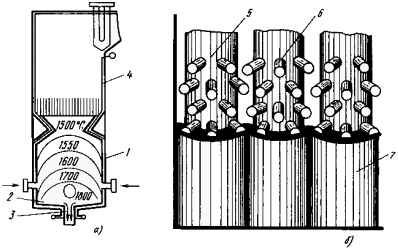

Для прочного удержания футеровки вначале на трубы экранов со стороны топочного объема обычно приваривают шипы (диаметром 10 мм и длиной 15…18 мм) и затем наносят слой изоляции (рис. 5.6).

Подовая часть топки выполняется горизонтальной или слабонаклонной к центру топки. Здесь на трубы пода накладывают 2…3 слоя огнеупорного кирпича на огнеупорной связке. В центре пода оставляется одно или два футерованных отверстия для слива шлака (летка) размером примерно 500…800 мм. Расплавленный шлак переливается через край и тонкими струями стекает в шлаковую ванну, где при контакте с водой отвердевает.

Повышению уровня температуры в этой зоне способствует двусторонний пережим топки, который уменьшает теплоотдачу радиацией в верхнюю часть топки, где открытые экраны имеют более низкую температуру. При жидком шлакоудалении через шлаковую летку удаляется до 20…30% минеральной массы топлива в виде расплавленного шлака.

Камера охлаждения полностью экранирована открытыми трубами. Здесь завершается сжигание недогоревшей части топлива и охлаждение продуктов сгорания до необходимой температуры на выходе, при которой должна гранулироваться вся зола в объеме уходящих из топки газов. По конструкции топочные камеры с жидким шлакоудалением выполняются однокамерными открытыми и полуоткрытыми (с пережимом) по типу рис. 5.1, б, а также двухкамерными по типу рис.5.1, в.

В топочных устройствах с пережимом за счет покрытия футеровкой настенных экранов в зоне горения достигается достаточно высокая температура газов 1600…1800°С, которая на 150…200°С выше температуры t_Н.Ж. Объемное тепловое напряжение в камере горения выше среднего по топке в целом в 4…5 раз и составляет q^К.Г_v = 500…800 кВт/м³.

В циклонных камерах горения за счет тангенциального ввода горячего воздуха (горизонтальные циклоны) или угловой установки горелок с тангенциальным направлением струй (вертикальные предтопки) создается интенсивное вихревое движение горящего факела. В циклоне уровень температур более высокий – 1700…1900°С, а тепловые напряжения объема достигают 2…4 МВт/м³.

Однако за счет более низких тепловых напряжений значительной по размерам камеры (зоны) охлаждения газов среднее значение q_v для топочного устройства только на 20…30% выше, чем в топках с твердым удалением шлаков. Доля удаления шлаков в жидком виде составляет а_ШЛ = 0,6…0,7.

В топках с жидким шлакоудалением благодаря более высокой температуре горения улучшается сгорание топлива и несколько снижаются потери с недожогом. Вместе с тем из-за увеличения количества удаляемого через летку шлака и более высокой его температуры возрастают потери с физической теплотой шлака.

Более высокий процент улавливания золы позволяет по условиям износа металла поверхностей повысить скорость продуктов сгорания в конвективных газоходах, что интенсифицирует теплообмен и уменьшает габариты и затрату металла поверхностей нагрева. Основной недостаток топок с жидким шлакоудалением - опасность застывания шлака при пониженной нагрузке котла, отсюда известные ограничения D_МИН.

Топки с жидким шлакоудалением применяются в основном при сжигании слабореакционных топлив (при V^г_Л < 15%) с умеренными значениями температуры плавления золы (t_С ≈ 1300…1350°С).

Увеличение температуры горения приводит к росту образования вредных составляющих газов, в частности оксидов азота.

Горелочные устройства

Необходимая интенсивность горения топливной пыли достигается подготовкой горючей смеси (смесеобразованием) в горелочном устройстве, называемом в дальнейшем горелкой.

Полученная в процессе размола и сушки топливная пыль при температуре 70…130°С потоком первичного воздуха, доля которого составляет от 15 до 40%, вдувается в топочную камеру через горелки. В горелки подается также вторичный воздух при температуре 250…420°С. Горелки выдают в топку два раздельных потока - пылевоздушную смесь и вторичный воздух, которые перемешиваются и образуют горючую смесь в топочной камере.

Горелки являются важным элементом топочного устройства, от их работы и размещения в топке зависит характер смесеобразования, что в сочетании с аэродинамикой топочной камеры определяет интенсивность воспламенения, скорость и полноту сгорания, а следовательно, и тепловую мощность и эффективность топки.

Различают вихревые и прямоточные пылевые горелки.

Вихревые горелки выполняются следующих видов:

двухулиточные с закручиванием аэропыли и вторичного воздуха в улиточном аппарате (рис. 5.7, а),

улиточно-лопаточные с улиточным закручиванием потока аэропыли и аксиальным лопаточным закручивателем вторичного воздуха (рис. 5.7, б);

прямоточно-улиточные, в которых аэропыль подается по прямоточному каналу и раздается в стороны за счет рассекателя, а вторичный воздух закручивается в улиточном аппарате (рис. 5.7, в);

двухлопаточные, в которых закручивание потоков вторичного воздуха и аэропыли обеспечивается аксиальным и тангенциальным лопаточным аппаратом (рис. 5.7, г).

Вихревые горелки имеют тепловую мощность от 25 до 100 МВт. Наиболее распространены двухулиточные и улиточнолопаточные горелки, последние обеспечивают большую тепловую мощность (75…100 МВт).

Вихревые горелки отличаются повышенной эжекцией горячих топочных газов в поступающую пылевоздушную смесь (см. рис. 4.10), что обеспечивает ее быстрый прогрев до температуры воспламенения. Лопаточный завихривающий аппарат может быть выполнен поворотным, что позволяет производить оптимальную настройку аэродинамики горелки.

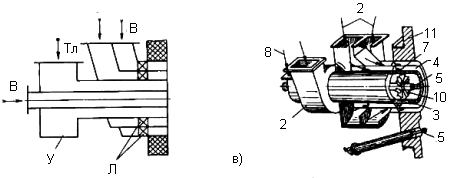

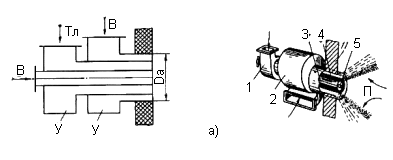

Рис. 5.7. Виды вихревых пылеугольных горелок: а - двухулиточная горелка; б - улиточно-лопаточная горелка; 1 - улитка пылевоздушной смеси; 2 - улитка вторичного воздуха; 3 - кольцевой канал для выхода пылевоздушной смеси в топку; 4 - то же для вторичного воздуха; 5 - основная мазутная форсунка; 6 - рассекатель на выходе пылевоздушной смеси; 7 - завихривающие лопатки для вторичного воздуха; 8 - подвод центрального (третичного) воздуха; 9 - управление положением рассекателя; 10 - завихритель осевого потока воздуха; 11 - обмуровка топки; П - подсос топочных газов в корню факела; Л - завихривающие лопатки; В - подвод воздуха к горелкам; Т_л - подвод топливно-воздушной смеси; У - завихривающая улитка, D_а – диаметр амбразуры горелки

На полноту сгорания топлива сильное влияние оказывают скорости вдувания в топку аэропыли и вторичного воздуха. Повышение скорости усиливает турбулентное перемешивание потоков, однако при слишком большой скорости происходит отрыв факела от горелки. Для лучшего перемешивания угольной пыли с горячим воздухом необходимо сохранять различие в скоростях этих потоков. Так, скорость аэропыли на выходе из горелки поддерживают на уровне w₁ = 14…25 м/с, а скорость вторичного воздуха должна быть w₂= (1,2…1,4)w₁.

Вихревые горелки универсальны и применимы для любого твердого топлива, но наибольшее распространение получили при сжигании топлив с малым выходом летучих веществ.

Горелки повышенной тепловой мощности выполняются с двумя регулируемыми коаксиальными каналами по вторичному воздуху, что обеспечивает сохранение необходимых скоростей воздуха при работе на пониженных нагрузках. При нагрузках ниже 70% номинальной периферийный канал воздуха перекрыт и тем обеспечивается поддержание скорости воздуха.

Вихревые горелки создают более короткий факел по длине и широкий угол его раскрытия, обеспечивают интенсивное перемешивание потоков и глубокое выгорание топлива (до 90…95%) на относительно короткой длине факела. В этом отношении вихревые горелки являются горелками индивидуального действия, каждая горелка обеспечивает качественное сжигание топлива в своей части топочного объема.

Определяющим конструктивным параметром вихревых горелок является диаметр амбразуры D_a. Горелки размещаются на достаточном расстоянии друг от друга - L₁ = (2,2…2,3)D_a и от боковых стен L₂ = (1,6…2,0)D_a, чтобы исключить раннее взаимодействие факелов и наброс факела на стены. При однофронтальном расположении горелок в 1…2 яруса экран задней стены получает повышенное тепловосприятие (на 10…20% выше среднего), и для исключения шлакования стены при твердом шлакоудалении глубина топки должна быть не менее b_Т = (6…7)D_a. Встречное (двухфронтальное) расположение горелок (см. рис. 5.1 a, б, в) характерно для мощных паровых котлов, когда необходимое число горелок невозможно разместить на одной стене. При встречном расположении выравнивается теплонапряжение экранов топки, повышается уровень температур в центре топки.

Прямоточные горелки из-за более низкой турбулизации потока создают дальнобойные струи с малым углом расширения и вялым перемешиванием первичного и вторичного потоков. Поэтому успешное сжигание топлива достигается взаимодействием струй разных горелок в объеме топочной камеры. Для этого применяются встречное расположение горелок с двух противоположных стен топки или угловое с тангенциальным направлением струй в объеме топки (рис. 5.8).

Прямоточные горелки могут быть прямоугольной формы (плоские) или круглые (рис. 5.9).

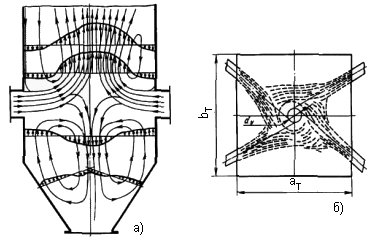

Рис. 5.8. Расположение прямоточных горелок на стенках топки: а - встречное; б - тангенциальное; d_у - условный внутренний диаметр вращения факела

Горелки прямоугольной формы, особенно вытянутые по высоте, обладают высокой эжекцией окружающей газовой среды с боковых сторон струи. Поэтому такие горелки при внешней подаче аэропыли (рис. 5.9, а) имеют преимущества по условиям воспламенения.

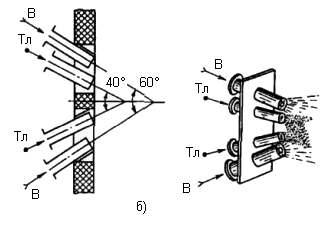

Круглые горелки обычно выполняются с отдельной подачей аэропыли и горячего воздуха (рис. 5.9, б). Встречный наклон двух блоков горелок улучшает перемешивание и сгорание. Такие горелки получили название плоскофакельных.

Горелки с внутренней подачей пыли и рассекателем (рис. 5.9, в) имеют лучшие условия перемешивания с воздухом, но прогрев топлива происходит медленнее, поэтому такая горелка более приемлема для качественного каменного угля с высоким выходом летучих веществ.

При угловом расположении горелок и тангенциальном движении факела в сечении топки чаще всего применяют блоки щелевых горелок (рис. 5.9, г).

Прямоточные горелки применяются в основном для сжигания высокореакционных топлив: бурых углей, торфа, сланцев и каменных углей с высоким выходом летучих веществ. Скорость пылевоздушной смеси на выходе из горелок принимается w₁ = 20…28 м/с, оптимальная скорость вторичного воздуха w₂ = (1,5…1,7)w₁.

Горелки для высококонцентрированной пыли получают все более широкое применение. Подача пыли из бункера к горелке происходит в этом случае не первичным потоком воздуха, а с помощью небольшого количества (0,1…0,3% всего расхода) сжатого воздуха, который обеспечивает хорошую текучесть аэропыли по пылепроводу малого диаметра 60…90 мм (рис. 5.10, а).

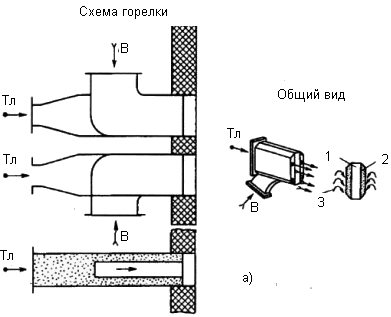

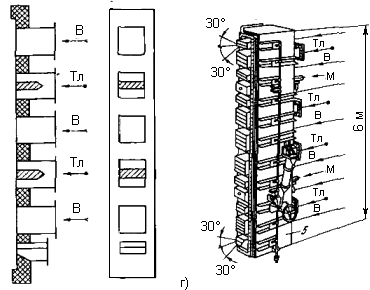

Рис. 5.9в. Прямоточная пылеугольная горелка прямоугольной формы с поворотной головкой и внутренней подачей аэропыли: 1 - канал горячего воздуха; 2 - канал аэропыли; 3 - подсос топочных газов к струе аэропыли; 4 - поворотная головка; В - подвод воздуха; Т_л - подвод топливно-воздушной смеси.

Перемешивание подаваемой в котел пыли обеспечивается непосредственно на выходе в горелку при смешении пыли с первичным потоком воздуха (рис. 5.10, б, в). При этом ликвидируется громоздкая система пылепроводов диаметром 300…500 мм от бункеров пыли к горелкам котла, обеспечивается равномерность раздачи пыли по всем горелкам, резко снижается удельный расход энергии на пневмотранспорт и создается возможность регулирования расхода первичного воздуха в зависимости от нагрузки, что ранее было невозможно по условиям транспорта пыли.

"10 Особенности регулирования газотурбинной установки" - тут тоже много полезного для Вас.

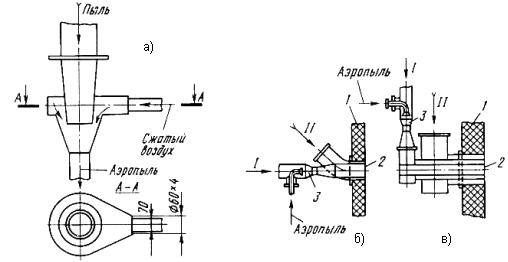

Рис. 5.10. Горелки с подачей высококонцентрированной пыли: а - смеситель пыли с воздухом; б - прямоточная горелка; в - двухулиточная вихревая горелка; 1 - обмуровка топки; 2 - амбразура горелки; 3 - распылитель; I - первичный воздух; II - вторичный воздух

Аэродинамическое сопротивление горелки по вторичному воздуху, Па, определяется по формуле

где , ρ_В - аксиальная скорость, м/с, и плотность воздуха, кг/м³, при его температуре в горелке; ξ_ГОР - коэффициент сопротивления горелки, который для прямоточных горелок

составляет 1,5…2,0 и для вихревых 2,5…3,5.
