Инструментальные стали
Глава 9. Инструментальные стали
Требования к инструменту:
1) высокая твердость HRC ≥ 60;
2) твердость высокая при разогреве (500-600°С);
3) хорошие свойства при изгибе и кручении;
4) достаточная пластичность (удар);
5) стабильность размеров при эксплуатации;
6) высокое качество поверхности (шлифуемость).
Все эти свойства нужны в тонком поверхностном слое (особенно (1) и (2)).
Рекомендуемые материалы
Инструменты:
1) режущий
обязательно пункты (1), (2), (3), (5), (6), вспомогательный (4);
2) мерительный
обязательно пункты (1), (5), (6), вспомогательные (2), (3), (4);
3) штамповой
- холодная деформация
обязательно пункты (1), (3), (4), (5), (6), вспомогательный (2);
- горячая деформация
обязательно пункты (2), (3), (4), (5), вспомогательное (1), (6).
- Инструментальные углеродистые стали
%С ≥ 0,7, HRC ≥ 60
J7 (0,7 %C), J8, J10, J12, J12A (высококачественный).
Упрочняющая ТО: закалка АС1 (30+50°С), охлаждение в воде + низкий отпуск 160-180°С
Охлаждение в воде – небольшая прокаливаемость ≤ 10-12 мм, коробление.
Низкий отпуск – Мотп + Ц, твердость не удержать при нагреве.
Применение: для небольших сечений простой формы, работающих без разогрева, режущие инструменты типа нарезания резьбы, мерительные инструменты, метчики, плашки.
- Легированные стали
Закаливаются в масле или на воздухе, прокаливаемость больше, коробление меньше, для более массивного и сложного инструмента.
2.1. Низколегированные стали
0,9% С: 9ХС, прокаливаемость до 40-50 мм; 1% С: ХВГ, прокаливаемость до 50-70 мм.
Закалка + низкий отпуск.
Для более массивного инструмента, работающего без разогрева (сверла по дереву).
2.2. Высоколегированные стали
Х12М, прокаливаемость ≥ 100 мм, Х12МД – «М», Х12ВМ – закалка 1050°С + отпуск (низкий 200-250°С, HRC ~ 61-63 / высокий 500°С, HRC ~ 58-60)
Штамповые стали для холодной обработкой давлением – штампы для автомобильного листа.
Выс. – холодная штамповка, низ. – холодная вытяжка.
3Х2В8Ф – штампы для горячей штамповки.
Закалка 1100°С + высокий отпуск 650-700°С, HRC ~ 42-45, до 700°С.
- Быстрорежущие стали
HRC > 56 при 500-600°С – красностойкость.
Взаимоотношения туроператора и страховой компании - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.
Р18, Р12, Р9, (%W)
Р6М5 (6% W, 5% Mo)
Р6М5К5 – особо скоростной режим.

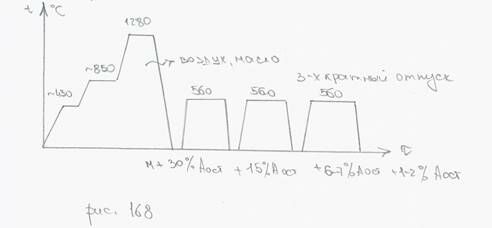

ТО:
Из М выделяются карбиды W, Mo, V до 20-30% по объему. Очень дисперсные формы, HRC ~ 64-67, 500-600°С.
