Глава 8. Конструкционные материалы, устойчивые к воздействию рабочей среды и температуры
§1. Конструкционные материалы, устойчивые к воздействию среды (коррозии)
Коррозия – постепенное повреждение материала в результате электрохимического или химического воздействия с окружающей средой.
Скорость коррозии [мм/год] [г/(м2 ● час)]
Vкор | баллы | |
Совершенно стойкие | < 0.001 мм/год | 1 |
Рекомендуемые материалыFREE Маран Программная инженерия Техническое задание -9% Курсовой проект по деталям машин под ключ -9% Все лабораторные под ключ! КМ-1. Комбинационные логические схемы + КМ-2. Комбинационные функциональные узлы и устройства + КМ-3. Проектирование схем Весьма стойкие | 0,001-0,005 мм/год | 2 |
Нестойкие | > 10 мм/год | 10 |
Коррозия бывает электрохимическая ( в средах, содержащей влагу) и химическая (в средах, не содержащих влагу).
1. Электрохимическая коррозия
1.1. Взаимодействие Ме с электролитом
Вначале Me ―› Men+ + nē, затем при переходе в раствор некоторого количества атомов на Ме накапливаются избыточные электроны, процесс перейдет в равновесную стадию:
Me <=> Men+ + nē.
Процесс коррозии остановится.
Ме А ―› источник электронов, анод (-), Ме Б ―› приемник электронов, катод (+).
Me ―› Men+ + nē ―›
● при контакте двух разных Ме, заряженные частицы непрерывно перемещаются по замкнутому контуру, начинается ток;
● ток является признаком коррозии;
● повреждается всегда Ме-анод. Потенциал, накопленный Ме к моменту достижения равновесия называется обратимым равновесным потенциалом.
Vотр | Mg | Al | Ti | Zn | Cr | Fe | Ni | Sn | H | Cu | Ag | Pt | Au |
[В] | -2.37 | -1.63 | -1.63 | -0.76 | -0.74 | -0.44 | -0.25 | -0.14 | 0 | 0.52 | 0.8 | 1.19 | 1.68 |
● чем отрицательнее потенциал, тем легче корродирует раствор;
● «+» - добровольно в раствор не переходят, благородные Ме;
● разновидность коррозии:
Контактная коррозия
а) контакт 2-х Ме;
б) контакт 2-х фаз
матрица К + частица А; Матрица А + частица К – дуралюмин CuAl2 (упрочняющая фаза);
в) межкристаллитная коррозия (МКК);
г) коррозия растрескивания (КР);
д) щелевая коррозия.
Скорость коррозии зависит от:
- разница в обратимости потенциалов (чем больше потенциал, тем быстрее скорость коррозии);
- среды
- наличия или отсутствия стойкой плотно прилегающей оксидной пленки (если такая пленка образуется, то наступает явление пассивации, т.е. коррозия замедляется или вообще прекращается), пассиваторы: Ti, Al, Cr, Ni, W, Mo.
1.2. Материалы, устойчивые к электрохимической коррозии (коррозионностойкие)
Коррозионностойкие:
● благородные Cu, Ag, Pt, Au, всегда в контакте (К), т.е. не повреждаются.
Cu – полублагородный, КР (коррозия растрескивания);
● пассивирующиеся
―› Ti + TiO2 – суперстойкая пленка, стоит почти во всех средах, не подвержена коррозии;
―› Al + Al2O3 – хорошо стоит в пресной воде, в морской воде не стоит (Cl-, J-, B-)
При введении 12 и более % Cr становится пассивирующейся, Cr ≥ 12% - нержавеющая сталь.
Коррозионностойкие стали 12Х13, 20Х13, 30Х13, 40Х13 – 13% Cr.
C + Сr ―› Cr23C6.
Углерод уводит хром с образующейся карбидной фазы, коррозионная стойкость мала. Для атмосферных условий, а не агрессивных фаз.
1.3. Коррозионностойкие покрытия
● благородные Cu+Au, Ni+Ag;
● более благородные (Fe + Sn), защищает, пока целое;
● более электроотрицательные (менее благородные) (Fe + Zn);
● пассивирующиеся Ме (Fe + Ni/Cr);
● протекторная.
2. Химическая коррозия

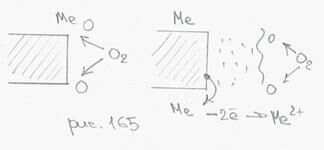

1.1. Взаимодействие Ме с О2 при tвыс
В начале , затем О + 2ē ―› О2-,
Для продолжения окисления оксид должен быть проницаемым для электронов и ионов.
Скорость окисления зависит от:
● проницаемости окисления
- менее проницаемы Cr2O3, SiO2;
- наименее проницаемы Me3O4, решетка типа шпинели: FeCr2O4, FeAl2O4;
● от плотности прилегания окислов. Плотнее прилегают те окислы, у которых близкие удельные объемы в Ме
(рыхлые Ме) 1 < < 2,5
● коэффициент линейного расширения;
● плотнее прилегают при меньшей шероховатости;
● без нагружения.

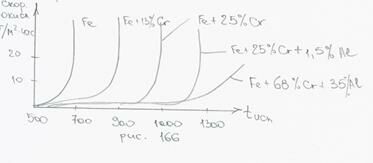

1.2. Материалы, устойчивые против окисления - жаростойкие
- Mg, W, Mo, Ti
15Х28, Т ~ 1250°С
05Х27Ю5, Т ~ 1300°С
«Ф»-класс
σU ~ 400-600 МПа (комн. t);
σU ~ 40-60 МПа (1100-1200°С).
Применение: нагреватели, т.к. нагружения не выдерживает, задача удержать себя.
§2. Материалы, устойчивые к воздействию рабочих температур
1. Особенности поведения нагретого Ме при нагружении
При нагреве:
- колебания атомов увеличивается;
- количество вакансий возрастает;
- диффузионная подвижность повышается;
- подвижность дислокаций увеличивается.
Итог: в нагретом Ме при нагружении дислокации не могут удерживаться на своих местах и постоянно смещаются, т.е. наблюдается явление ползучести.
Ползучесть:
АВ – стадия устойчивости;
СА – неустановившаяся стадия;
ВС – стадия быстрого разрушения.
Разрушающее напряжение:
Для ползучести:
Длительная прочность σ100900 = 150 МПа.
Ме выдерживает 150 МПа при 900°С 100 часов.
Предел ползучести σ1/1000900 = 150 МПа, где 1 – ε%
При нагрузке 150 МПа за 1000 часов при t = 900°С ползучесть составляет не более 1%
Скорость ползучести замедляется, если:
1) температура плавления выше и высокие Е. т.к. скорость диффузии меньше при высокой t, дислокации перемещаются труднее при высоких Е;
2) упрочнение дисперсными частицами, которые не рассасываются в матрице (HfO2, ThO2);
3) ползучесть меньше при крупном зерне (монокристалл).
2. Жаропрочные материалы
1) 300-600°С – теплостойкие, котельные стали, до 100000 часов, 25Х2МФ – «П»;
2) 750-1050°С – авиационные двигатели, сплавы Cr + Ni, ХН77ТЮ;
3) ≥ 1100°С.
15Х11М9 – «М»,
Рекомендуем посмотреть лекцию "Ультразвуковая анатомия щитовидной железы".
03Х18Н10 – «А»,
закалка + старение 800°С 16 часов, 100-200 МПа.
Жаропрочные материалы работающие при температуре ≥ 1100°С:
W, σU ~ 230 МПа (1100°С),
W + Re (27%), σU ~ 700 МПа (1200°С), σU ~ 1000-2000 МПа (1500-1600°С).
Необходима защита от окисления, трудно из него сделать какую-либо деталь.
