Лекция 1.2. Системы энергосбережения образовательных учреждений
1. Исследование энергопотребления
В группу образовательных учреждений входят: школы, гимназии, ПТУ, лицеи, колледжи, техникумы и высшие учебные заведения (институты, академии, университеты).
Отделом энергоаудита НИЦЭ проведен энергоаудит образовательных учреждений различных видов Нижегородской области. В табл. 1 приведены показатели потребления энергоносителей и их стоимости обследованных образовательных учреждений. Как видно из табл. 1 все образовательные учреждения потребляют электрическую и тепловую энергию, а некоторые газ и другие виды топлива. Топливо идет в основном на котельные, кроме того газ используется для общежитий и некоторых лабораторных установок.
Таблица 1
Показатели потребления энергоносителей по обследованным
образовательным учреждениям Нижегородской области за 1998 год
Рекомендуемые материалыFREE Маран Программная инженерия Техническое задание -9% Все лабораторные под ключ! КМ-1. Комбинационные логические схемы + КМ-2. Комбинационные функциональные узлы и устройства + КМ-3. Проектирование схем -62% РК №2 - Кинематика плоского движения -9% КМ-3. ИДЗ-1 + КМ-4. ИДЗ 2 + КМ-5. ИДЗ-3 - Выполнение всех лаб по СПО в кратчайшие сроки! Решённые билеты для РК-2 № п/п | Учебное заведение | Характеристика годового энергопотребления | Годовые расходы на энергоресурсы, тыс. руб | |||||
электроэнергия | теплоэнергия | газ | ||||||
тыс.кВт.ч | тыс.руб | Гкал | тыс.руб | тыс.м3 | тыс.руб | |||
1 | НГТУ | 4066 | 1466 | 5054 | 284 | 3017 | 1077 | 2827 |
2 | ННГУ | 4731 | 2538 | 5604 | 869 | 7423 | 2846 | 6253 |
3 | НГАСУ | 2060 | 1070 | 3464 | 352 | 3202 | 1143 | 2565 |
4 | НГЛУ | 1025 | 4092 | 5695 | 722 | 81,5 | 25 | 1239 |
5 | НГПУ | 1254 | 601 | 7207 | 865 | 152 | 54 | 1520 |
6 | АГПИ | 598 | 287 | 4481 | 493 | 1,3 | 0,4 | 780 |
7 | НАТ | 180,3 | 87 | 1836 | 202 | 2,6 | 1 | 289 |
8 | НРУ | 623 | 299 | 3663 | 403 | 0 | 0 | 702 |
9 | ЗАТ | 250 | 120 | 2500 | 275 | 0 | 0 | 395 |
10 | НТК | 200 | 96 | 2000 | 220 | 0 | 0 | 316 |
Примечание:
НГТУ - Нижегородский государственный технический университет
ННГУ - Нижегородский государственный университет
ННАСУ - Нижегородский государственный архитектурно-строительный университет
НГПУ - Нижегородский государственный педагогический университет
НГЛУ - Нижегородский государственный лингвинистический университет
АГПИ - Арзамасский педагогический институт
НАТ - Нижегородский автотранспортный техникум
ЗАТ - Заволжский автомоторный техникум
НРУ - Нижегородское речное училище
НТК – Нижегородский технический колледж
По типу источников теплоснабжения образовательные учреждения делятся на три вида:
1) с питанием тепловой энергией от городских или поселковых отопительных котельных;
2) с питанием тепловой энергией от собственных котельных;
3) с питанием части корпусов от собственных котельных, а части корпусов от сторонних котельных.
Кроме указанных выше энергоносителей все образовательные учреждения потребляют холодную воду и сбрасывают стоки в канализацию.
В табл. 2 приведено соотношение стоимости расходов различных энергоносителей по университетам Нижегородского региона в 1998 г.
Таблица 2
№ п/п | Вид энергоносителя | Соотношение стоимости в % | |||||
НГТУ | ННГУ | НГАСУ | НГЛУ | НГПУ | Дф НГТУ | ||
1 | Электроэнергия | 46,73 | 37,4 | 37,57 | 22,1 | 28,8 | 41,8 |
2 | Отопление и горячее водоснабжение | 9,07 | 12,81 | 12,38 | 69 | 58,5 | 40,7 |
3 | Газ для котельных | 33,78 | 38,72 | 39,52 | - | - | - |
4 | Газ для корпусов и общежитий | 0,54 | 0,33 | 0,62 | 2,45 | 3,8 | 0,35 |
5 | Водоснабжение и канализация | 9,88 | 10,74 | 9,91 | 6,42 | 8,9 | 17,15 |
Итого, % | 100 | 100 | 100 | 100 | 100 | 100 |
Как видно из табл. 1, 2 годовые затраты на электроэнергию составляют от 22 до 47 %, затраты на отопление и горячее водоснабжение составляют от 40 до 69 %, затраты на водоснабжение и канализацию от 7 до 17 % от суммарных затрат на энергоносители.

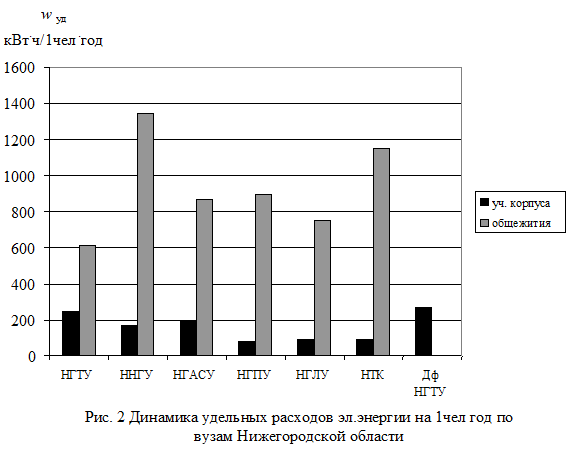

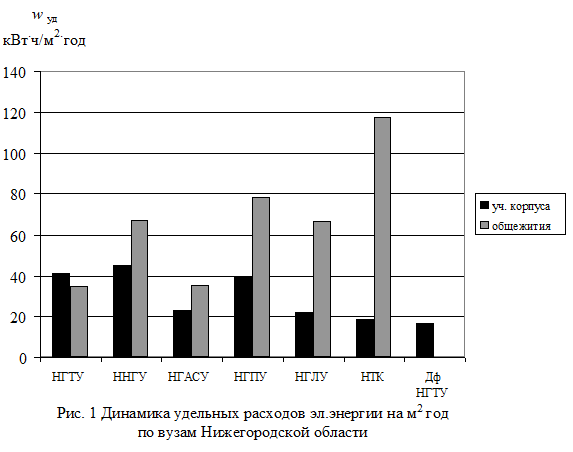

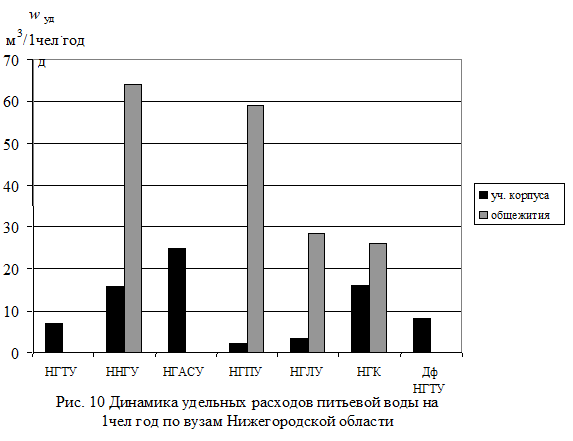

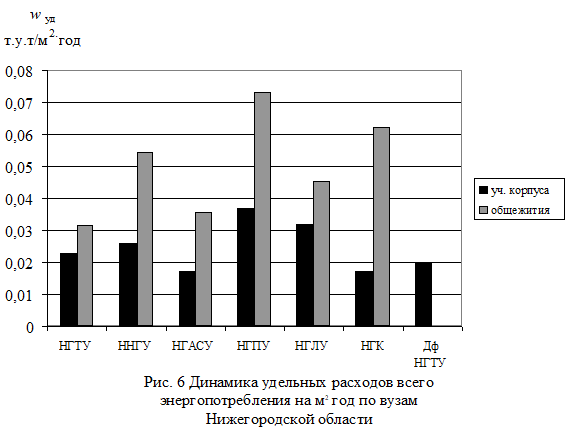

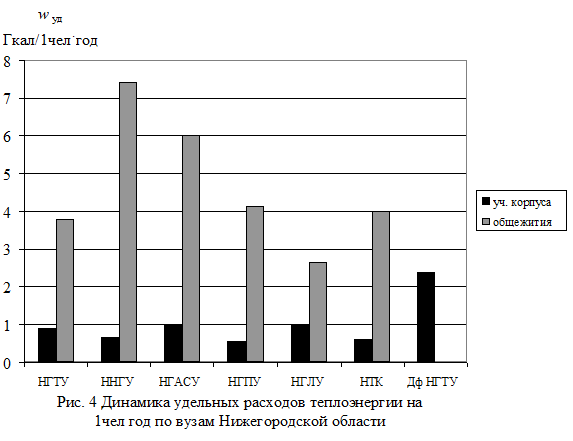

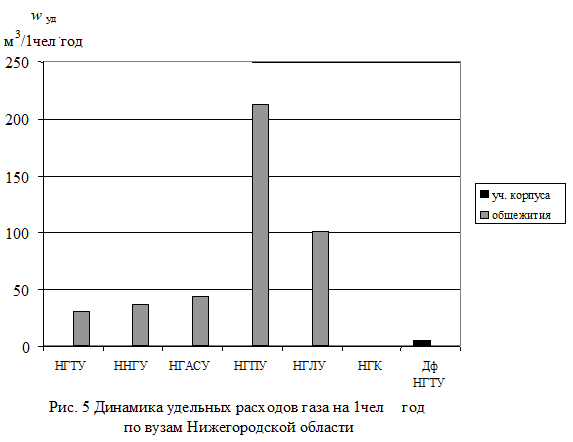

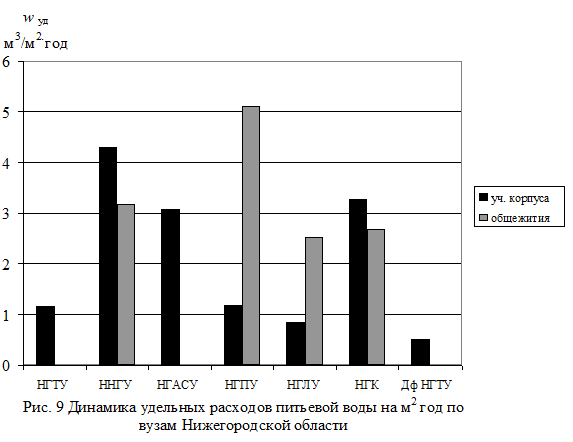

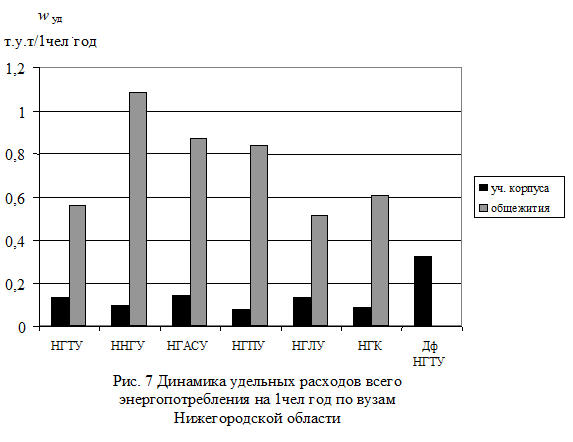

В табл. 3 приведены сведения о полных и удельных расходах энергоносителей по Вузам Нижегородского региона. Удельные расходы определялись на 1 м2 площади в год и на 1 человека в год. На рис. 1 - 11 приведены диаграммы удельных расходов всего энергопотребления, электрической и тепловой энергии, газа и питьевой воды обследованных вузов, отдельно по учебным корпусам и общежитиям.
Нормирование удельных расходов на 1 м2 площади применяется во многих странах и является объективной величиной, которая обычно связывается с требованиями санитарно-гигиенических норм. Однако в переходный период нашей экономики, когда многие ученые учреждения сдают свои площади в аренду, этот показатель дает завышенные цифры необходимых энергоносителей. Поэтому для переходного периода более достоверным будет нормирование удельных расходов 1 учащегося и преподавателя (на1 чел.год). Это позволит поставить все учебные заведения в одинаковые условия, в не зависимости от их площадей, и заставит руководителей учебных заведений более рационально использовать имеющиеся площади.
Из табл. 3 и рис. 1 - 11 видно, что удельные расходы энергоносителей на 1 чел. в год по Вузам Нижегородской области составляют:
1) по электрической энергии от 83 до 268 кВт.ч/чел.год;
2) по тепловой энергии от 0,56 до 2,39 Гкал/чел.год;
3) по воде от 2,4 до 25 м3/чел.год.
Для Вузов Московского региона аналогичные показатели следующие:
1) по электрической энергии от 200 до 900 кВт.ч/чел.год;
2) по тепловой энергии от 1,2 до 5,3 Гкал/чел.год;
3) по воде от 10 до 90 м3/чел.год.
Таблица 3
Сведения о полных и удельных расходах энергоносителей по ВУЗам Нижегородского региона
Наимено- вание | Вид зданий | Полезная площадь, | Количество студентов и | Эл. энергия | Тепловая энергия | Газ | |||||
учебного заведения | м2 | преподова-телей | Годовое потребление, | Удельный расход | Годовое потребление | Удельный расход | Годовое потребление, | Удельный расход | |||
тыс. кВт.ч | кВт.ч/м2.год | кВт.ч/1чел.год | Гкал | кВт.ч/м2.год | Гкал/1чел.год | тыс. м3 | м3/1чел.год | ||||
НГТУ | уч. корпуса | 75200 | 12686 | 3103 | 41,2 | 244,6 | 11361 | 176 | 0,9 | ||
общежития | 27780 | 1570 | 964 | 34,7 | 614 | 5948 | 249 | 3,8 | 47,5 | 30,2 | |
котельные | 2970 | ||||||||||
ННГУ | уч. корпуса | 57500 | 15399 | 2583 | 45 | 167,7 | 10065 | 203 | 0,654 | ||
общежития | 32000 | 1600 | 2149 | 67,2 | 1343 | 11852 | 430 | 7,41 | 60 | 37,5 | |
котельные | 7362 | ||||||||||
НГАСУ | уч. корпуса | 47400 | 5780 | 1108 | 23,4 | 191,7 | 5812 | 142 | 1 | ||
общежития | 26770 | 1100 | 953 | 35,6 | 866 | 6599 | 287 | 6 | 49 | 44,5 | |
котельные | 3153 | ||||||||||
НГПУ | уч. корпуса | 15743 | 7535 | 622 | 39,4 | 82,5 | 4237 | 313 | 0,56 | ||
общежития | 8223 | 716 | 642 | 78,1 | 897 | 2971 | 420 | 4,14 | 153 | 213 | |
НГЛУ | уч. корпуса | 14652 | 3535 | 325 | 22,2 | 91,1 | 3586 | 284 | 1,01 | ||
общежития | 9035 | 800 | 603 | 66,7 | 754 | 2110 | 271 | 2,64 | 81,4 | 101 | |
НГК | уч. корпуса | 5700 | 1154 | 104 | 18,3 | 90,1 | 720 | 147 | 0,623 | ||
общежития | 3900 | 400 | 459 | 117,7 | 1148 | 1600 | 205 | 4 | |||
Дф НГТУ | уч. корпуса | 23786 | 1499 | 402 | 16,8 | 268 | 3592 | 176 | 2,39 | 7,5 | 5 |
Продолжение таблицы 3
Сведения о полных и удельных расходах энергоносителей по ВУЗам Нижегородского региона
Наимено- вание | Вид зданий | Всего энергопотребление | Вода питьевая | Канализация | ||||||
учебного заведения | Годовое потребление | Удельный расход | Годовое потребление, | Удельный расход | Годовой сброс, | Удельный расход | ||||
т.у.т | т.у.т/м2.год | т.у.т/1чел.год | кВт.ч/м2.год | м3 | м3/м2.год | м3/1чел.год | м3 | м3/1чел.год | ||
НГТУ | уч. корпуса | 1712,6 | 0,0228 | 0,135 | 217 | 88300 | 1,17 | 6,96 | 88300 | 6,96 |
общежития | 880,9 | 0,0317 | 0,56 | 302 | ||||||
котельные | 3356,1 | |||||||||
ННГУ | уч. корпуса | 1499,8 | 0,0261 | 0,097 | 248 | 246476 | 4,29 | 16 | 246476 | 16 |
общежития | 1740 | 0,0544 | 1,087 | 518 | 101680 | 3,18 | 64 | 101680 | 64 | |
котельные | 8319 | |||||||||
НГАСУ | уч. корпуса | 825,4 | 0,0174 | 0,143 | 166 | 228072 | 3,07 | 25 | 228072 | 25 |
общежития | 960,9 | 0,0358 | 0,874 | 342 | (всего) | |||||
котельные | 3563 | |||||||||
НГПУ | уч. корпуса | 580,5 | 0,0369 | 0,077 | 352 | 18639 | 1,18 | 2,34 | 18639 | 2,34 |
общежития | 603 | 0,0733 | 0,842 | 699 | 42073 | 5,11 | 58,8 | 42073 | 58,8 | |
НГЛУ | уч. корпуса | 471,8 | 0,0322 | 0,133 | 306 | 12278 | 0,84 | 3,47 | 12278 | 3,47 |
общежития | 412,8 | 0,0456 | 0,516 | 435 | 22866 | 2,53 | 28,5 | 22866 | 28,5 | |
НГК | уч. корпуса | 98,8 | 0,0173 | 0,086 | 165 | 18600 | 3,26 | 16,1 | 18600 | 16,1 |
общежития | 243,5 | 0,0624 | 0,608 | 595 | 10440 | 2,68 | 26,1 | 10440 | 26,1 | |
Дф НГТУ | уч. корпуса | 489,2 | 0,02 | 0,324 | 192 | 12204 | 0,51 | 8,15 | 12204 | 8,15 |
Эти цифры говорят о том, что даже для регионов с одинаковыми климатическими условиями удельные расходы отличаются в 2-3 раза.
Информация в лекции "13 Век буржуазного богатства" поможет Вам.

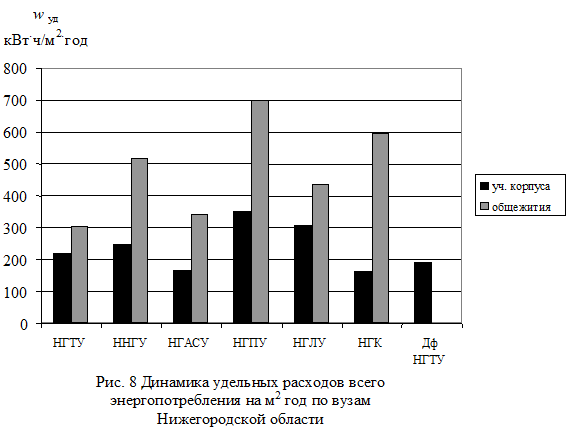

Удельные расходы энергоносителей на 1 м2 площади также имеют большие разбросы и для обследованных Вузов составляют:
1) по учебным корпусам от 165 до 352 кВт.ч/м2.год;
2) по общежитиям от 302 до 699 кВт.ч/м2.год.
Для сравнения ниже приведены удельные нормы расхода для университетов Англии:
1) лекционные помещения от 190 до 260 кВт.ч/м2.год;
2) общежития от 230 до 315 кВт.ч/м2.год.
