6. Перекрёстная проверка данных

Для обеспечения достоверности исходной информации после завершения предварительной оценки энергопотребления энергоаудитор должен заняться сверкой данных путём суммирования всех потребителей электроэнергии, всех потребителей пара и т.д. Во время сверки данных часто выявляются несоответствия, т.е. оценки индивидуального энергопотребления не всегда согласуются с общим измеренным энергопотреблением. ПЕРЕКРЁСТНАЯ ПРОВЕРКА данных - это процесс выявления  этих несоответствий.

Существует несколько различных методов проверки правильности измеренного или оцененного энергопотребления:

· Входной/выходной топливно-энергетический баланс

· Баланс массы

· Эффективность использования энергии

· Сравнение с показателями работы

Приведем примеры использования каждого метода.

6.1. ВХОДНОЙ/ВЫХОДНОЙ ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИЙ БАЛАНС.

            протребление заводом электроэнергии

Для наглядности рассмотрим пример аудита электроэнергии на заводе. Аудитор рассчитал годовое потребление электроэнергии, разделив его на четыре категории использования: освещение, вентиляция, сжатый воздух и непроизводственные потребители. Затем он измерил потребление электроэнергии за год каждой из этих категорий.

Общее энергопотребление за год: 4 203 250 кВт час

Рекомендуемые материалы

(По данным электросчётчика компании)

Проверенное потребление энергии

Освещение                 = 980 000 кВт час

Вентиляция               = 250 000 кВт час

Сжатый воздух       = 1 412 000 кВт час

Непроизводственные

Потребители           = 1258 500 кВт час

ВСЕГО                      =  3 900 500 кВт час

Другое потребление           =   302 750 кВт час = 7,2 % общего потребления

Вычислив общую сумму потребления, аудитор заметил, что эта величина на 7,2% меньше аналогичной величины, зафиксированной заводскими электросчётчиками. В этом случае небольшое количество потреблённой энергии, выявленное в ходе перекрёстной проверки, может быть легко отнесено на разнородные небольшие потребители, что и подтверждают его расчёты.

Если разница оказывается слишком большой или отрицательной, она выявляет ошибку в аудите, которая затем должна быть перепроверена.

6.2. ВХОДНОЙ/ВЫХОДНОЙ ТОПЛИВНО-ЭНЕРГЕТИЧЕСКИЙ БАЛАНС.

                        паровой котел

В данном примере показаны предварительные результаты энергоаудита котельной, при котором потреблённое топливо и выработанный пар умножают на их теплотворность и на чистую энтальпию. Таким образом данные величины переводят единицы энергии, в описываемом примере, в ГДж.

Сравнение величин по потреблению топлива и по выработке пара указывает на нереально высокую эффективность котла и, следовательно, выявляет неточность некоторых данных, нуждающихся в перепроверке.

Общее потребление топлива                 = 1 590 000 литров

Высшая теплотворная способность    = 40,1 МДж/л

Всего топливной энергии                       = 63 759 ГДж

Всего выработанного пара                               = 25 200 тонн

Энтальпия пара                                     = 2 730 кДж/кг

Энтальпия питательной воды котла   = 293 кДж/кг

Всего энергии пара                                  = 61 412 ГДж

Рассчитанная эффективность                       = 96,3 %

6.3. БАЛАНС МАССЫ пара и конденсата

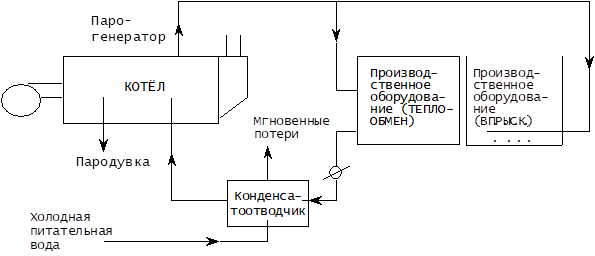

Диаграмма на Рис. 13 иллюстрирует потоки пара и воды, которые могут быть измерены внутри системы парогенерирования и утилизации. Мы уже видели, как подобная схема используется в расчёте энергопотребления. Кроме того, она может быть использована  в перекрёстной проверке энергопотребления. Например, энергоаудитор рассчитал потребление пара теплообменниками и пароинжекторами. Эти величины суммируются и, в ходе перекрёстной проверки, сравниваются с общим числом выработанного пара. Если оказывается, что сумма пара, потреблённого теплообменниками и пароинжекторами больше общей величины произведённого пара, то становится очевидным тот факт, что, по крайней мере, одно из этих трёх измерений не верно.

Следующим шагом в данной ситуации должна быть проверка точности работы счётчика пара. Для этого сравнивают работу парового счётчика с работой счётчика питательной воды (если таковой имеется) или с величиной потребления топлива, умноженной на измеренную эффективность горения. Если эти проверки показывают, что счётчик пара работает точно, то потребление пара теплообменниками и (или) пароинжекторами переоценено.

Проводя  аудит этой системы , мы можем использовать следующие отношения баланса массы для перекрёстной проверки оценок энергетических потоков.

  Выработанный пар (кг) = Подпитка котла (кг) - Продувка (кг);

 Снабжение  котла (кг) = Возвратный конденсат (кг)+Холодная питательная вода (кг) -Мгновенные потери конденсатоотводчика (кг);

 Выработанный пар (кг) = Производственное оборудование, Теплообменники (кг) +Производственное оборудование, Впрыск пара (кг)+Утечки пара (кг);

 Холодная подпитчная вода (кг) = Производственное оборудование, Впрыск пара (кг) +Утечки пара (кг)+Мгновенные потери (кг) + Продувка (кг)

Рис. 13.

Следующий этап - сравнение количества потреблённого инжекторами пара с количеством свежей питательной воды, допустив, что эта величина измерена. Нам известно, что количество питательной воды равно количеству пара, потреблённого инжекторами плюс продувка, утечки и мгновенные потери. Величину продувки котла определить относительно просто, исходя из давления котла, диаметра продувочной трубы, длительности и частоты продувок. Аналогично, существуют другие способы подсчёта утечек пара и мгновенных потерь пара, которые можно использовать после исследования системы парораспределения. При условии, что количество пара, потреблённое пароинжекторами, очень значительно по сравнению с выше указанным, это количество может быть точно подсчитано, и мы можем абсолютно точно сформулировать размер потребления пара как теплообменниками, так и пароинжекторами.

6.4.ЭФФЕКТИВНОСТЬ ИСПОЛЬЗОВАНИЯ ЭНЕРГИИ.мощность освещения и достигнутая освещенность

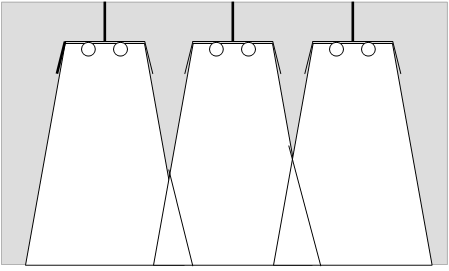

На Рис. 14 показано, как измерение силы света может быть использовано для оценки электрической нагрузки осветительного оборудования.

Рис. 14.

• Завод освещается флюоресцентными лампами с оцененной установленной мощностью 53 кВт.

• С использованием ‘фотометрических данных’, полученных от производителей ламп, а также с учётом измеренных размеров здания, цвета пола, крыши и стен, энергоаудитор рассчитывает ожидаемую освещённость на уровне 300 люкс.

• Аудитор измеряет достигнутые уровни освещённости и находит их равными диапазону от 180 люкс до 380 люкс, в среднем 280 люкс.

• Следовательно, измеряемая величина поддерживает оценку аудитора, данную на основе установленной мощности осветительного оборудования.

6.5 СРАВНЕНИЕ С ПОКАЗАТЕЛЯМИ РАБОТЫ

Этот метод перекрёстной проверки сравнивает измеренное аудитором потребление  энергии с переменной, которая считается надёжным показателем того, сколько следует использовать энергии.

В табл. 11 приведены примеры показателей работы, с помощью которых может быть измерено количество использованной энергии. Хотя данные показатели определяют потребление энергии как “хорошее”, “слабое”, “очень слабое”, они также могут использоваться в перекрёстной проверке энергетических данных, чтобы убедиться, что количество энергии уменьшается в допустимых размерах.

Таблица 10

Для главных потребителей энергии - производственных процессов - показатели работы часто устанавливаются индивидуально для различных стадий.
