Порядок входа ms в систему cdma

Порядок входа ms в систему cdma

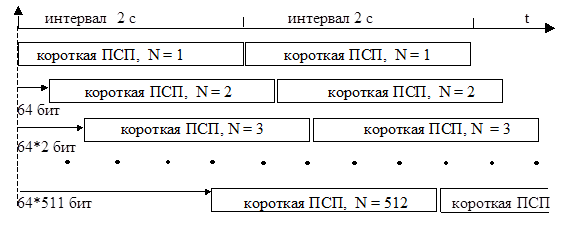

Все BS выдают по пилотному каналу на известной частоте сигнал, модулированный одной и той же короткой ПСП с периодом 2/75с = 32767 бит, т.е. 75 раз в двухсекундном интервале времени. BS с условным номером N генерирует короткую ПСП со сдвигом на 64N бит относительно начала двухсекундного интервала времени:

MS, сдвигая короткую ПСП, находит самый сильный пилотный сигнал и настраивает свой трехканальный  RAKE приемник. После этого MS демодулирует сигнал канала синхронизации   и принимает значение системного времени для установки своего длинного кода, а также некоторую другую информацию. После установки длинного кода  MS может принимать направленные ей сообщения или начать процедуру доступа к BS  по своей инициативе. Длинный код имеет период 2⁴²-1 = 4,4*10¹² символов = 41 день.

В процессе работы  MS следит за уровнем пилот - сигнала. При обнаружении более мощного пилот - сигнала происходит автоматический переход на другую BS  под контролем центра управления сетью.

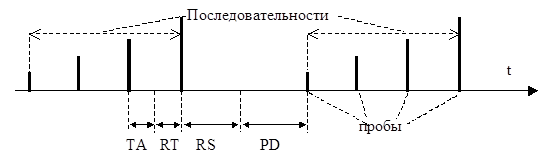

Доступ  к BS по инициативе MS  происходит по протоколу случайного множественного доступа (синхронная  ALOHA) в результате ряда попыток запроса (request), следующих через случайное время с увеличивающейся мощностью:

 RS, RT - cлучайное время, ТА – постоянный интервал, PD - случайное время, определяемое MS  с вероятностью, заданной BS с учетом загрузки сети. Число проб и последовательностей задает BS. Каждая проба начинается в начале определенного временного интервала, передается по каналу R - ACH  и состоит из преамбулы, необходимой для настройки  BS на  MS, и информации о параметрах MS.

Рекомендуемые материалы

Длинный код имеет период 2⁴²-1 =4.4*10¹²символов = 41 день.

Коды Уолша

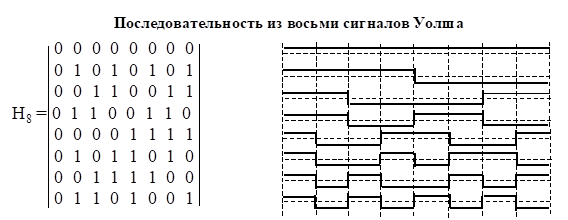

Коды Уолша  описывают взаимно - ортогональные сигналы. Формируются на основе матриц Адамара размерностью 2^к х 2^к. Принцип формирования:

[H]₀ = [0],      [H]₂ = ,     [H]_2N = ,      [H₄] =

Блоковый перемежитель обратного канала траффика

Перемешиваются биты кадра из 576 бит длительностью 20 мс. Биты записываются по столбцам в матрицу 32 х 18, а считываются по строкам.

                               1    2    3   .    .   .   .   .   .   .   .   .   .   .   .   .   . 18

                           1         1   33  65  .   .    .   .   .   .   .   .   .   .   .   .   .   . 545

                           2         2   34  66  .   .    .   .   .   .   .   .   .   .   .   .   .   . 546

                            .          .     .     .    .   .    .   .   .   .   .   .   .   .   .   .   .   .

Информация в лекции "Лимфогранулематоз" поможет Вам.

                          32       32  64  96  .   .    .   .   .   .   .   .   .   .   .   .   .   . 576

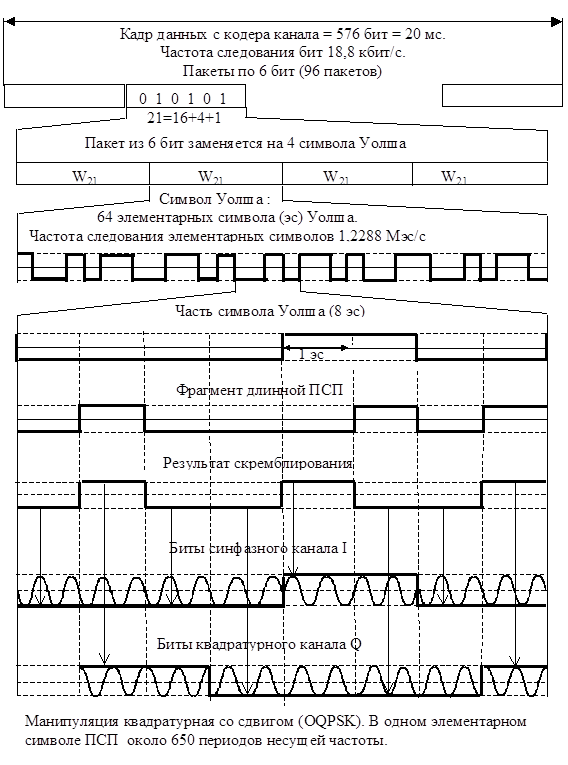

Временная диаграмма сигналов

обратного канала траффика (R – TCH) системы CDMA
