4 Валы и оси
4.1 Общие сведения
Валы предназначены для установки на них деталей и передачи вращающего момента. Оси обеспечивают установку на них деталей и не передают вращающий момент. Валы обычно нагружены не только вращающим моментом, но и изгибающими моментами, осевыми и поперечными силами. Оси нагружены изгибающими моментами, поперечными и осевыми силами и могут быть неподвижными.

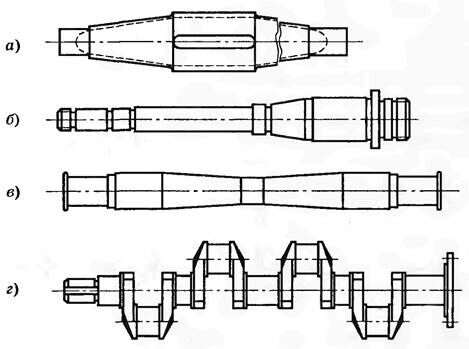

Валы по форме геометрической оси разделяют на прямые (рис. 4.1, а—в) иколенчатые (рис. 4.1, г), преобразующие возвратно-поступательное движение (поршней) во вращательное (коленчатого вала) или наоборот. Также используют гибкие валы с изменяющейся осью вращения.
Рис. 4.1
