3. Два вида доступа к у-цсио.
ДВА ВИДА ДОСТУПАК У – ЦСИО. Базовый доступ BRI определяет два информационных канала (каналы В) со скоростью передачи 64 кбит/с и один канал сигнализации (канал D) со скоростью передачи 16 кбит/с, т.е. 2B+D с общей скоростью передачи по линии 144 кбит/с. При наличии 16-кбит/с канала синхронизации общая скорость передачи по линии составит 160 кбит/с. Первичный доступ PRI определяет также стандарт 30B+D (или 24B+D) для всей линии ИКМ системы ИКМ-30/32 (или ИКМ-24).
Каналы В являются независимыми и могут использоваться одновременно для различных соединений и различных видов сервиса. Канал D обеспечивает передачу сигнальной (управляющей) информации типа С между пользователем и станцией. По нему могут также передаваться пакеты данных (информация типа «P») и телеметрия (информация типа «t

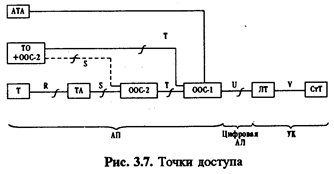

Интерфейс S и интерфейс U.К основным точкам доступа У-ЦСИО относятся точки R, S, Т, U. V (рис. 3.7).
Точка доступа (интерфейс) R обеспечивает согласование терминала (Т) с терминальным адаптером (ТА). В качестве терминала могут рассматриваться телефонный аппарат, факсимильный, телетексный, видеотексный и тому подобные аппараты, персональная ЭВМ. На точку R стандарта нет и не предполагается разрабатывать, так как считается, что в перспективе ТА будет составной частью терминала ЦСИО.
Точка доступа (интерфейс) S реализует взаимосвязь терминала ЦСИО (или ТА, если терминал не является терминалом ЦСИО) и оконечного оборудования сети 2 (ООС-2) — Network Termination 2 (NT-2). В OOC-2 выполняются функции второго и третьего уровней модели ВУО. Причем OOC-2 может выполнять только часть функций второго и третьего уровней или вообще их не выполнять. В последнем случае OOC-2 считается «прозрачным». При этом терминальное оборудование (ТО) У-ЦСИО, включающее модуль OOC-2, может подключаться к «прозрачному» OOC-2 через интерфейс S (пунктирная линия) или непосредственно к ООС-1 (NT-1) через интерфейс Т. Вместо ТО с OOC-2 может устанавливаться учрежденческо-производственная станция ЦСИО (УПС-ЦСИО), реализующая функции OOC-2 и поэтому подключаемая через интерфейс Т к ООС-1. В связи с этим часто говорят об интерфейсе S/T. К OOC-2 допускается подключение обычного аналогового телефонного аппарата (АТА) по аналоговой линии (пунктирная линия). Цифровые линии от терминала ЦСИО (Т-ЦСИО) к OOC-2 и от OOC-2 к ООС-1 и аналоговая линия от АТА к ООС-1 образуют гибридный доступ. При этом абонентская линия является также гибридной (на рис. 3.8 линия с точками).
В лекции "1 Теоретико-методологические основы организации геронтологических служб" также много полезной информации.
Точка S представляет собой общую шину, к которой может быть подключено до восьми терминалов.
Точка доступа (интерфейс) Т обеспечивает взаимосвязь OOC-2 с ООС-1 , в которой реализуются функции первого уровня модели ВУО.
Точка доступа (интерфейс) U обеспечивает взаимосвязь ООС-1 абонентского пункта с ООС-1 УК по абонентской линии. Обычно ООС-1 УК называется линейным терминалом (ЛТ). Следует заметить, что ООС-1 АП и ООС-1 УК (т.е. ЛТ) выполняют одни и те же функции первого (физического) уровня ВУО по передаче информации по АЛ. На стык (интерфейс) U нет полного стандарта. Имеется только общая рекомендация, так называемый «расширенный доступ», который определяет основной доступ и скорость передачи по каналу.
Точка доступа (интерфейс) V обеспечивает взаимосвязь линейного терминала, т.е. ООС-1 УК, со станционным терминалом (СтТ).
Считается, что сеть начинается с ООС-2.Для обеспечения взаимосвязи элементов У-ЦСИО через интерфейсы каждый элемент содержит соответствующие программно-аппаратные модули.
