Последовательные цап.

ЦАП с широтно-импульсной модуляцией.

Очень часто ЦАП входит в состав микропроцессорных систем. В этом случае, если не требуется высокое быстродействие, цифро-аналоговое преобразование может быть очень просто осуществлено с помощью широтно-импульсной модуляции (ШИМ). Схема ЦАП с ШИМ приведена на рис. 1а.

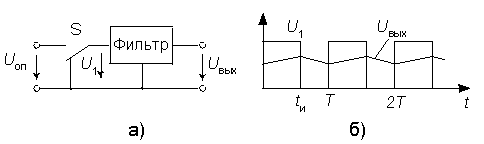

Рис. 1. ЦАП с широтно-импульсной модуляцией

Наиболее просто организуется цифро-аналоговое преобразование в том случае, если микроконтроллер имеет встроенную функцию широтно-импульсного преобразования (например, AT90S8515 фирмы Atmel или 87С51GB фирмы Intel). Выход ШИМ управляет ключом S. В зависимости от заданной разрядности преобразования (для контроллера AT90S8515 возможны режимы 8, 9 и 10 бит) контроллер с помощью своего таймера/счетчика формирует последовательность импульсов, относительная длительность которых  =t_и/ Т определяется соотношением

где N _ разрядность преобразования, а D _ преобразуемый код. Фильтр нижних частот сглаживает импульсы, выделяя среднее значение напряжения. В результате выходное напряжение преобразователя

Рассмотренная схема обеспечивает почти идеальную линейность преобразования, не содержит прецизионных элементов (за исключением источника опорного напряжения). Основной ее недостаток - низкое быстродействие.

Последовательный ЦАП на переключаемых конденсаторах.

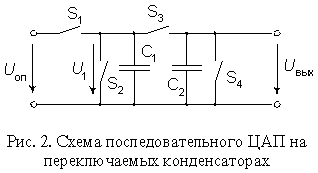

Рассмотренная выше схема ЦАП с ШИМ вначале преобразует цифровой код во временной интервал, который формируется с помощью двоичного счетчика квант за квантом, поэтому для получения N-разрядного преобразования необходимы 2^N временных квантов (тактов). Схема последовательного ЦАП, приведенная на рис. 2, позволяет выполнить цифро-аналоговое преобразование за значительно меньшее число тактов.

Рекомендуемые материалы

В этой схеме емкости конденсаторов С₁ и С₂ равны. Перед началом цикла преобразования конденсатор С₂ разряжается ключом S₄. Входное двоичное слово задается в виде последовательного кода. Его преобразование осуществляется последовательно, начиная с младшего разряда d₀. Каждый такт преобразования состоит из двух полутактов. В первом полутакте конденсатор С₁ заряжается до опорного напряжения U_оп при d₀=1 посредством замыкания ключа S₁ или разряжается до нуля при d₀=0 путем замыкания ключа S₂. Во втором полутакте при разомкнутых ключах S₁, S₂ и S₄ замыкается ключ S₃, что вызывает деление заряда пополам между С₁ и С₂. В результате получаем

U₁(0)=U_вых(0)=(d₀/2)U_оп (3)

Ещё посмотрите лекцию "3.2 Постулаты квантовой механики. Представление динамических переменных" по этой теме.

Пока на конденсаторе С₂ сохраняется заряд, процедура заряда конденсатора С₁ должна быть повторена для следующего разряда d₁ входного слова. После нового цикла перезарядки напряжение на конденсаторах будет

(4)

Точно также выполняется преобразование для остальных разрядов слова. В результате для N-разрядного ЦАП выходное напряжение будет равно

(5)

Если требуется сохранять результат преобразования сколь-нибудь продолжительное время, к выходу схемы следует подключить УВХ. После окончания цикла преобразования следует провести цикл выборки, перевести УВХ в режим хранения и вновь начать преобразование.

Таким образом, представленная схема выполняет преобразование входного кода за 2N квантов, что значительно меньше, чем у ЦАП с ШИМ. Здесь требуется только два согласованных конденсатора небольшой емкости. Конфигурация аналоговой части схемы не зависит от разрядности преобразуемого кода. Однако по быстродействию последовательный ЦАП значительно уступает параллельным цифро-аналоговым преобразователям, что ограничивает область его применения.
