Особенности конструкции и органы управления

Особенности конструкции и органы управления

Радиокомпас АРК-15М конструктивно выполнен в виде от­дельных блоков: приемник на установочной раме, пульт дистан­ционного управления, блок рамочной антенны, антенное согласу­ющее устройство, эквивалент рамочного кабеля, блок механиче­ский переходной и распределительная коробка.

Приемник предназначен для усиления и преобразования при­нятых сигналов, сигналов управления и обеспечения дистанци­онной настройки радиокомпаса. Он представляет собой блочно-модульную конструкцию. Каждый модуль является электричес­ки и функционально законченным узлом с разъемом для вклю­чения в общую схему приемника и механическим фиксатором для крепления к шасси приемника. На передней панели прием­ника установлен блок гониометра, клемма «Земля», высокочастотный разъем «Антенна», регулятор «Отзывчивость», штепсельный разъем. На задней панели — блок пита­ния.

Пульт дистанционного управления предназначен для управления радиоком­пасом, а также настройки на заданную частоту. С зад­ней стороны лицевой пане­ли установлена скоба, на ко­торой крепятся реле, врубной разъем, печатная плата с радиоэлементами и два ус­тройства для набора часто­ты. На лицевой панели ПДУ размещены следующие орга­ны управления (рис.  ):

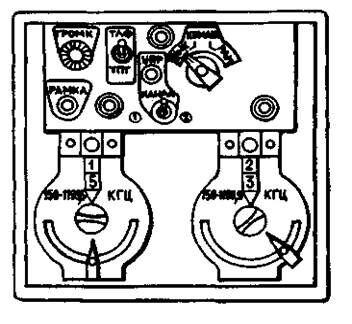

            Рис.   Лицевая сторона пульта управления АРК-15М.

—  переключатель режимов на четыре положения «Выкл», «Компас», «Антенна», «Рамка». В режиме «Компас» обеспечива­ется автоматическое определение КУР. В режиме «Антенна» — прослушивание сигналов радиостанций средневолнового диапазо­на волн. В режиме «Рамка» — ручное определение КУР;

—  переключатель «Канал I — Канал II» обеспечивает под­ключение соответствующего канала. При установке переключа­теля в одно их двух положений на пульте загорается светосигнализатор, соответственно левый или правый;

— два наборных устройства и соответственно две шкалы наст­ройки частоты I и II каналов;

Рекомендуемые материалы

—  переключатель «ТЛФ—ТЛГ» для работы соответственно с телефонными или телеграфными сигналами;

—  ручка «Громкость» для регулировки уровня громкости прослушиваемых сигналов;

—  кнопка «Рамка» для ручного вращения искательной ка­тушки. При нажатии кнопки «Рамка» во всех режимах иска­тельная катушка вращается по часовой стрелке;

—  кнопка «Управление» не используется, так как на самоле­те установлены радиокомпасы однопультового варианта.

Вам также может быть полезна лекция "13 Взаимозаменяемость и надежность изделия".

Рамочная антенна предназначена для направленного приема сигналов пеленгуемой радиостанции и представляет собой две взаимно перпендикулярные обмотки на плоском ферритовом сердечнике прямоугольной формы.      Каждая из обмоток пред­ставляет собой отдельную рамку (см. рис. 6.2). Средние точки обмоток заземлены через экраны кабелей. На том же сердечни­ке под углом к обмоткам размещен контрольный виток для про­верки работоспособности АРК с помощью измерительного при­бора ИРК-3. Антенна помещена в экран из листовой стали. Для герметичности конструкции антенна залита радиопрозрачной теплостойкой массой, одновременно обладающей демпфирую­щими свойствами.

Эквивалент кабеля рамки конструктивно представляет собой блок. Шильдик на крышке блока указывает, какой длине кабе­ля соответствуют электрические характеристики эквивалента.

Антенное согласующее устройство выполнено в виде блока, внутри которого установлена печатная плата с элементами схе­мы составного эмиттерного повторителя на полевом транзисторе. Сверху блок закрыт крышкой с шильдиком, на котором вход блока обозначен словом «Антенна», а выход — «Ш6-2». Кроме этого, имеется на крышке обозначение действующей высоты ан-

тенны и схема перепайки блока на различные действующие вы­соты антенны. АСУ предназначено для согласования парамет­ров ненаправленной антенны со входом приемника.

Блок механический переходной (БМП) предназначен для пе­редачи с выхода управляющей схемы сигнала КУР на индика­торы типа РМИ-2Б, которые используются также для индика­ции сигналов от систем Курс МП-70 и ТКС-П2. В связи с тем, что сигналы от указанных систем поступают на приборы РМИ-2Б от сельсинов, а радиокомпас АРК-15М имеет в качестве дат­чика КУР синусно-косинусный трансформатор, то для стыковки указанных элементов и служит БМП. Он представляет собой следующую систему, состоящую из бесконтактного синусно-косинусного трансформатора, усилителя, двигателя и редуктора, на оси которого расположен ротор сельсина датчика прибора РМИ-2Б.

Распределительная коробка (РК) представляет собой коробку с крышкой, внутри которой расположены расшивочные панели и реле. РК предназначена для коммутации цепей питания и свя­зи между блоками радиокомпасов, на ней имеется также разъем для подключения измерителя ИРК-3.
