4.7. Выбор заготовки
Для просматриваемой в объемном моделировании обработки можно выбрать заготовку. Габариты заготовки будут переданы в ADEM Verify.
Для задания заготовки:
1. Нажмите кнопку
– Заготовка на панели «САМ Информация ». Появится окно диалог «Заготовка ».
2. При помощи одного из способов задания выберите заготовку и нажмите
Существует 2 способа задания заготовки: – при помощи координат, – при помощи контура. Каждый из этих способов позволяет получить заготовки для фрезерной и токарной обработки.
Задание заготовки при помощи координат для фрезерной обработки
Выберите способ задания заготовки Координаты. Введите в поля диалога максимальные и минимальные значения координат X, Y, Z. Можно указать эти значения на чертеже. Для этого нажмите кнопку соответствующую названию координаты (например –
X min и др.) и при помощи мыши укажите нужную точку.
Задание заготовки при помощи координат для токарной обработки

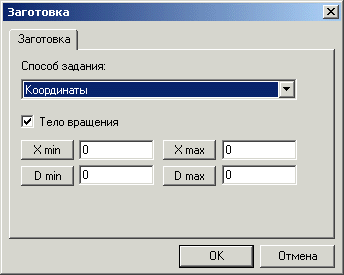

Установите флажок Тело вращения. Введите поля диалога максимальные и минимальные значения координат X, Y и значения максимального и минимального диаметра Можно указать эти значения на чертеже. Для этого нажмите кнопку, соответствующую названию координаты, и при помощи мыши укажите нужную точку.
Люди также интересуются этой лекцией: 8 Трудовой договор.
Задание заготовки при помощи контура для фрезерной обработки.

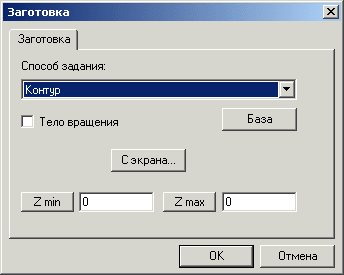

При данном способе вы можете выбрать заготовку из базы данных. Для этого нажмите кнопку База и выберите контур. Можно указать контур заготовки с экрана. Для этого нажмите кнопку C экрана и укажите контур на чертеже. Введите в поля диалога максимальные и минимальные значения координаты Z. Можно указать эти значения на чертеже. Для этого нажмите кнопку, соответствующую названию координаты, и при помощи мыши укажите нужную точку.
Задание заготовки при помощи контура для токарной обработки

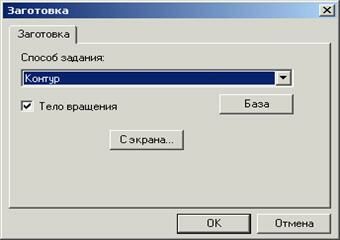

Установите флажок Тело вращения. При данном способе вы можете выбрать заготовку из базы данных. Для этого нажмите кнопку База и выберите контур. Можно указать контур заготовки с экрана. Для этого нажмите кнопку C экрана и укажите контур на чертеже.
