Характеристики направленности
Все громкоговорители имеют более или менее выраженную направленность, которая почти во всех случаях зависит от частоты. Эта угловая зависимость излучения звука характеризуется тремя количественными величинами, на которых следует остановиться подробнее.
Коэффициент направленности Г для определенной частоты или полосы частот — это отношение между звуковым давлением р для излучения под углом
Рекомендуем посмотреть лекцию "58 Расчёт компрессионной холодильной установки".

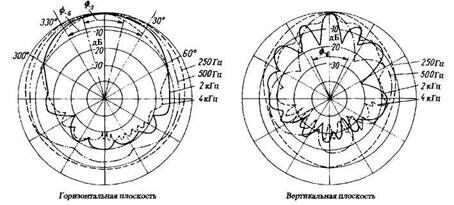

Рис. 3. Индекс направленности усиления звуковой колонки ITC 101 в полярных координатах, с указанием углов излучения
к рабочей оси ΰ и звуковым давлением р0 на рабочей оси, измеренными на равном расстоянии от акустического центра (так называемый «центр вращения» — расположен на переднем плане в месте нахождения подвижной катушки громкоговорителя или, для комбинированного громкоговорителя, в месте нахождения ВЧ - излучателя):
Логарифмический эквивалент коэффициента направленности — индекс направленности:
На рис. 3 изображена в полярных координатах диаграмма направленности усиления колонки ITS 101. Как можно видеть, основной максимум находится в точке 0°, но также имеется несколько вторичных максимумов на высоких частотах.
Важный параметр для покрытия поверхности прямым звуком — угол излучения Ф. Он представляет собой пространственный угол, в котором индекс направленности падает относительно осевого значения на 3 или 6 дБ (может быть и другое значение): чем выше направленность, тем меньше угол излучения .
