Прямой пуск

При рассмотре­нии возможных способов пуска в ход асинхронных двигателей необходимо учитывать следующие основные положения: 1) двига­тель должен развивать при пуске достаточно большой пусковой

момент, который должен быть больше статического момента сопро­тивления на валу, чтобы ротор двигателя мог прийти во вращение и достичь номинальной скорости вращения; 2) величина пускового тока должна быть ограничена таким значением, чтобы не происхо­дило повреждения двигателя и нарушения нормального режима работы сети; 3) схема пуска должна быть по возможности простой, а количество и. стоимость пусковых устройств—малыми.

При пуске асинхронного двигателя на холостом ходу в активном сопротивлении его вторичной цепи выделяется тепловая энергия, равная кинетической энергии приводимых во вращение маховых масс, а при пуске под нагрузкой количество выделяемой энергии соответственно увеличивается. Выделение энергии в первичной цепи обычно несколько больше, чем во вторичной. При частых пусках, а также при весьма тяжелых условиях пуска, когда махо­вые массы приводимых в движение механизмов велики, возникает опасность перегрева обмоток двигателя. Подробно динамика дви­жения электропривода и энергетические соотношения при пуске рассматриваются в курсах электропривода. Число пусков асин­хронного двигателя в час, допустимое по условиям его нагрева, тем больше, чем меньше номинальная мощность двигателя и чем меньше соединенные с его валом маховые массы. Двигатели мощ­ностью 3—10 кет в обычных условиях допускают до 5—10 вклю­чений в час.

Асинхронные двигатели с короткозамкнутым ротором проще по устройству и обслуживанию, а также дешевле и надежнее в ра­боте, чем двигатели с фазным ротором.

Поэтому всюду, где это возможно, применяются двигатели с короткозамкнутым ротором и подавляющее большинство на­ходящихся в эксплуатации асинхронных двигателей являются двигателями с короткозамкнутым ротором.

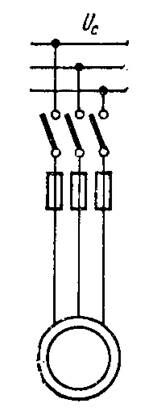

Наиболее простым способом пуска двигателя с короткозам­кнутым ротором является включение обмотки его статора непо­средственно в есть, па номинальное напряжение обмотки статора. Такой пуск называется прямым.

Рекомендуем посмотреть лекцию "ВИКТОРЬЕН Домье Оноре".

При этом пусковой ток двигателя I_п=(4—7,0)I_н.

Современные асинхронные двигатели с короткозамкнутым рото­ром проектируются с таким расчетом, чтобы они по величине возни­кающих при пуске электродинамических усилий, действующих на обмотки, и по условиям нагрева обмоток допускали прямой пуск. Поэтому прямой пуск всегда возможен, когда сеть достаточно мощна и пусковые токи двигателей не вызывают недопустимо больших падений напряжения в сети (не более 10—15%). Современные энергетические системы, сети и сетевые трансформаторные под­станции обычно имеют такие мощности, что в подавляющем большинстве случаев возможен прямой пуск асинхронных дви­гателей.

Нормальным способом пуска двигателей с короткозамкнутым ротором поэтому является прямой пуск.

Нередко таким образом осуществляется пуск двигателей мощ­ностью в тысячи киловатт.

Если по условиям падения напряжения в сети прямой пуск двигателя с короткозамкнутым ротором невозможен, применя­ются различные способы пуска двигателя при пониженном напря­жении. Однако при этом пропорционально квадрату напряжения на зажимах обмотки статора или квадрату пускового тока двигателя понижается также пусковой момент, что является недостатком пуска при пониженном напряжении.

Поэтому эти способы пуска применимы, когда возможен пуск двигателя на холостом ходу или под неполной нагрузкой. Необ­ходимость пуска при пониженном напряжении встречается чаще всего у мощных высоковольтных двигателей.
