Структура стека протоколов TCP/IP

Физический уровень данной модели определяет характеристики физической сети передачи данных, которая используется для межсетевого обмена. Это такие параметры, как: напряжение в сети, сила тока, число контактов на разъемах и т.п. Типичными стандартами этого уровня являются, например RS232C, V35, IEEE 802.3 и т.п.

Описание: intsr_05

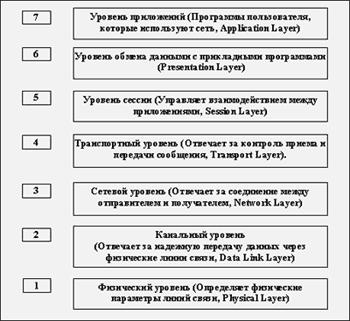

Рис. 2.1. Семиуровневая модель протоколов межсетевого обмена OSI

К канальному уровню отнесены протоколы, определяющие соединение, например, SLIP (Strial Line Internet Protocol), PPP (Point to Point Protocol), NDIS, пакетный протокол, ODI и т.п. В данном случае речь идет о протоколе взаимодействия между драйверами устройств и устройствами, с одной стороны, а с другой стороны, между операционной системой и драйверами устройства. Такое определение основывается на том, что драйвер - это, фактически, конвертор данных из оного формата в другой, но при этом он может иметь и свой внутренний формат данных.

К сетевому (межсетевому) уровню относятся протоколы, которые отвечают за отправку и получение данных, или, другими словами, за соединение отправителя и получателя. Вообще говоря, эта терминология пошла от сетей коммутации каналов, когда отправитель и получатель действительно соединяются на время работы каналом связи. Применительно к сетям TCP/IP, такая терминология не очень приемлема. К этому уровню в TCP/IP относят протокол IP (Internet Protocol). Именно здесь определяется отправитель и получатель, именно здесь находится необходимая информация для доставки пакета по сети.

Транспортный уровень отвечает за надежность доставки данных, и здесь, проверяя контрольные суммы, принимается решение о сборке сообщения в одно целое. В Internet транспортный уровень представлен двумя протоколами TCP (Transport Control Protocol) и UDP (User Datagramm Protocol). Если предыдущий уровень (сетевой) определяет только правила доставки информации, то транспортный уровень отвечает за целостность доставляемых данных.

Уровень сессии определяет стандарты взаимодействия между собой прикладного программного обеспечения. Это может быть некоторый промежуточный стандарт данных или правила обработки информации. Условно к этому уровню можно отнеси механизм портов протоколов TCP и UDP и Berkeley Sockets.

Уровень обмена данными с прикладными программами (Presentation Layer) необходим для преобразования данных из промежуточного формата сессии в формат данных приложения. В Internet это преобразование возложено на прикладные программы.

Рекомендуемые материалы

Уровень прикладных программ или приложений определяет протоколы обмена данными этих прикладных программ. В Internet к этому уровню могут быть отнесены такие протоколы, как: FTP, TELNET, HTTP, GOPHER и т.п.

Вообще говоря, стек протоколов TCP отличается от только что рассмотренного стека модели OSI. Обычно его можно представить в виде схемы, представленной на рисунке 2.2.

Описание: intsr_06

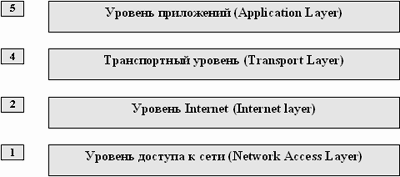

Рис. 2.2. Структура стека протоколов TCP/IP

В этой схеме на уровне доступа к сети располагаются все протоколы доступа к физическим устройствам. Выше располагаются протоколы межсетевого обмена IP, ARP, ICMP. Еще выше основные транспортные протоколы TCP и UDP, которые кроме сбора пакетов в сообщения еще и определяют какому приложению необходимо данные отправить или от какого приложения необходимо данные принять. Над транспортным уровнем располагаются протоколы прикладного уровня, которые используются приложениями для обмена данными.

Базируясь на классификации OSI (Open System Integration) всю архитектуру протоколов семейства TCP/IP попробуем сопоставить с эталонной моделью (рисунок 2.3).

Описание: intsr_07

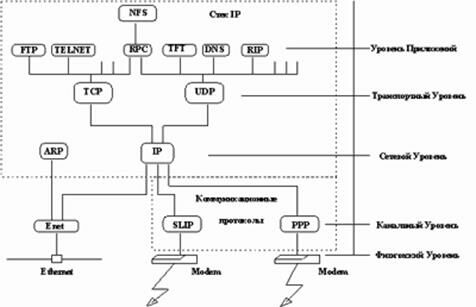

Рис. 2.3. Схема модулей, реализующих протоколы семейства TCP/IP в узле сети

Прямоугольниками на схеме обозначены модули, обрабатывающие пакеты, линиями - пути передачи данных. Прежде чем обсуждать эту схему, введем необходимую для этого терминологию.

Драйвер - программа, непосредственно взаимодействующая с сетевым адаптером.

Модуль - это программа, взаимодействующая с драйвером, с сетевыми прикладными программами или с другими модулями.

Схема приведена для случая подключения узла сети через локальную сеть Ethernet, поэтому названия блоков данных будут отражать эту специфику.

Сетевой интерфейс - физическое устройство, подключающее компьютер к сети. В нашем случае - карта Ethernet.

Кадр - это блок данных, который принимает/отправляет сетевой интерфейс.

IP-пакет - это блок данных, которым обменивается модуль IP с сетевым интерфейсом.

UDP-датаграмма - блок данных, которым обменивается модуль IP с модулем UDP.

TCP-сегмент - блок данных, которым обменивается модуль IP с модулем TCP.

Прикладное сообщение - блок данных, которым обмениваются программы сетевых приложений с протоколами транспортного уровня.

Инкапсуляция - способ упаковки данных в формате одного протокола в формат другого протокола. Например, упаковка IP-пакета в кадр Ethernet или TCP-сегмента в IP-пакет. Согласно словарю иностранных слов термин "инкапсуляция" означает "образование капсулы вокруг чужих для организма веществ (инородных тел, паразитов и т.д.)". В рамках межсетевого обмена понятие инкапсуляции имеет несколько более расширенный смысл. Если в случае инкапсуляции IP в Ethernet речь идет действительно о помещении пакета IP в качестве данных Ethernet-фрейма, или, в случае инкапсуляции TCP в IP, помещение TCP-сегмента в качестве данных в IP-пакет, то при передаче данных по коммутируемым каналам происходит дальнейшая "нарезка" пакетов теперь уже на пакеты SLIP или фреймы PPP.

Описание: intsr_08

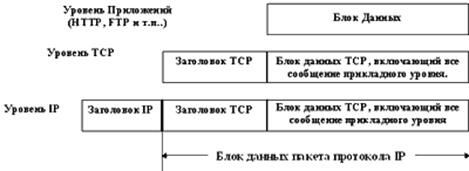

Рис. 2.4. Инкапсуляция протоколов верхнего уровня в протоколы TCP/IP

Вся схема (рисунок 2.4) называется стеком протоколов TCP/IP или просто стеком TCP/IP. Чтобы не возвращаться к названиям протоколов расшифруем аббревиатуры TCP, UDP, ARP, SLIP, PPP, FTP, TELNET, RPC, TFTP, DNS, RIP, NFS:

TCP - Transmission Control Protocol - базовый транспортный протокол, давший название всему семейству протоколов TCP/IP.

UDP - User Datagram Protocol - второй транспортный протокол семейства TCP/IP. Различия между TCP и UDP будут обсуждены позже.

ARP - Address Resolution Protocol - протокол используется для определения соответствия IP-адресов и Ethernet-адресов.

SLIP - Serial Line Internet Protocol (Протокол передачи данных по телефонным линиям).

PPP - Point to Point Protocol (Протокол обмена данными "точка-точка").

FTP - File Transfer Protocol (Протокол обмена файлами).

TELNET - протокол эмуляции виртуального терминала.

RPC - Remote Process Control (Протокол управления удаленными процессами).

TFTP - Trivial File Transfer Protocol (Тривиальный протокол передачи файлов).

DNS - Domain Name System (Система доменных имен).

RIP - Routing Information Protocol (Протокол маршрутизации).

NFS - Network File System (Распределенная файловая система и система сетевой печати).

При работе с такими программами прикладного уровня, как FTP или telnet, образуется стек протоколов с использованием модуля TCP, представленный на рисунке 2.5.

Описание: intsr_09

Рис. 2.5. Стек протоколов при использовании модуля TCP

При работе с прикладными программами, использующими транспортный протокол UDP, например, программные средства Network File System (NFS), используется другой стек, где вместо модуля TCP будет использоваться модуль UDP (рисунок 2.6).

Описание: intsr_10

Рис. 2.6. Стек протоколов при работе через транспортный протокол UDP

При обслуживании блочных потоков данных модули TCP, UDP и драйвер ENET работают как мультиплексоры, т.е. перенаправляют данные с одного входа на несколько выходов и наоборот, с многих входов на один выход. Так, драйвер ENET может направить кадр либо модулю IP, либо модулю ARP, в зависимости от значения поля "тип" в заголовке кадра. Модуль IP может направить IP-пакет либо модулю TCP, либо модулю UDP, что определяется полем "протокол" в заголовке пакета.

Получатель UDP-датаграммы или TCP-сообщения определяется на основании значения поля "порт" в заголовке датаграммы или сообщения.

Все указанные выше значения прописываются в заголовке сообщения модулями на отправляющем компьютере. Так как схема протоколов - это дерево, то к его корню ведет только один путь, при прохождении которого каждый модуль добавляет свои данные в заголовок блока. Машина, принявшая пакет, осуществляет демультиплексирование в соответствии с этими отметками.

Технология Internet поддерживает разные физические среды, из которых самой распространенной является Ethernet. В последнее время большой интерес вызывает подключение отдельных машин к сети через TCP-стек по коммутируемым (телефонным) каналам. С появлением новых магистральных технологий типа ATM или FrameRelay активно ведутся исследования по инкапсуляции TCP/IP в эти протоколы. На сегодняшний день многие проблемы решены и существует оборудование для организации TCP/IP сетей через эти системы.

Протокол ARP (RFC 826). Address Resolution Protocol используется для определения соответствия IP-адреса адресу Ethernet. Протокол используется в локальных сетях. Отображение осуществляется только в момент отправления IP-пакетов, так как только в этот момент создаются заголовки IP и Ethernet. Отображение адресов осуществляется путем поиска в ARP-таблице. Упрощенно, ARP-таблица состоит из двух столбцов:

IP-адрес

Ethernet-адрес

223.1.2.1

08:00:39:00:2F:C3

223.1.2.3

08:00:5A:21:A7:22

223.1.2.4

08:00:10:99:AC:54

В первом столбце содержится IP-адрес, а во втором Ethernet-адрес. Таблица соответствия необходима, так как адреса выбираются произвольно и нет какого-либо алгоритма для их вычисления. Если машина перемещается в другой сегмент сети, то ее ARP-таблица должна быть изменена.

Таблицу ARP можно посмотреть, используя команду arp:

Рекомендация для Вас - Содержание .

>arp -a
paul.polyn.kiae.su (144.206.192.34) at 0:0:1:16:2:45
polyn.net.kiae.su (144.206.130.137) at 0:1:1b:9:d0:90
arch.kiae.su (144.206.136.10) at 0:0:c:1b:ae:7b
demin.polyn.kiae.su (144.206.192.4) at 0:0:1:16:29:80

Если машина соединена с несколькими сетями, т.е. она является шлюзом, то в таблицу ARP вносятся строки, которые описывают как одну, так и другую IP-сети. При использовании Ethernet и IP каждая машина имеет как минимум один адрес Ethernet и один IP-адрес. Собственно Ethernet-адрес имеет не компьютер, а его сетевой интерфейс. Таким образом, если компьютер имеет несколько интерфейсов, то это автоматически означает, что каждому интерфейсу будет назначен свой Ethernet-адрес. IP-адрес назначается для каждого драйвера сетевого интерфейса. Грубо говоря, каждой сетевой карте Ethernet соответствуют один Ethernet-адрес и один IP-адрес. IP-адрес уникален в рамках всего Internet.
