Виды разверток
Вопрос 4. Виды разверток (сканов)
Процесс озвучивания контролируемого объема называется сканированием. Синхронно с пробегом ультразвукового импульса на экран дисплея выводится информация об озвучиваемом (сканируемом) объеме ОК. В связи с этим отображение информации, получаемой в процессе контроля, на экране по установленному закону называется разверткой или сканом. В зависимости от этого закона различают следующие виды разверток (сканов).
Развертка, на которой высота отображаемого импульса пропорциональна амплитуде принятого сигнала, а его положение на горизонтальной линии пропорционально времени прохождения ультразвуковым импульсом акустического тракта, называется разверткой типа А или А-сканом (Рис. 5.6).

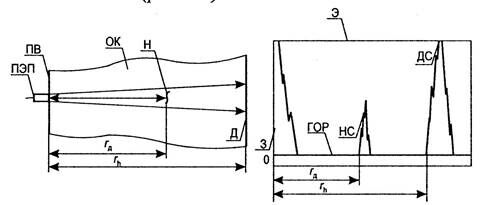

Рис. 5.6. Развертка типа А при эхо-импульсном методе контроля: ПВ - поверхность ввода колебаний в ОК; Н - несплошность; |
Д - донная поверхность ОК; Э - экран; ГОР - горизонтальная ось развертки; 3 - зондирующий импульс; НС - эхо-сигнал от несплошности; ДС - эхо-сигнал от донной поверхности (донный сигнал); 0 - точка на горизонтальной оси развертки, соответствующая моменту ввода колебаний в ОК.
Развертка, на которой принимаемые сигналы отображаются в некотором масштабе в виде точек на поперечном сечении ОК, перпендикулярном поверхности сканирования и параллельном направлению прозвучивания (акустической оси звукового пучка), называется разверткой типа В или В-сканом (Рис. 5.7).

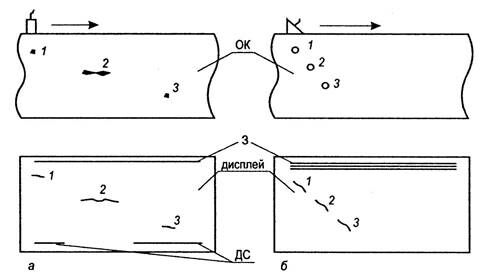

Рис. 5.7. Развертка типа В при контроле прямым (а) и наклонным (б) ПЭП: 1,2,3 - несплошности и их изображение на экране; 3 - изображение зондирующего импульса; ДС – изображение донного сигнала |
Рекомендуемые материалы
Различная амплитуда сигналов на развертке типа В отображается точками различной яркости или различного цвета.
Развертка, на которой в некотором масштабе отображается проекция контролируемого объема ОК на поверхность сканирования, называется разверткой типа С или С-сканом (Рис. 5.8).

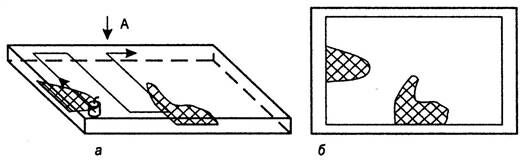

Рис. 5.8. Развертка типа С: а - ОК (А - вид на поверхность сканирования); б - изображение развертки типа С на дисплее дефектоскопа |
Так же, как и на развертке типа В, различная амплитуда сигналов на развертке типа С может быть отображена точками различной яркости или различного цвета.
Развертка, на которой принимаемые сигналы отображаются в некотором масштабе в виде точек на продольном сечении О К, перпендикулярном поверхности сканирования и перпендикулярном направлению прозвучивания (акустической оси звукового пучка), называется разверткой типа D или D-сканом. На рис. 5.9 это сечение показано как плоскость АВСО. Различная амплитуда сигналов на развертке типа О отображается точками различной яркости или различного цвета.

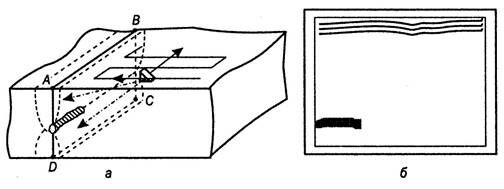

Рис. 5.9. Развертка типа D: а - ОК; б - изображение развертки типа D на дисплее дефектоскопа |
При контроле сварных соединений В-разверткой обычно называют поперечное сечение сварного шва, а D-разверткой - его продольное сечение. Развертки типов В, С, D обычно применяются при механизированном или автоматизированном контроле.
При использовании развертки типа D положение х отображаемой точки на горизонтальной оси (или ее проекции на горизонтальную ось) экрана за время одного цикла изменяется от крайнего левого до крайнего правого (соответственно начало и конец развертки, рис. 5.10).
Вопрос 5. Особенности аналоговых дефектоскопов
Функциональная схема дефектоскопа прошлого поколения (не использовавшего микропроцессорную технику, например УД2-12) содержала также такие важные для дефектоскопии блоки, как блок автоматической сигнализации дефектов (АСД), блок временной регулировки чувствительности (ВРЧ), блок цифрового отсчета (БЦО). В современном микропроцессорном дефектоскопе задачи этих блоков решаются в центральном процессоре (ЦП) программным путем.
Система автоматической сигнализации дефектов (АСД) предназначена для автоматического выделения в зоне контроля импульса, амплитуда которого вышла за установленные пределы, и для автоматической сигнализации о наличии такого импульса (звуковой, световой, записью на регистрирующем устройстве и т. д.). При ручном контроле АСД позволяет повысить надежность выявления дефектов и облегчает работу дефектоскописта.
Система АСД создает вспомогательные стробы (метки), местоположение и ширина которых определяют зону регистрации принятых сигналов (зону АСД). Положения всех сигналов, поступивших с выхода приемно-усилительного тракта, сравниваются с положением зоны АСД. Сигнализатор системы АСД срабатывает, если в зоне АСД появляется импульс, амплитуда которого превышает установленный уровень (при контроле эхо-методом) или уменьшается ниже установленного уровня (при ЗТМ), называемого порогом срабатывания АСД. При этом блок измерений выводит на экран измеряемые характеристики сигнала. Если при контроле эхо-методом в зоне АСД одновременно присутствуют несколько импульсов, превысивших установленный предел, выбор импульса для измерений производится либо «по фронту» (крайний левый импульс в зоне АСД, превысивший установленный порог), либо по «пику» (импульс в зоне АСД, имеющий максимальную амплитуду).
АСД позволяет решать несколько задач. Во-первых, выбирая нужным образом начало и длительность стробирующей метки (далее - строба), можно установить требуемую зону контроля. Например, располагая начало строба после зондирующего импульса или начального сигнала, а конец - перед донным сигналом, можно исключить эти сигналы из зоны контроля. Во-вторых, установив строб так, чтобы в него попадал только донный сигнал, можно по амплитуде этого сигнала следить за стабильностью акустического контакта, общей исправностью работы аппаратуры, а также автоматически подстраивать чувствительность. Наконец, применение стробирующего устройства позволяет повысить общую помехоустойчивость дефектоскопа, поскольку импульсные помехи любого типа могут воздействовать на индикатор лишь в пределах действия стробирующей метки.
Используя временную регулировку чувствительности (ВРЧ) решают следующие задачи:
- получение одинаковых по амплитуде индикаций от одинаковых отражателей, расположенных на разных расстояниях;
- обеспечение разной чувствительности в разных по расстоянию зонах ОК;
- уменьшение амплитуды донного сигнала с целью оптимизации контроля зеркально-теневым методом;
- снижение уровня шумов в начале развертки и достижение минимальной мертвой зоны для данного ПЭП.
При настройке ВРЧ сначала в память дефектоскопа по правилам, определенным инструкцией по эксплуатации данного типа прибора, вводят эхо-сигналы от отражателей, по которым производят настройку ВРЧ. Затем по программе, заложенной в дефектоскоп, прибор выравнивает чувствительность в интервале расстояний от самого ближнего до самого дальнего отражателя. Для облегчения настройки и большей наглядности в современных дефектоскопах кривая, показывающая закон изменения ВРЧ, может быть выведена на дисплей.
В старых модификациях дефектоскопов в качестве дисплея применялись электронно-лучевые трубки (ЭЛТ), принцип действия которых состоял в управлении направленным пучком электронов. Электронно-лучевая пушка, расположенная в задней части трубки излучает пучок электронов, которые, попадая на люминофор экрана вызывают его свечение. Для управления пучком электронов в трубке предусмотрены т.н. горизонтальные и вертикальные отклоняющие пластины. Подавая на пластины определенную разность потенциалов возможно отклонять пучок электронов в сторону положительно заряженной пластины. При этом на горизонтальные отклоняющие пластины подавалось пилообразное напряжение от генератора развертки, а на вертикальные отклоняющие пластины – усиленный и детектированный сигнал с приемного ПЭП, прошедший приемно-усилительный тракт.
Блок измерений предназначен для измерения координат выявленных отражателей и амплитуд эхо-импульсов от этих отражателей. На плоской поверхности ввода колебаний координаты расположения отражателя вычисляются по измеренному времени t распространения колебаний от излучателя (пьезоэлемента) до отражателя и обратно при известных значениях скорости с волны, времени задержки в призме 2Тп и угла ввода a по простым тригонометрическим соотношениям.
Вам также может быть полезна лекция "Часть 37".
Время задержки в призме, которое является параметром преобразователя, вводится регулировкой «Задержка нуля». Настройка дефектоскопа на соответствующие значения глубины и расстояния производится с помощью регулировки «Скорость звука».
Во всех дефектоскопах амплитуда импульса может быть охарактеризована:
- эквивалентной площадью несплошности Sэ, мм2;
- отношением высоты импульса к полной высоте экрана, %;
- отношением высоты импульса к уровню установленного порога АСД, дБ;
- отношением высоты импульса к установленному опорному уровню, дБ.
