9 Диаграммы развертывания (deployment diagram)
Физическое представление программной системы не может быть полным, если отсутствует информация о том, на какой платформе и на каких вычислительных средствах она реализована. Диаграмма развертывания предназначена для визуализации элементов и компонентов программы, существующих лишь на этапе ее исполнения (runtime). При этом представляются только компоненты-экземпляры программы, являющиеся исполнимыми файлами или динамическими библиотеками. Те компоненты, которые не используются на этапе исполнения, на диаграмме развертывания не показываются. Так, компоненты с исходными текстами программ могут присутствовать только на диаграмме компонентов. На диаграмме развертывания они не указываются.
Диаграмма развертывания содержит графические изображения процессоров, устройств, процессов и связей между ними. В отличие от диаграмм логического представления, диаграмма развертывания является единой для системы в целом, поскольку должна всецело отражать особенности ее реализации. Эта диаграмма, по сути, завершает процесс ООАП для конкретной программной системы и ее разработка, как правило, является последним этапом спецификации модели.
9.1 Элементы диаграммы компонентов
К основным элементам диаграммы развертывания относятся узлы и соединения.
Узел (node) представляет собой некоторый физически существующий элемент системы, обладающий некоторым вычислительным ресурсом. В качестве вычислительного ресурса узла может рассматриваться наличие по меньшей мере некоторого объема электронной или магнитооптической памяти и/или процессора. Понятие узла также может включать в себя и другие механические или электронные устройства, такие как датчики, принтеры, модемы, цифровые камеры, сканеры и манипуляторы.
Графически на диаграмме развертывания узел изображается в форме трехмерного куба. Узел имеет собственное имя, которое указывается внутри этого графического символа. Сами узлы могут представляться как в качестве типов (рис. 67, а), так и в качестве экземпляров (рис. 67, б).
Рис. 67 Графическое изображение узла на диаграмме развертывания
Рекомендуемые материалы
Помеченное значение – это расширение свойств элемента UML, позволяющее вводить новую информацию в его спецификацию. У каждой сущности в UML есть фиксированный набор свойств: классы имеют имена, атрибуты и операции; ассоциации-имена и концевые точки (каждая со своими свойствами) и т.д. Помеченные значения позволяют добавлять новые свойства.

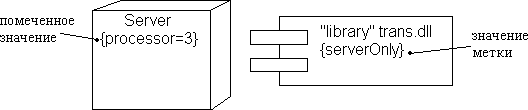

Например, как показано на рис. 68, в диаграмме развертывания можно указать число процессоров, установленных на узле каждого вида, или потребовать, чтобы каждому компоненту был приписан стереотип библиотеки, если его предполагается развернуть на клиенте или сервере.
Рис. 68 Помеченные значения

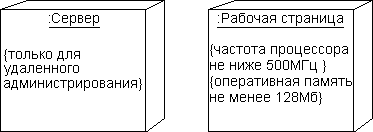

Так же, как и на диаграмме компонентов, изображения узлов могут расширяться, чтобы включить некоторую дополнительную информацию о спецификации узла. Если дополнительная информация относится к имени узла, то она записывается под этим именем в форме помеченного значения (рис. 69).
Рис. 69 Графическое изображение узла-экземпляра с дополнительной информацией в форме помеченного значения

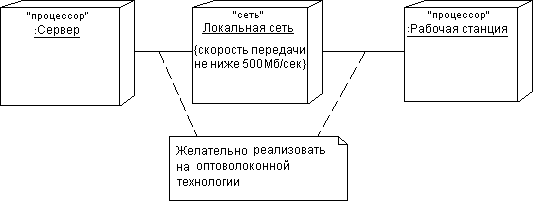

Соединения указывают отношения между узлами и являются разновидностью ассоциации. Изображаются отрезками линий без стрелок. Наличие такой линии указывает на необходимость организации физического канала для обмена информацией между соответствующими узлами. Характер соединения может быть дополнительно специфицирован примечанием, помеченным значением или ограничением (рис. 70). В рассмотренном примере явно определены не только требования к скорости передачи данных в локальной сети с помощью помеченного значения, но и рекомендации по технологии физической реализации соединений в форме примечания.
Рис. 70 Фрагмент диаграммы развертывания с соединениями между узлами

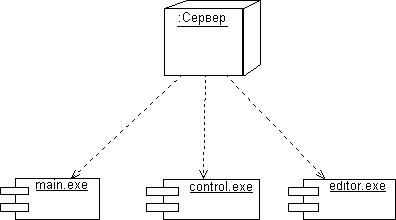

Кроме соединений на диаграмме развертывания могут присутствовать отношения зависимости между узлом и развернутыми на нем компонентами. Подобный способ является альтернативой вложенному изображению компонентов внутри символа узла, что не всегда удобно, поскольку делает этот символ излишне объемным (рис. 71).
"4 Концепция типа для данных" - тут тоже много полезного для Вас.
Рис. 71 Диаграмма развертывания с отношением зависимости между узлом и развернутыми на нем компонентами
9.2 Пример диаграммы развертывания

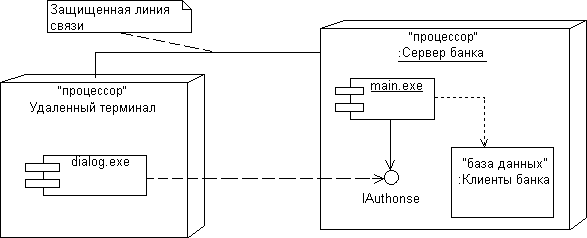

Рассмотрим фрагмент физического представления системы удаленного обслуживания клиентов банка (рис. 72).
Рис. 72 Диаграмма развертывания для системы удаленного обслуживания клиентов банка
На диаграмме развертывания узлами системы являются удаленный терминал (узел-тип) и сервер банка (узел-экземпляр). Указана зависимость компонента реализации диалога "dialog.exe" на удаленном терминале от интерфейса lAuthorise, реализованного компонентом "main.exe", который, в свою очередь, развернут на анонимном узле-экземпляре "Сервер банка". Последний зависит от компонента базы данных "Клиенты банка", который развернут на этом же узле. Примечание указывает на необходимость использования защищенной линии связи для обмена данными в данной системе. Другой вариант записи этой информации заключается в дополнении диаграммы узлом со стереотипом "закрытая сеть".
