Концентраторы вместе с сетевыми адаптерами, а также кабельной системой представляют тот минимум оборудования, с помощью которого можно создать локальную сеть. Такая сеть будет представлять собой общую разделяемую среду. Понятно, что сеть не может быть слишком большой, так как при большом количестве узлов общая среда передачи данных быстро становится узким местом, снижающим производительность сети. Поэтому концентраторы и сетевые адаптеры позволяют строить небольшие базовые фрагменты сетей, которые затем должны объединяться друг с другом с помощью мостов, коммутаторов и маршрутизаторов.

Сетевой адаптер (Network Interface Card, NIC) вместе со своим драйвером реализует второй, канальный уровень модели открытых систем в конечном узле сети -компьютере. Более точно, в сетевой операционной системе пара адаптер и драйвер выполняет только функции физического и МАС - уровней, в то время как LLC-уровень обычно реализуется модулем операционной системы, единым для всех драйверов и сетевых адаптеров. Собственно так оно и должно быть в соответствии с моделью стека протоколов IEEE 802. Например, в ОС Windows NT уровень LLC реализуется в модуле NDIS, общем для всех драйверов сетевых адаптеров, независимо от того, какую технологию поддерживает драйвер.

Сетевой адаптер совместно с драйвером выполняют две операции: передачу и прием кадра.

Передача кадра из компьютера в кабель состоит из перечисленных ниже этапов (некоторые могут отсутствовать, в зависимости от принятых методов кодирования),

• Прием кадра данных LLC через межуровневый интерфейс вместе с адресной информацией МАС - уровня. Обычно взаимодействие между протоколами внутри компьютера происходит через буферы, расположенные в оперативной памяти. Данные для передачи в сеть помещаются в эти буферы протоколами верхних уровней, которые извлекают их из дисковой памяти либо из файлового кэша с помощью подсистемы ввода/вывода операционной системы.
• Оформление кадра данных МАС - уровня, в который инкапсулируется кадр LLC (с отброшенными флагами 01111110). Заполнение адресов назначения и источника, вычисление контрольной суммы.
• Формирование символов кодов при использовании избыточных кодов типа 4В/5В. Скрэмблирование кодов для получения более равномерного спектра сигналов. Этот этап используется не во всех протоколах - например, технология Ethernet 10 Мбит/с обходится без него.
• Выдача сигналов в кабель в соответствии с принятым линейным кодом - манчестерским, NRZI, MLT-3 и т. п. Прием кадра из кабеля в компьютер включает следующие действия.
• Прием из кабеля сигналов, кодирующих битовый поток.
• Выделение сигналов на фоне шума. Эту операцию могут выполнять различные специализированные микросхемы или сигнальные процессоры DSP. В результате в приемнике адаптера образуется некоторая битовая последовательность, с большой степенью вероятности совпадающая с той, которая была послана передатчиком.
• Если данные перед отправкой в кабель подвергались скрэмблированию, то они пропускаются через дескрэмблер, после чего в адаптере восстанавливаются символы кода, посланные передатчиком.
• Проверка контрольной суммы кадра. Если она неверна, то кадр отбрасывается, а через межуровневый интерфейс наверх, протоколу LLC передается соответствующий код ошибки. Если контрольная сумма верна, то из МАС - кадра извлекается кадр LLC и передается через межуровневый интерфейс наверх, протоколу LLC. Кадр LLC помещается в буфер оперативной памяти.

Распределение обязанностей между сетевым адаптером и его драйвером стандартами не определяется, поэтому каждый производитель решает этот вопрос самостоятельно. Обычно сетевые адаптеры делятся на адаптеры для клиентских компьютеров и адаптеры для серверов.

В адаптерах для клиентских компьютеров значительная часть работы перекладывается на драйвер, тем самым адаптер оказывается проще и дешевле. Недостатком такого подхода является высокая степень загрузки центрального процессора компьютера рутинными работами по передаче кадров из оперативной памяти компьютера в сеть. Центральный процессор вынужден заниматься этой работой вместо выполнения прикладных задач пользователя.

Поэтому адаптеры, предназначенные для серверов, обычно снабжаются собственными процессорами, которые самостоятельно выполняют большую часть работы по передаче кадров из оперативной памяти в сеть и в обратном направлении. Примером такого адаптера может служить сетевой адаптер SMS EtherPower со встроенным процессором Intel i960.

В зависимости от того, какой протокол реализует адаптер, адаптеры делятся на Ethernet-адаптеры, Token Ring-адаптеры, FDDI-адаптеры и т. д. Так как протокол Fast Ethernet позволяет за счет процедуры автопереговоров автоматически выбрать скорость работы сетевого адаптера в зависимости от возможностей концентратора, то многие адаптеры Ethernet сегодня поддерживают две скорости работы и имеют в своем названии приставку 10/100. Это свойство некоторые производители называют авточувствительностью.

Рекомендуемые материалы

Сетевой адаптер перед установкой в компьютер необходимо конфигурировать. При конфигурировании адаптера обычно задаются номер прерывания IRQ, используемого адаптером, номер канала прямого доступа к памяти DMA (если адаптер поддерживает режим DMA) и базовый адрес портов ввода/вывода.

Если сетевой адаптер, аппаратура компьютера и операционная система поддерживают стандарт Plug-and-Play, то конфигурирование адаптера и его драйвера осуществляется автоматически. В противном случае нужно сначала сконфигурировать сетевой адаптер, а затем повторить параметры его конфигурации для драйвера. В общем случае, детали процедуры конфигурирования сетевого адаптера и его драйвера во многом зависят от производителя адаптера, а также от возможностей шины, для которой разработан адаптер.

Основные и дополнительные функции концентраторов

Практически во всех современных технологиях локальных сетей определено устройство, которое имеет несколько равноправных названий - концентратор (concentrator), хаб (hub), повторитель (repeator). В зависимости от области применения этого устройства в значительной степени изменяется состав его функций и конструктивное исполнение. Неизменной остается только основная функция - это повторение кадра либо на всех портах (как определено в стандарте Ethernet), либо только на некоторых портах, в соответствии с алгоритмом, определенным соответствующим стандартом.

Концентратор обычно имеет несколько портов, к которым с помощью отдельных физических сегментов кабеля подключаются конечные узлы сети - компьютеры. Концентратор объединяет отдельные физические сегменты сети в единую разделяемую среду, доступ к которой осуществляется в соответствии с одним из рассмотренных протоколов локальных сетей - Ethernet, Token Ring и т. п. Так как логика доступа к разделяемой среде существенно зависит от технологии, то для каждого типа технологии выпускаются свои концентраторы - Ethernet; Token Ring;

FDDI и 100VG-AnyLAN. Для конкретного протокола иногда используется свое, узкоспециализированное название этого устройства, более точно отражающее его функции или же использующееся в силу традиций, например, для концентраторов Token Ring характерно название MSAU.

Каждый концентратор выполняет некоторую основную функцию, определенную в соответствующем протоколе той технологии, которую он поддерживает. Хотя эта функция достаточно детально определена в стандарте технологии, при ее реализации концентраторы разных производителей могут отличаться такими деталями, как количество портов, поддержка нескольких типов кабелей и т. п.

Кроме основной функции концентратор может выполнять некоторое количество дополнительных функций, которые либо в стандарте вообще не определены, либо являются факультативными. Например, концентратор Token Ring может выполнять функцию отключения некорректно работающих портов и перехода на резервное кольцо, хотя в стандарте такие его возможности не описаны. Концентратор оказался удобным устройством для выполнения дополнительных функций, облегчающих контроль и эксплуатацию сети.

Рассмотрим особенности реализации основной функции концентратора на примере концентраторов Ethernet.

В технологии Ethernet устройства, объединяющие несколько физических сегментов коаксиального кабеля в единую разделяемую среду, использовались давно и получили название «повторителей» по своей основной функции - повторению на всех своих портах сигналов, полученных на входе одного из портов. В сетях на основе коаксиального кабеля обычными являлись двухпортовые повторители, соединяющие только два сегмента кабеля, поэтому термин концентратор к ним обычно не применялся.

С появлением спецификации 10Base-T для витой пары повторитель стал неотъемлемой частью сети Ethernet, так как без него связь можно было организовать только между двумя узлами сети. Многопортовые повторители Ethernet на витой паре стали называть концентраторами или хабами, так как в одном устройстве действительно концентрировались связи между большим количеством узлов сети. Концентратор Ethernet обычно имеет от 8 до 72 портов, причем основная часть портов предназначена для подключения кабелей на витой паре. На рис.  показан типичный концентратор Ethernet, рассчитанный на образование небольших сегментов разделяемой среды. Он имеет 16 портов стандарта 10Base-T с разъемами RJ-45, а также один порт AUI для подключения внешнего трансивера. Обычно к этому порту подключается трансивер, работающий на коаксиал или оптоволокно. С помощью этого трансивера концентратор подключается к магистральному кабелю, соединяющему несколько концентраторов между собой, либо таким образом обеспечивается подключение станции, удаленной от концентратора более чем на 100 м.

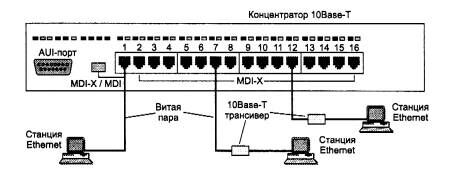

Рис. Концентратор Ethernet

Для соединения концентраторов технологии 10Base-T между собой в иерархическую систему коаксиальный или оптоволоконный кабель не обязателен, можно применять те же порты, что и для подключения конечных станций, с учетом одного обстоятельства. Дело в том, что обычный порт RJ-45, предназначенный для подключения сетевого адаптера и называемый MDI-X (кроссированный MDI), имеет инвертированную разводку контактов разъема, чтобы сетевой адаптер можно было подключить к концентратору с помощью стандартного соединительного кабеля, не кроссирующего контакты (рис. 4.6). В случае соединения концентраторов через стандартный порт MDI-X приходится использовать нестандартный кабель с перекрестным соединением пар. Поэтому некоторые изготовители снабжают концентратор выделенным портом MDI, в котором нет кроссирования пар. Таким образом, два концентратора можно соединить обычным некроссированным кабелем, если это делать через порт MDI-X одного концентратора и порт MDI второго. Чаще один порт концентратора может работать и как порт MDI-X, и как порт MDI, в зависимости от положения кнопочного переключателя, как это показано в нижней части рис.

Люди также интересуются этой лекцией: 73. Система стандартов безопасности труда.

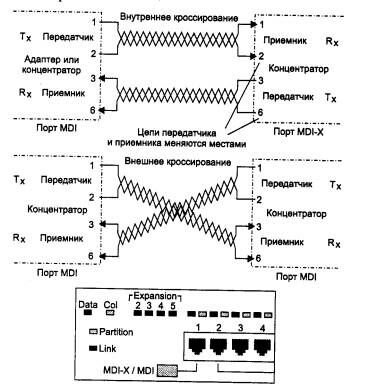

Рис. Соединения типа «станция-концентратор» и «концентратор-концентратор» на витой паре

Многопортовый повторитель-концентратор Ethernet может по-разному рассматриваться при использовании правила 4-х хабов. В большинстве моделей все порты связаны с единственным блоком повторения, и при прохождении сигнала между двумя портами повторителя блок повторения вносит задержку всего один раз. Поэтому такой концентратор нужно считать одним повторителем с ограничениями, накладываемыми правилом 4-х хабов. Но существуют и другие модели повторителей, в которых на несколько портов имеется свой блок повторения. В таком случае каждый блок повторения нужно считать отдельным повторителем и учитывать его отдельно в правиле 4-х хабов.

Некоторые отличия могут демонстрировать модели концентраторов, работающие на одномодовый волоконно-оптический кабель. Дальность сегмента кабеля, поддерживаемого концентратором FDDI, на таком кабеле может значительно отличаться в зависимости от мощности лазерного излучателя - от 10 до 40 км.

Однако если существующие различия при выполнении основной функции концентраторов не столь велики, то их намного превосходит разброс в возможностях реализации концентраторами дополнительных функций.

Выводы

• От производительности сетевых адаптеров зависит производительность любой сложной сети, так как данные всегда проходят не только через коммутаторы и маршрутизаторы сети, но и через адаптеры компьютеров, а результирующая производительность последовательно соединенных устройств определяется производительностью самого медленного устройства.
• Сетевые адаптеры характеризуются типом поддерживаемого протокола, производительностью, шиной компьютера, к которой они могут присоединяться, типом приемопередатчика, а также наличием собственного процессора, разгружающего центральный процессор компьютера от рутинной работы.
• Сетевые адаптеры для серверов обычно имеют собственный процессор, а клиентские сетевые адаптеры - нет.
• Современные адаптеры умеют адаптироваться к временным параметрам шины и оперативной памяти компьютера для повышения производительности обмена «сеть-компьютер».
• Концентраторы, кроме основной функции протокола (побитного повторения кадра на всех или последующем порту), всегда выполняют ряд полезных дополнительных функций, определяемых производителем концентратора.
• Автосегментация - одна из важнейших дополнительных функций, с помощью которой концентратор отключает порт при обнаружении разнообразных проблем с кабелем и конечным узлом, подключенным к данному порту.
• В число дополнительных функций входят функции защиты сети от несанкционированного доступа, запрещающие подключение к концентратору компьютеров с неизвестными МАС - адресами, а также заполняющие нулями поля данных кадров, поступающих не к станции назначения.
• Стековые концентраторы сочетают преимущества модульных концентраторов и концентраторов с фиксированным количеством портов.
• Многосегментные концентраторы позволяют делить сеть на сегменты программным способом, без физической перекоммутации устройств.
• Сложные концентраторы, выполняющие дополнительные функции, обычно могут управляться централизованно по сети по протоколу SNMP.
