Синтаксис графического языка
· 6.9. Синтаксис графического языка
6.9.1. Блок

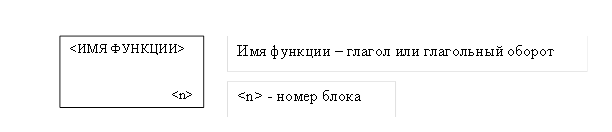

Блок – это графическое представление функций, процессов, действий, операций и т.п. Блок представлен на рис. 6.2.
Изображение блока
Рис. 6.2
6.9.2. Стрелка
Стрелка – это графическое представление данных и материальных объектов, связанных с функциями. Стрелки не предназначены для отображения потока или последовательности событий. Способы изображения стрелок показаны на рис. 6.3.
Если Вам понравилась эта лекция, то понравится и эта - 1. Основные нормативные документы.
Стрелки могут состоять только из горизонтальных и вертикальных отрезков со скругленными стыками.
Стрелки должны присоединяться к блоку на его сторонах. Присоединение в углах не допускается.
Стрелки помечаются существительными или оборотами существительных.
Способы изображения стрелок
Рис. 6.3
