Геодезические сети

Государственная геодезическая сеть (ГГС) – это система, закрепленных на местности определенными знаками точек с известными координатам и отметками. На государственную геодезическую сеть опираются топографические съемки, разбивочные и изыскательные работы. ГГС делится на плановую и высотную.

Плановые сети

Классификация ПС:

            –по назначению:

                        –опорные – предназначены для распространении единой системы координат на территории всего государства в сжатые сроки;

                        –сеть сгущения – предназначены для увеличения плотности пунктов сети необходимых районов;

                        –съемочные сети – предназначены для выполнения топографических съемок, а также инженерно–технических работ.

ПГC построена по принципу «от общего к частому», при этом максимальная точность измерения предусматривается в опорных сетях и далее снижается от ступени к ступени.

Рекомендуемые материалы

            –по способам построения:

                        –триангуляция – система пунктов, образующих сплошную сеть перпендикуляров, в которых измерены все углы и отдельные длины сторон (базисы);

                        –полигонометрия – систем прямых линий, образующих полигонометрический ход, в котором измерены длины всех сторон и углы между сторонами;

                        –трилатерация – сеть треугольников, в которых измерены только длины стороны.

Геодезические сети делятся на 1, 2, 3, 4 классы, 1, 2 разряды.

Характеристика сетей триангуляции

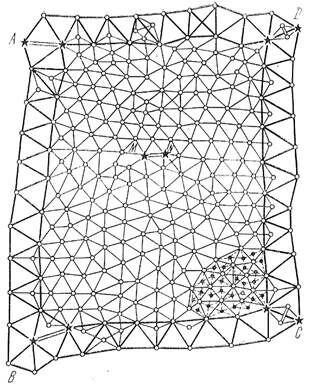

В начале разви-вается опорная сеть в виде цепей треу-гольников 1 класс, расположенных по возможности вдоль меридианов и параллелей. Пересечение этих цепей (ряды треугольников) даст полигоны 1 класса. Расстояние между соседними линиями несколько сотен километров.

Сеть 2 класса строиться в виде сплошной сети треугольников внутри полигона 1 класса. Для дальнейшего сгущения сети внутри треугольников 1 и 2 классов вставляют пункты 3 класса. Для сети 4 класса служат основой пункты 1, 2, 3 классов. Для дальнейшего сгущения строят сети 1 и 2 разрядов.

Для непосредственного обеспечения топографических и инженерно–технических работ создают съемочные сети в виде микротриангуляции теодолитных, тахеометрических и мензульных работ, а также различных засечек.

Геодезические плановые сети

Геодезические сети местного значения являются обоснованием топографических съемок  масштабов 1:5000–1:500 и инженерных работ, выполняемых в городах, при строительстве подземных коммуникаций и т.п. Они подразделяются на аналитические сети 1 и 2 разрядов и полигонометрические 1 и 2 разрядов.

Аналитические сети создаются методом триангуляции в виде сплошных сетей, цепочек треугольников или засечек. Сети 1 разряда опираются на пункты геодезической сети всех классов, 2 разряда на пункты сетей высших классов и разрядов.

Полигонометрические сети прокладываются между пунктами триангуляции (полигонометрии) высшего класса (разряда) или в виде самостоятельных сетей.

Высотная геодезическая сеть

Введение в искусственный интеллект - лекция, которая пользуется популярностью у тех, кто читал эту лекцию.

Для передачи высот на пункты геодезических сетей местного значения выполняется техническое (геометрическое) нивелирование. Техническое нивелирование производиться отдельными ходами, системами ходов и замкнутыми полигонами между пунктами нивелирования высших классов. Предельная невязка хода или замкнутого полигона не должна превышать ±50мм или ±10мм, где l–число километров в ходе или полигоне, а n–число станций в ходе или полигоне.

Плановые съемочные сети

Развиваются от пунктов геодезических сетей всех классов и разрядов проложением теодолитных, тахеометрических и мензульных ходов, а также  построением геометрических сетей.

Высотные съемочные сети

Создаются путем проложения ходов нивелирования горизонтальным луче (теодолитом или кипрегелем с уровнем на трубе) или тригонометрическим нивелированием. Невязки в ходах и полигонах при нивелировании горизонтальным луче не должны превышать ±0.1 м, при тригонометрическом нивелировании ±0.2 м, где l–длина хода в км.
