Лекция 12. ГИДРАВЛИЧЕСКИЕ МАШИНЫ
ДИНАМИЧЕСКИЕ НАСОСЫ
Гидравлическая машина — это агрегат, в котором механическая энергия передается от протекающей жидкости рабочему органу (гидравлические двигатели, или турбины) либо, наоборот, механическая энергия привода преобразуется в гидравлическую энергию перекачиваемой жидкости, благодаря чему осуществляется ее движение (насосы).
Бесплатная лекция: "5 - Геофизические методы" также доступна.

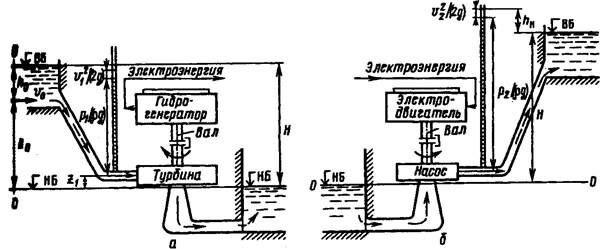

Рис. Схемы гидравлических машин:
в — турбинная установка; 6 — насосная установка;
ВБ и НБ — соответственно верхний и нижний бьефы
Гидравлические двигатели, в которых рабочий орган получает энергию от протекающей жидкости, обычно представляют собой гидравлические турбины, применяемые для установки на гидроэлектрических станциях, где они служат приводом электрических генераторов. В турбине, энергия воды преобразуется в механическую энергию вращения вала, от которого приводится во вращение ротор электрического генератора, где механическая энергия превращается в электрическую.
Насосы являются одной из самых распространенных разновидностей машин. Их применяют во многих отраслях промышленности и сельского хозяйства. Они являются неотъемлемой частью систем водоснабжения, теплофикации, центрального отопления, вентиляции, котельных установок, гидромеханизации и используются во многих других отраслях техники. Насосы и гидродвигатели применяют в гидропередачах, где основным элементом является гидравлический привод, назначение которого состоит в передаче энергии к исполнительному рабочему органу и управлении его движением посредством жидкости.
Основными рабочими параметрами, характеризующими гидромашины и режимы их работы, являются напор (или давление), подача (для насоса) или расход (для гидродвигателя), мощность и коэффициент полезного действия.
