4.3. Радиолокация тел Солнечной системы

Радиолокационные исследования планет и других тел Солнечной системы очень эффективны и информативны. Это один из немногих случаев в астрономии, когда удается исследовать объект, оказывая на него активное воздействие и не ограничиваясь пассивным восприятием поступающего от него излучения. Радиолокация обеспечивает высокую точность измерения расстояний и скоростей движения в Солнечной системе, не достижимую другими методами.

Основные формулы радиолокационной астрономии. Метод состоит в следующем. Антенна излучает сигнал, генерируемый мощным передатчиком, в направлении планеты. Сигнал достигает поверхности планеты, рассеивается ею, и некоторая часть его отражается в направлении Земли. Мощность принятого на Земле сигнала, отраженного от планеты на расстоянии d:

                            (4.6)

W – мощность передатчика,

A_eff – эффективная площадь антенны,

l –длина волны,

величина  – усиление антенны, показывает, во сколько раз мощность сигнала, излучаемого данной антенной с эффективной площадью A_eff в максимуме диаграммы направленности, больше мощности сигнала от изотропно излучающей антенны;

s – эффективная поверхность отражающего тела (планеты),

Рекомендуемые материалы

x – коэффициент отражения радиоволн ("радиоальбедо" планеты; считается, что планета отражает радиоволны изотропно),  n – показатель преломления, n² = e; для Луны x = 0.06–0.07.

Мощность шумов приемника

                                           (4.7)

T_ш – шумовая температура приемной системы, Dn – полоса частот, t – время накопления сигнала,  – радиометрический выигрыш.

Отношение сигнал/шум на выходе приемника радиолокатора

                                        (4.8)

Радиотелескопы, используемые для радиолокации планет: Аресибо (вверху), Голдстоун.

Предполагается, что передача зондирующего сигнала и прием отраженного сигнала осуществляются одной и той же антенной. Такой метод радиолокации называется моностатическим. Применяется и бистатический метод, в котором передача и прием осуществляются разными антеннами. В этом случае в формуле вместо A_eff² нужно подставить произведение A_eff1×A_eff2.

По характеру излучаемого сигнала различают импульсную локацию и локацию непрерывным сигналом.

Основные антенны, используемые для радиолокации планет:

Евпатория, Крым, диаметр 70 м, l = 39 см;

Аресибо, Пуэрто Рико, диаметр 305 м, l = 12.6 см;

Голдстоун, Калифорния, диаметр 64 м, l = 3.5 и 12.6 см, в бистатическом режиме прием осуществляется на системе апертурного синтеза VLA.

Рис. 4.4. Схема отражения сигнала от поверхности планеты

Структура сигнала, отраженного от планеты. Пусть излучается непрерывный монохроматический сигнал. При отражении от вращающейся планеты спектр сигнала расширится вследствие эффекта Доплера максимально до величины , где n – частота излучаемого сигнала, v – линейная скорость вращения планеты на экваторе. Множитель 4 возникает из-за того, что полный диапазон лучевых скоростей на экваторе планеты составляет 2v и, кроме того, точки поверхности планеты на экваторе вблизи лимба воспринимают частоту сигнала n уже смещенной на величину , соответственно, переизлучают ее смещенной. Земной наблюдатель видит дополнительное смещение еще на . Зона равных лучевых скоростей на диске планеты имеет вид вертикальной полоски (рис. 4.4), ей соответствует узкая полоса частот в уширенном спектре отраженного сигнала. Помимо уширения, спектр сигнала сдвинется на величину , где v₀ – скорость движения планеты как целого относительно Земли.

Если локация осуществляется очень короткими импульсами, отраженные импульсы оказываются растянутыми по времени, так как волны, отраженные от разных частей планеты, приходят на Землю не одновременно. Первым поступит сигнал от подрадарной точки (то есть, ближайшей к Земле точки поверхности планеты). Далее в каждый момент времени сигнал будет поступать от кольца на видимом диске планеты, радиус кольца увеличивается со временем. Максимальное увеличение длительности импульса (для точек на лимбе планеты) Dt = 2R/c, где R – радиус планеты.

Реально величины уширения спектра Dn и растягивания импульса Dt оказываются меньше, чем это дают вышеприведенные формулы. На практике Dn и Dt определяются отражающими свойствами поверхности планеты, прежде всего ее "шероховатостью". Сигнал, отраженный от гладкой поверхности, придет в основном из области вблизи подрадарной точки, Dn и Dt будут невелики. Если же на поверхности присутствуют неоднородности с углами наклона склонов до i, то можно обнаружить сигналы от области планеты на центральных углах относительно направления на подрадарную точку, не превышающих i. Отраженный сигнал от лимба может быть получен только при наличии там отвесных склонов. Важную роль могут сыграть локальные неоднородности коэффициента отражения. На Меркурии и Марсе отраженные сигналы были обнаружены от приполярных областей благодаря наличию подпочвенных включений льда с диэлектрической проницаемостью, резко отличной от проницаемости окружающего грунта (см. далее).

Луна. Первый внеземной объект, для которого успешно проведена радиолокация еще в 1946 г. Баем в Венгрии. С тех пор получены подробные карты коэффициента отражения поверхности Луны в широком диапазоне, от 8 мм до 20 м. Линейное разрешение карт до 1 км. Наиболее интересный результат по радиолокации Луны получен при помощи КА – искусственного спутника Луны Clementine, выведенного на полярную орбиту. Локация проводилась бистатическим методом: радиоволны излучались передатчиком на спутнике, отражались от поверхности Луны и принимались на Земле антенной в Голдстоуне. В области южного полюса Луны найдены особенности коэффициента отражения. Вероятное объяснение – наличие в этой области Луны (так же, как на Марсе и Меркурии) подпочвенного льда общим объемом до 1.8 км³ [Спудис П.Д. и др., Астрон. вестник, 1998, 32, 17].

Меркурий. Радиолокация проводилась с 1962 г. (ll = 3.8, 12, 43 и 70 см). По характеру отраженных сигналов установлено, что грунт и рельеф напоминают лунный, перепад высот до 7 км. Найдено, что время оборота Меркурия вокруг оси 59 суток, а не 88 суток, как считалось ранее. Наиболее интересные результаты получены в 1991 г. Сигнал на частоте 2.4 ГГц излучался передатчиком в Голдстоуне, а принимался на VLA и в Аресибо. Пространственное разрешение на поверхности Меркурия составляло 15 км. Неожиданно был обнаружен отраженный сигнал от приполярной области планеты. Данные интерпретируются наличием неоднородностей показателя преломления на небольшой глубине под поверхностью. На дне крупных кратеров вблизи полюсов Меркурия, куда не заглядывает Солнце, вероятно, присутствуют подпочвенные включения льда размером до нескольких метров. В то же время, благодаря значительному наклону плоскости орбиты Меркурия (7°), земной наблюдатель имеет возможность в некоторые периоды времени видеть дно полярных кратеров. Лед на дне кратеров мог быть принесен крупными кометными ядрами, выпавшими на поверхность Меркурия [Nature, 1994, 369, 182; Icarus, 1999, 137, 197 и 141, 194].

Венера. Первый эксперимент по радиолокации Венеры был выполнен в апреле 1961 г. в СССР (антенна дальней космической связи в Крыму, l = 39 см) и почти одновременно в США и Англии. Были получены первые оценки коэффициента отражения поверхности Венеры: x = 11–16%.

Радиолокация Венеры позволила найти период вращения планеты, 243.04±0.03 суток, вращение обратное (таким образом, солнечные сутки на Венере равны 117 земным суткам). Угол наклона оси вращения к плоскости орбиты менее 5°. Уточнено значение астрономической единицы: 149 597 868 ± 0.7 км.

В 1969 г. на антенне в Хейстеке, США (D =36.6 м, l =3.84 см) получена первая карта распределения x по поверхности планеты. Более подробные карты с разрешением 50´50 км² получены в 1969–1970 гг. в Голдстоуне. Эти карты позволили выявить крупномасштабные материковые образования на Венере. Исследования отдельных областей Венеры с разрешением 10´10 км² проводились в Голдстоуне с 1972 г. Были найдены кратеры диаметром от 35 до 150 км.

Исследования рельефа Венеры, проведенные в СССР в 1972–1977 гг., показали, что в зоне широт ±10° относительно экватора перепады высот до 2 км, имеются равнины протяженностью до 1000 км и отдельные хребты. Диэлектрическая проницаемость поверхности e от 2.7 (песок) до 6.6 (твердый скальный грунт). В октябре 1975 г. при помощи спускаемых аппаратов КА Венера-9 и 10 были получены первые панорамы поверхности Венеры.

В 1979–1980 гг. на орбите вокруг Венеры работал американский спутник Пионер-Венера, имевший на борту радиовысотометр с антенной диаметром 38 см. С его помощью был проведен первый эксперимент по радиолокации Венеры с близкого расстояния. Разрешение составляло 100–150 км, а точность измерения дальности достигала 100–200 м. Составлена топографическая карта 93% поверхности Венеры от 60° ю.ш. до 75° с.ш. Определен средний радиус планеты, равный 6051.5 км; 27% поверхности занято низменностями, найдены два крупных образования, названные Альфа и Бета.

С октября 1983 г. в течение четырех месяцев на орбите вокруг Венеры работали советские аппараты Венера-15 и 16. Орбиты были близки к полярным, большая полуось ~79 тыс. км. Наблюдениями покрыта северная полярная область до 30°. Разрешение было около 1 км. В отдельных полосах применялся стереоскопический метод сравнения карт, полученных на двух последовательных оборотах спутника.

В июне 1985 г. в рамках программы Венера–Галлей был осуществлен пролет вблизи Венеры космических аппаратов Вега 1 и Вега 2, сброшены спускаемые аппараты, также проведена съемка поверхности. Далее в марте 1986 г. состоялась встреча с кометой Галлея.

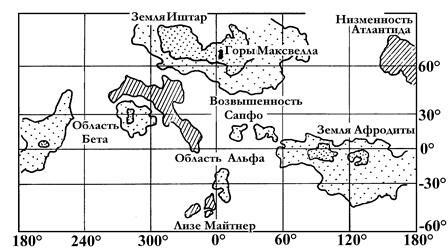

Рис. 4.5. Радиолокационная карта рельефа Венеры.

В августе 1990 г. на полярную орбиту вокруг Венеры выведен американский космический аппарат Магеллан, проработавший до сентября 1992 г. с радиолокатором бокового обзора. Высота его орбиты составила 300 км, период обращения 3 ч 15 мин, разрешение локатора — 120 м. Наблюдениями дважды покрыта вся поверхность планеты. Построены объемные карты Венеры.

Основные результаты даны на рис. 4.5. Наиболее крупная возвышенность, Земля Иштар, по размерам приближается к Австралии. Горы Максвелла высотой 11.5 км на 12–13 км выше самых глубоких низменностей на Венере. По своим размерам массив Максвелла вдвое больше Тибета. Его склоны имеют наклон до 6°. На вершине – вулканический кольцевой кратер Æ~100 км (кратер Клеопатры). Коэффициент отражения в горных областях ~0.5, на равнинах ~0.15. Альфа – плато размером >1000 км и высотой до 2.5 км. К юго-западу от Альфы находится кратер Лизе Мейтнер (Æ~300 км, глубина 1 км), вероятно, ударного происхождения; к северо-востоку от Альфы – вулканическая возвышенность Сапфо (Æ~300 км). Область Бета (Æ~800 км) напоминает земные щитовые вулканы с застывшими лавовыми потоками.

Радиолокационное изображение Венеры по данным КА "Магеллан"

Марс. Первые радиолокационные наблюдения выполнены в 1963 г. Перепад высот превышает 14 км. Углы наклона неоднородностей невелики. С уменьшением длины волны диаграмма направленности отражения расширяется, так как на поверхности планеты много мелких образований. В 1991 г. в эксперименте Голдстоун–VLA (l = 3.5 см) выявлены новые структурные особенности коэффициента отражения. В области Tharsis найдена огромная деталь Stealth, практически не отражающая радиоволны (вероятно, мелко раздробленная пыль или пепел с плотностью ~0.5 г/см³). Получен сильный сигнал, отраженный от южной полярной шапки. Как и в случае Меркурия, это можно объяснить наличием льда CO₂ или H₂O с небольшой примесью пыли на глубине до 2–5 м [Science, 1991, 253, 1508].

Юпитер. Попытка радиолокации была выполнена в 1964 г. на волнах l = 12 и 70 см. Отраженный сигнал не был обнаружен. Правда, в первой попытке было получено радиоэхо, причем эффективная площадь отражения s составляла ~60% от площади видимого диска планеты; вероятно, это было обусловлено инструментальными эффектами и впоследствии не подтвердилось. Отсутствие радиоэхо от Юпитера связано с большим поглощением радиоволн в его атмосфере.

Спутники Юпитера. Наблюдения выполнены в 1975–1979 гг. в Аресибо (l = 12.6 см). Спутники имеют резко отличающиеся коэффициенты отражения x: Европа 0.44–0.66, Ганимед 0.20–0.40, Каллисто 0.10. Поверхность этих спутников может состоять из глыб льда Æ ³ l, впаянных в поверхностный реголит, а вариации x объясняются различными размерами глыб [Icarus, 1980, 44, 431].

Сатурн. Локация проводилась в 1973 г. на волне l = 12.5 см. Отраженный сигнал получен, но только от колец планеты, s_eff == 0.6s_геом. Высокая отражательная способность колец может быть смоделирована наличием в кольцах кусков льда размером > 8 см (возможно, до 1 м).

Титан. Предполагалось, что этот спутник Сатурна покрыт океаном из жидких углеводородов с низким значением e; поэтому коэффициент отражения x должен быть мал, и нельзя ожидать радиоэха от Титана. Однако в эксперименте Голдстоун–VLA (l = = 3.5 см) отраженный сигнал был зарегистрирован; следовательно, существование океана углеводородов на Титане маловероятно [Science, 248, 975].

Уран, Нептун, Плутон – радиолокационные исследования не проводились ввиду слишком больших расстояний до этих планет.

Астероиды. В ноябре 1979 г. в Аресибо на волне l = 12.5 см проведена радиолокация Весты; s_eff = (0.2 ± 0.1)pa², a =272 км [Icarus, 1980, 43, 169]. С тех пор локация различных астероидов проводилась неоднократно. Упомянем некоторые из наиболее интересных новых результатов. Астероид Таутатис 4179 потенциально опасен для столкновения с Землей, в ноябре–декабре 1992 г. прошел от нее на расстоянии d_min = 3.6 млн. км. Локация проведена бистатическим методом: передающая антенна 70 м в Евпатории, принимающая – 100 м Эффельсберг, l = 3.5 и 6 см. Выявлены тонкие доплеровские эффекты в отраженном сигнале. Центральная частота спектра колеблется с периодом 14 с. Это можно объяснить интерференцией сигналов от двух глыб, составляющих астероид. Две округлых глыбы в контакте друг с другом, размером 2.5 и 1.5 км, синхронно обращаются вокруг общего центра тяжести с периодом P ~ 7 сут [ДАН, 1995, 342, 480]. Астероид Географос 1620, согласно радиолокационным данным, имеет неправильную невыпуклую форму, отношение осей ~2.76; это один из наиболее вытянутых объектов в солнечной системе.
